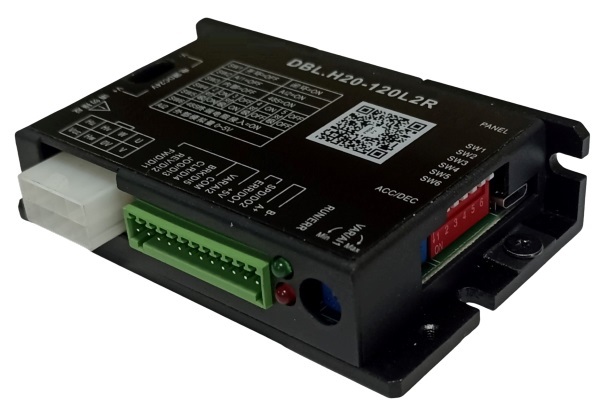

Контроллер BLDC электродвигателя BLD-H20-120LR

BLD-H20-120LR – представляет собой контроллер для управления бесколлекторными электродвигателями BLDC мощностью до 120 Вт. Предназначен для регулирования работы электропривода с питанием 24 В постоянного тока, включая управление направлением вращения, скоростью, ускорением и торможением. Контроллер поддерживает управление через встроенные клеммы, интерфейс MODBUS RTU и внешнюю панель управления.

Принцип работы
Контроллер управляет электронной коммутацией обмоток BLDC-двигателя на основании сигналов датчиков положения ротора. В процессе работы устройство регулирует последовательность переключения фаз двигателя, обеспечивая его запуск, остановку, изменение направления и скорости вращения. Управляющие команды могут поступать через дискретные входы, интерфейс MODBUS RTU или внешнюю клавиатуру.

Отличительные особенности:
Контроллер BLD-H20-120LR отличается компактными габаритами 93 × 50 × 21 мм и рассчитан на питание 24 VDC при токе до 7,5 А. Устройство оснащено 5 дискретными входами NPN, которые позволяют реализовать прямое вращение, реверс, многоскоростное управление и управление электромагнитным тормозом. Предусмотрены 2 дискретных выхода с открытым коллектором, а время разгона до заданной скорости регулируется в диапазоне 0,3–10 секунд.

Применение:
Контроллер BLD-H20-120LR применяется совместно с бесколлекторными электродвигателями BLDC мощностью до 120 Вт в системах промышленной автоматизации, приводных механизмах, робототехническом и другом оборудовании, где требуется управляемое изменение скорости, направления вращения, ускорения и торможения электродвигателя. BLDC-приводы также применяются в системах, где важны точность регулирования, быстрое изменение режимов работы и низкий уровень шума.

Опции:
Для управления контроллером доступны несколько вариантов: встроенные клеммы, промышленный интерфейс MODBUS RTU и внешняя панель управления. Контроллер рассчитан на совместную работу с BLDC-электродвигателями мощностью до 120 Вт и может использовать функции многоскоростного управления и управления электромагнитным тормозом. Отдельно в линейке представлен более мощный контроллер BLD-H20-400LR для других вариантов BLDC-приводов.
