Контроллер BLDC электродвигателя BLD-H20-400LR

BLD-H20-400LR – представляет собой контроллер для управления бесколлекторными электродвигателями BLDC. Предназначен для регулирования скорости, направления вращения, ускорения и торможения электропривода с питанием 24 В постоянного тока. Контроллер поддерживает управление через встроенные клеммы, интерфейс MODBUS RTU и внешнюю панель управления. На странице производителя для данной модели указана работа с BLDC-двигателями мощностью до 200 Вт.

Принцип работы
Контроллер обеспечивает электронную коммутацию обмоток бесколлекторного двигателя на основании сигналов датчиков положения ротора. В соответствии с поступающими управляющими командами устройство регулирует запуск и остановку двигателя, направление и скорость вращения, время разгона, а также работу электромагнитного тормоза. Управление может выполняться через дискретные входы, интерфейс MODBUS RTU или внешнюю клавиатуру.

Отличительные особенности:
Контроллер BLD-H20-400LR имеет компактные габариты 93 × 63 × 56 мм, рассчитан на питание 24 VDC и ток до 15 А. Устройство оснащено 5 дискретными входами NPN, предназначенными для управления прямым вращением, реверсом, несколькими скоростями и электромагнитным тормозом. Также предусмотрены 2 дискретных выхода с открытым коллектором. Время ускорения до заданной скорости регулируется в диапазоне 0,3–10 секунд.

Применение:
Контроллер BLD-H20-400LR применяется совместно с бесколлекторными электродвигателями в системах промышленной автоматизации, приводных механизмах, робототехническом и другом оборудовании, где требуется регулируемое управление скоростью и направлением вращения. BLDC-приводы используются в задачах, где важны точность управления, быстрое изменение режимов работы, длительный срок службы и низкий уровень шума.

Опции:

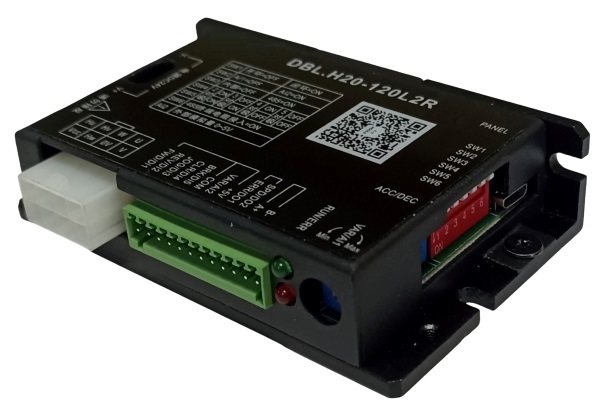

Для управления BLD-H20-400LR предусмотрены встроенные клеммы, интерфейс MODBUS RTU и возможность подключения внешней панели управления. Контроллер поддерживает многоскоростное управление, реверс и управление электромагнитным тормозом. В этой же линейке представлен более компактный контроллер BLD-H20-120LR, рассчитанный на менее мощные BLDC-приводы.
