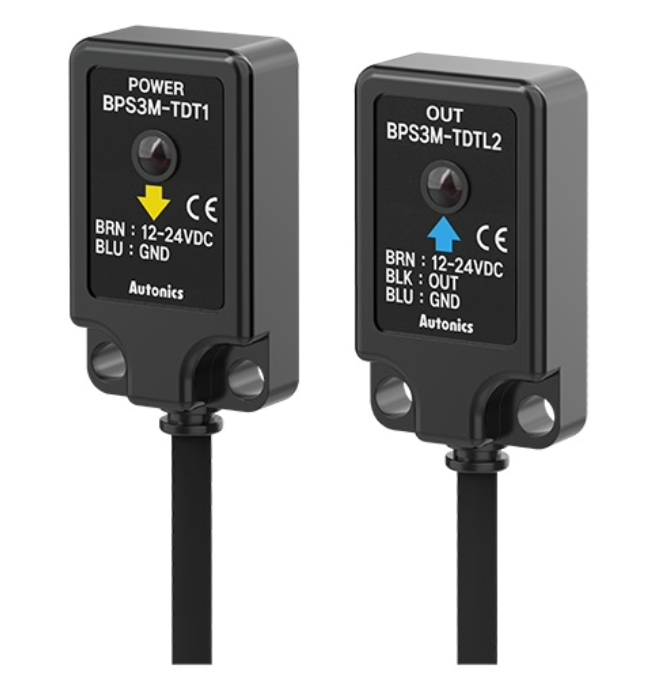

Фотоэлектрический датчик плоский прямоугольный 16×7.5×28мм, BPS3M-TDTL

Autonics BPS3M-TDTL – плоский компактный фотоэлектрический датчик барьерного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Рабочее расстояние составляет до 3 м, питание — 12–24 VDC, выход — NPN с открытым коллектором. Модель работает в режиме Light ON — «на свет». Габариты корпуса составляют 16 × 7,5 × 28 мм.

Принцип работы
Датчик состоит из отдельных излучателя и приемника, устанавливаемых напротив друг друга. Излучатель формирует инфракрасный световой луч с длиной волны 850 нм, который поступает на приемник. При появлении объекта в зоне контроля луч перекрывается, что позволяет определить его наличие или прохождение. Для модели BPS3M-TDTL предусмотрен режим Light ON, время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BPS3M-TDTL отличается тонким плоским корпусом, большим для компактного датчика расстоянием обнаружения до 3 м и степенью защиты IP67. Минимальный обнаруживаемый объект — непрозрачный предмет диаметром от Ø5 мм. Потребляемый ток излучателя и приемника составляет не более 20 мА, допустимый ток нагрузки — до 100 мА. Предусмотрены защита от переполюсовки питания и короткого замыкания выходной цепи. Подключение выполняется кабелем длиной 2 м.

Применение:
Фотоэлектрический датчик Autonics BPS3M-TDTL применяется для контроля наличия, прохождения и положения объектов, подсчета продукции и контроля перемещения изделий на автоматизированных линиях. Благодаря плоскому корпусу и дальности обнаружения до 3 м подходит для конвейерных систем, упаковочного и сборочного оборудования, автоматических линий и других установок с ограниченным монтажным пространством.

Опции:
Модель BPS3M-TDTL имеет фиксированное исполнение: барьерный принцип работы, расстояние срабатывания 3 м, режим Light ON, выход NPN с открытым коллектором, питание 12–24 VDC и кабель 2 м. Предусмотрена регулировка чувствительности. В серии BPS также доступны варианты Dark ON и исполнения с PNP-выходом.
