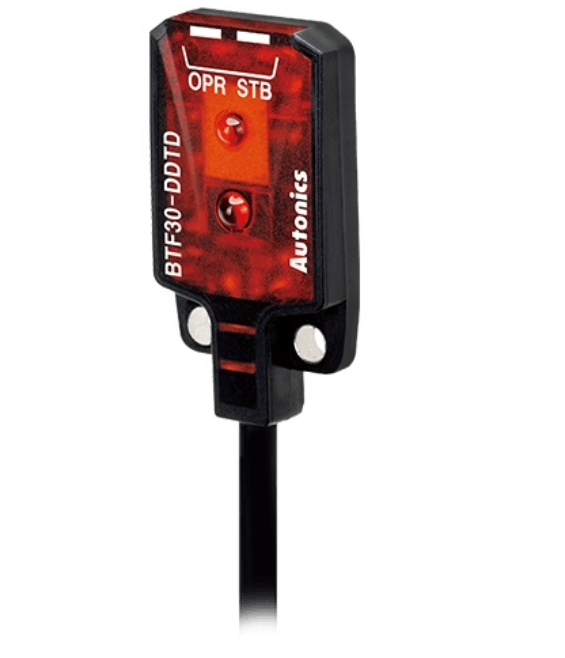

Фотоэлектрический датчик со встроенным усилителем сверхтонкий 13x19x4.6мм, BTF30-DDTD

Autonics BTF30-DDTD – представляет собой сверхтонкий фотоэлектрический датчик со встроенным усилителем, предназначенный для бесконтактного обнаружения непрозрачных и полупрозрачных объектов. Модель работает по диффузному отражательному принципу, имеет диапазон срабатывания 5–30 мм, питание 12–24 VDC и выход NPN с открытым коллектором. Датчик работает в режиме Dark ON — «на затемнение».

Принцип работы
Датчик оснащен красным светодиодным излучателем с длиной волны 650 нм и фотоприемником, расположенными в одном корпусе. Свет направляется на контролируемый объект и отражается от его поверхности обратно на приемник. По изменению интенсивности отраженного светового потока датчик определяет наличие объекта и изменяет состояние выходного сигнала. Модель BTF30-DDTD работает в режиме Dark ON, время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTF30-DDTD отличается сверхтонким корпусом, позволяющим устанавливать датчик в оборудовании с ограниченным монтажным пространством. Диапазон обнаружения составляет 5–30 мм, минимальный обнаруживаемый объект — Ø0,2 мм при соответствующих условиях измерения. Датчик имеет степень защиты IP67, питание 12–24 VDC ±10%, потребляемый ток не более 20 мА и встроенный кабель Ø2,5 мм длиной 2 м. Корпус изготовлен из PBT, чувствительная часть — из PMMA, монтажный кронштейн — из нержавеющей стали SUS304.

Применение:
Фотоэлектрический датчик Autonics BTF30-DDTD применяется для контроля наличия, отсутствия и положения небольших деталей, подсчета изделий и контроля прохождения объектов в автоматизированном оборудовании. Благодаря сверхтонкому исполнению и способности обнаруживать мелкие объекты модель подходит для электронной промышленности, сборочных автоматов, упаковочного оборудования, компактных конвейеров и механизмов подачи компонентов.

Опции:
Конкретная модель BTF30-DDTD имеет фиксированное исполнение: диффузный отражательный принцип, диапазон срабатывания 5–30 мм, режим Dark ON, выход NPN с открытым коллектором, питание 12–24 VDC и кабель 2 м. Регулировка чувствительности и таймер не предусмотрены. В серии BTF также доступны версии Light ON, исполнения с выходом PNP, барьерные модели и датчики с подавлением заднего фона.
