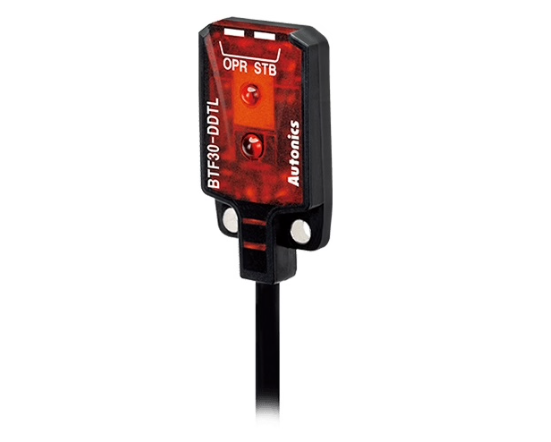

Фотоэлектрический датчик со встроенным усилителем сверхтонкий 13x19x4.6мм, BTF30-DDTL

Autonics BTF30-DDTL – представляет собой сверхтонкий фотоэлектрический датчик со встроенным усилителем, предназначенный для бесконтактного обнаружения непрозрачных и полупрозрачных объектов. Модель работает по диффузному отражательному принципу, имеет диапазон срабатывания 5–30 мм, питание 12–24 VDC и выход NPN с открытым коллектором. Габариты составляют 13 × 19 × 4,6 мм.

Принцип работы
Датчик оснащен красным светодиодным излучателем с длиной волны 650 нм и фотоприемником, размещенными в одном корпусе. Свет направляется на контролируемый объект и отражается от его поверхности обратно на приемник. При достаточном уровне отраженного сигнала датчик переключает выход. Модель BTF30-DDTL работает в режиме Light ON — «на свет», то есть выход активируется при обнаружении объекта. Время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTF30-DDTL отличается сверхтонким корпусом и встроенным усилителем, что позволяет использовать ее в оборудовании с крайне ограниченным монтажным пространством. Расстояние обнаружения составляет 5–30 мм, минимальный обнаруживаемый объект — около Ø0,2 мм при соответствующих условиях. Датчик имеет степень защиты IP67, потребляемый ток не более 20 мА, встроенный кабель Ø2,5 мм длиной 2 м, а также индикаторы работы и стабильности. Корпус выполнен из PBT, оптическая часть — из PMMA.

Применение:
Фотоэлектрический датчик Autonics BTF30-DDTL применяется для контроля наличия, отсутствия и положения небольших деталей, подсчета продукции и контроля прохождения объектов в автоматизированном оборудовании. Благодаря малой толщине корпуса и возможности обнаруживать мелкие объекты серия BTF особенно подходит для электронной промышленности, сборочных автоматов, упаковочного оборудования, компактных конвейеров и механизмов подачи компонентов.

Опции:
Конкретная модель BTF30-DDTL имеет фиксированное исполнение: диффузный отражательный принцип, диапазон срабатывания 5–30 мм, режим Light ON, выход NPN с открытым коллектором, питание 12–24 VDC и кабель 2 м. Регулировка чувствительности и таймер не предусмотрены. В серии BTF также доступны исполнения с выходом PNP, режимом Dark ON, а также барьерные и BGS-модели для других задач обнаружения.
