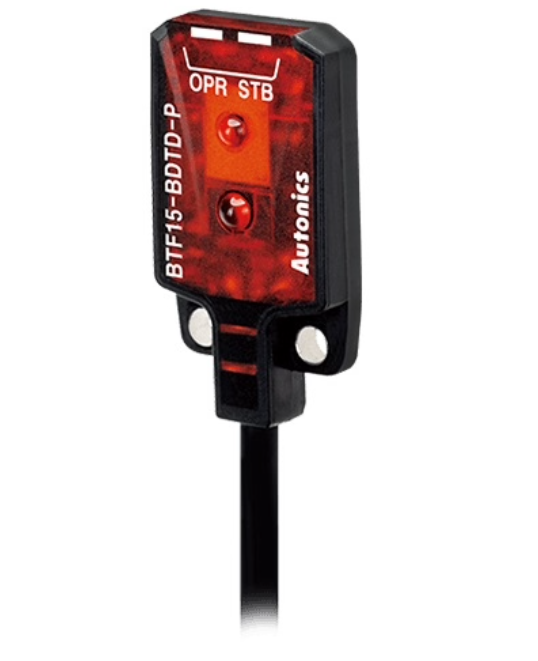

Фотоэлектрический датчик со встроенным усилителем сверхтонкий 13x24x4.6мм, BTF15-BDTD-P

Autonics BTF15-BDTD-P – представляет собой сверхтонкий фотоэлектрический датчик со встроенным усилителем и функцией подавления заднего фона BGS. Предназначен для бесконтактного обнаружения непрозрачных и полупрозрачных объектов на расстоянии 1–15 мм. Модель имеет питание 12–24 VDC, выход PNP с открытым коллектором и работает в режиме Dark ON — «на затемнение». Габариты корпуса составляют 13 × 24 × 4,6 мм.

Принцип работы
Датчик использует красный светодиодный излучатель с длиной волны 650 нм и фотоприемник, расположенные в одном корпусе. Свет отражается от контролируемого объекта и поступает обратно на приемник. Технология BGS (Background Suppression) позволяет снизить влияние объектов, расположенных за контролируемой зоной, и повысить стабильность обнаружения. Модель BTF15-BDTD-P работает в режиме Dark ON, время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTF15-BDTD-P отличается сверхтонким исполнением, встроенным усилителем и оптической системой с подавлением заднего фона. Диапазон обнаружения составляет 1–15 мм, минимальный обнаруживаемый объект — непрозрачный предмет размером от Ø0,2 мм. Датчик имеет степень защиты IP67, питание 12–24 VDC ±10%, потребляемый ток до 20 мА и кабель Ø2,5 мм длиной 2 м. Рабочая температура составляет от -25 до +55 °C. Корпус выполнен из PBT, чувствительная часть — из PMMA, монтажный кронштейн — из нержавеющей стали SUS304.

Применение:
Фотоэлектрический датчик Autonics BTF15-BDTD-P применяется для контроля наличия, отсутствия и положения небольших деталей и компонентов в автоматизированном оборудовании. Благодаря технологии BGS и малой зоне срабатывания модель подходит для электронной промышленности, сборочных автоматов, упаковочного оборудования, механизмов подачи компонентов и компактных производственных линий, где требуется надежно отделять контролируемый объект от близко расположенного фона.

Опции:
Конкретная модель BTF15-BDTD-P имеет фиксированное исполнение: BGS-отражательный принцип, расстояние срабатывания 1–15 мм, режим Dark ON, выход PNP с открытым коллектором, питание 12–24 VDC и кабель 2 м. Регулировка чувствительности и таймер не предусмотрены. В комплект входят монтажный кронштейн и два винта M2. В серии BTF также доступны исполнения с выходом NPN, режимом Light ON, а также модели с другими принципами обнаружения.
