Фотоэлектрический датчик сверхкомпактный 7.2×18.6×9.5мм, BTS1M-TDTD-P

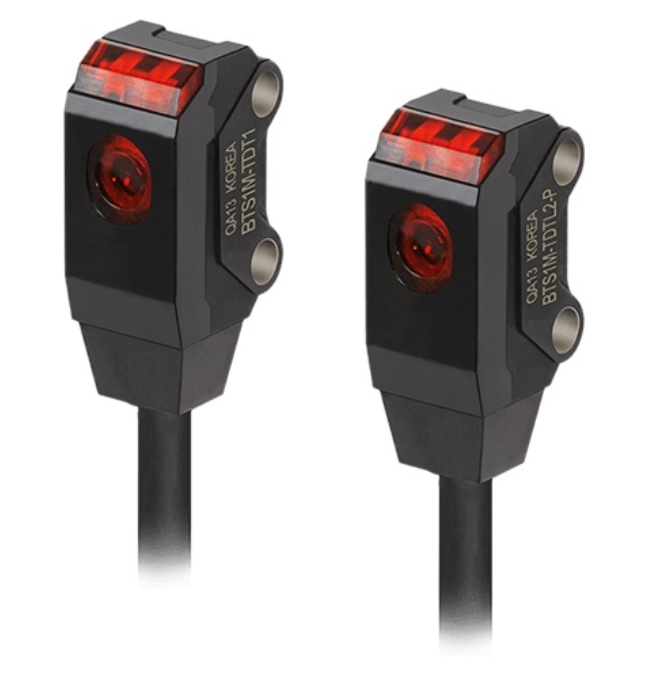

Autonics BTS1M-TDTD-P – представляет собой сверхкомпактный фотоэлектрический датчик барьерного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик выполнен в корпусе размером 7,2 × 18,6 × 9,5 мм, имеет расстояние срабатывания до 1 м, питание 12–24 VDC и выход PNP с открытым коллектором. Минимальный обнаруживаемый объект — непрозрачный предмет размером от Ø2 мм.

Принцип работы
Датчик состоит из отдельных излучателя и приемника, расположенных напротив друг друга. Излучатель формирует красный световой луч с длиной волны 650 нм, который постоянно поступает на приемник. При прохождении объекта между излучателем и приемником световой поток перекрывается, после чего датчик переключает выход. Модель BTS1M-TDTD-P работает в режиме Dark ON — «на затемнение», время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTS1M-TDTD-P отличается сверхкомпактным корпусом шириной всего 7,2 мм, что позволяет устанавливать ее в оборудовании с ограниченным свободным пространством. Датчик имеет степень защиты IP67, питание 12–24 VDC ±10%, потребляемый ток излучателя и приемника — не более 20 мА. Подключение выполняется встроенным кабелем Ø2,5 мм длиной 2 м. Корпус изготовлен из PBT, оптическая часть — из PMMA. Предусмотрены индикаторы стабильности и срабатывания.

Применение:
Фотоэлектрический датчик Autonics BTS1M-TDTD-P применяется для контроля наличия, отсутствия и прохождения небольших объектов, подсчета продукции и определения положения деталей в автоматизированном оборудовании. Благодаря барьерному принципу работы, расстоянию обнаружения до 1 м и возможности регистрации объектов от Ø2 мм модель подходит для упаковочных машин, сборочных линий, компактных конвейеров, электронной промышленности и других систем автоматизации.

Опции:
Конкретная модель BTS1M-TDTD-P имеет фиксированное исполнение: барьерный тип, расстояние срабатывания 1 м, режим Dark ON, выход PNP, питание 12–24 VDC и кабель 2 м. Регулировка чувствительности и таймер не предусмотрены. В серии BTS также доступны исполнения Light ON, варианты с выходом NPN, а также рефлекторные и диффузные модели с другими расстояниями обнаружения.
