Фотоэлектрический датчик сверхкомпактный 7.2×18.6×9.5мм, BTS1M-TDTD

Autonics BTS1M-TDTD – представляет собой сверхкомпактный фотоэлектрический датчик барьерного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик имеет расстояние срабатывания до 1 м, питание 12–24 VDC, выход NPN с открытым коллектором и работает в режиме Dark ON — «на затемнение». Минимальный обнаруживаемый объект — непрозрачный предмет размером от Ø2 мм.

Принцип работы

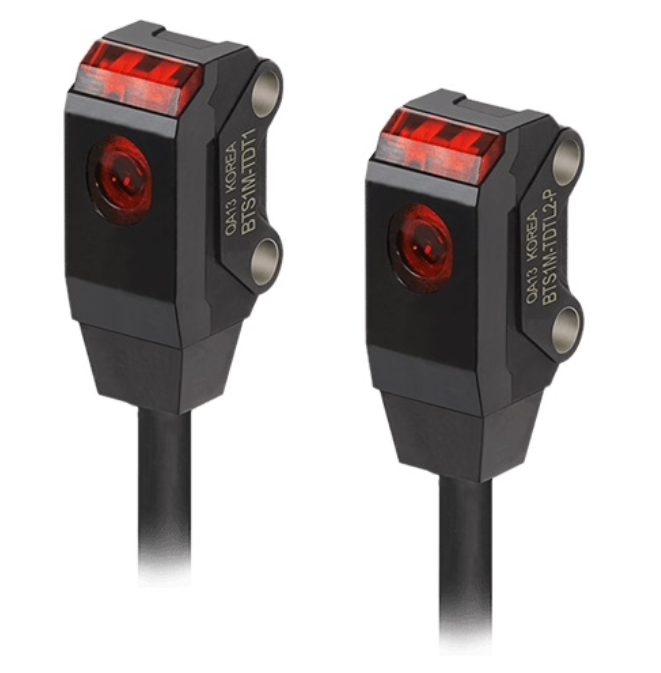

Датчик состоит из отдельных излучателя и приемника, которые устанавливаются напротив друг друга. Излучатель формирует красный световой луч с длиной волны 650 нм, поступающий на приемник. При прохождении объекта через зону контроля световой луч перекрывается, после чего датчик изменяет состояние выходного сигнала. Модель BTS1M-TDTD работает по принципу Dark ON, то есть выход активируется при прерывании светового потока. Время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTS1M-TDTD отличается сверхкомпактным корпусом размером 7,2 × 18,6 × 9,5 мм, что позволяет устанавливать датчик в оборудовании с ограниченным монтажным пространством. Расстояние обнаружения составляет 1 м, питание — 12–24 VDC ±10%, степень защиты — IP67. Потребляемый ток излучателя и приемника составляет не более 20 мА. Подключение выполняется встроенным кабелем Ø2,5 мм длиной 2 м. Корпус выполнен из PBT, предусмотрены индикаторы срабатывания и стабильности.

Применение:
Фотоэлектрический датчик Autonics BTS1M-TDTD применяется для контроля наличия, отсутствия и прохождения объектов, подсчета продукции, определения положения деталей и контроля движения изделий. Благодаря барьерному принципу работы и возможности обнаружения объектов размером от Ø2 мм модель подходит для упаковочных машин, сборочных линий, компактных конвейеров, электронной промышленности и другого автоматизированного оборудования.

Опции:
Конкретная модель BTS1M-TDTD имеет фиксированное исполнение: барьерный принцип работы, расстояние срабатывания 1 м, режим Dark ON, выход NPN с открытым коллектором, питание 12–24 VDC и кабель 2 м. Регулировка чувствительности и таймер не предусмотрены. Для серии также доступна щелевая насадка BTS1M-ST с отверстием Ø1 мм, а среди модификаций присутствуют исполнения Light ON, варианты с выходом PNP, а также другие типы фотоэлектрических датчиков серии BTS.
