Фотоэлектрический датчик сверхкомпактный 7.2×18.6×9.5мм, BTS1M-TDTL-P

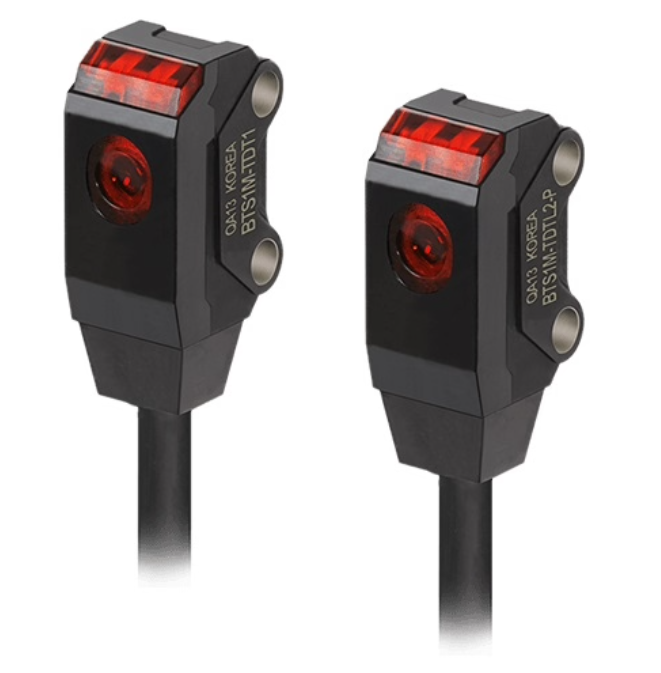

Autonics BTS1M-TDTL-P – представляет собой сверхкомпактный фотоэлектрический датчик барьерного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик выполнен в корпусе размером 7,2 × 18,6 × 9,5 мм, имеет расстояние срабатывания до 1 м, питание 12–24 VDC и выход PNP с открытым коллектором. Минимальный размер обнаруживаемого объекта составляет Ø2 мм.

Принцип работы
Датчик состоит из отдельных излучателя и приемника, которые устанавливаются друг напротив друга. Излучатель формирует красный световой луч с длиной волны 650 нм, постоянно поступающий на приемник. Когда объект пересекает луч, приемник фиксирует его прерывание и изменяет состояние выходного сигнала. Модель BTS1M-TDTL-P работает в режиме Light ON, время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTS1M-TDTL-P отличается сверхкомпактным корпусом шириной всего 7,2 мм, что позволяет устанавливать датчик в механизмах с ограниченным монтажным пространством. Расстояние обнаружения составляет 1 м, минимальный объект — Ø2 мм, степень защиты — IP67. Питание составляет 12–24 VDC ±10%, максимальное потребление тока излучателем и приемником — 20 мА. Подключение выполняется встроенным кабелем Ø2,5 мм длиной 2 м. Корпус изготовлен из PBT, оптическая часть — из PMMA.

Применение:
Фотоэлектрический датчик Autonics BTS1M-TDTL-P применяется для контроля наличия, отсутствия и прохождения небольших объектов, подсчета изделий, позиционирования деталей и контроля перемещения продукции. Благодаря барьерному принципу и возможности обнаружения объектов размером от Ø2 мм датчик подходит для компактных упаковочных и сборочных машин, конвейерных систем, электронной промышленности и другого автоматизированного оборудования.

Опции:
Конкретная модель BTS1M-TDTL-P имеет фиксированное исполнение: барьерный принцип обнаружения, расстояние до 1 м, режим Light ON, выход PNP, питание 12–24 VDC и кабель 2 м. В качестве дополнительной принадлежности для серии доступна щелевая насадка BTS1M-ST с отверстием Ø1 мм, позволяющая работать с еще более мелкими объектами. В серии BTS также представлены исполнения с выходом NPN, режимом Dark ON и другими принципами обнаружения.
