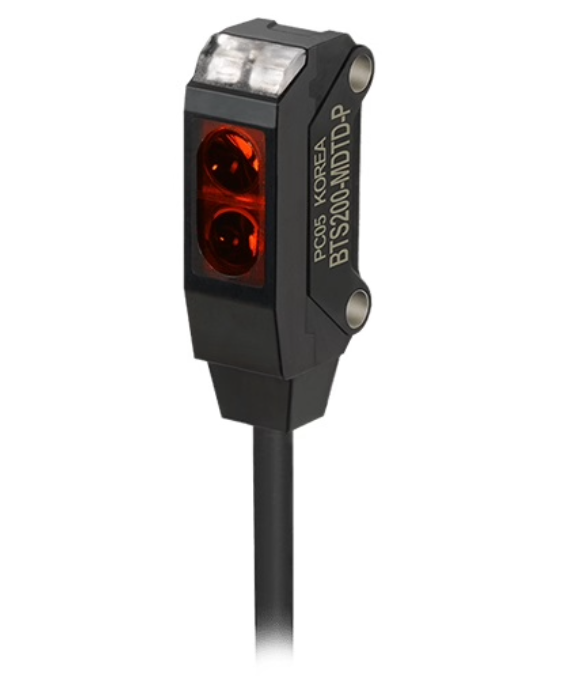

Фотоэлектрический датчик сверхкомпактный 7.2×24.6×10.8мм, BTS200-MDTD-P

Autonics BTS200-MDTD-P – представляет собой сверхкомпактный фотоэлектрический датчик рефлекторного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик имеет размеры 7,2 × 24,6 × 10,8 мм, рабочий диапазон срабатывания 10–200 мм, питание 12–24 VDC и выход PNP с открытым коллектором. Благодаря компактному корпусу устройство удобно для установки в ограниченном пространстве и небольших механизмах.

Принцип работы
Датчик оснащен красным светодиодным излучателем с длиной волны 650 нм и фотоприемником. В рефлекторной схеме свет направляется на отражатель и возвращается к приемнику датчика. Когда объект перекрывает световой поток, отраженный сигнал перестает поступать на приемник, после чего датчик переключает выход. Модель BTS200-MDTD-P работает в режиме Dark ON — «на затемнение». Время отклика составляет не более 1 мс.

Отличительные особенности:
Модель BTS200-MDTD-P отличается сверхкомпактной конструкцией шириной всего 7,2 мм, что позволяет устанавливать датчик в небольших машинах и ограниченных монтажных зонах. Датчик способен обнаруживать непрозрачные объекты размером от Ø2 мм при соответствующих условиях измерения, имеет встроенный усилитель и степень защиты IP67. Корпус выполнен из ПБТ-пластика, предусмотрены индикаторы работы и стабильности. Подключение выполняется через встроенный кабель Ø2,5 мм длиной 2 м.

Применение:
Фотоэлектрический датчик Autonics BTS200-MDTD-P применяется в системах промышленной автоматизации для контроля наличия, отсутствия и прохождения объектов, подсчета продукции и контроля положения деталей. Компактные размеры делают его особенно удобным для упаковочного оборудования, сборочных механизмов, небольших конвейерных линий, электронного производства и других установок, где пространство для монтажа датчика ограничено. Серия BTS рассчитана в том числе на обнаружение небольших объектов.

Опции:
Конкретная модель BTS200-MDTD-P имеет фиксированное исполнение: рефлекторный принцип работы, расстояние срабатывания 10–200 мм, режим Dark ON, выход PNP, питание 12–24 VDC и кабель 2 м. Регулировка чувствительности и встроенный таймер не предусмотрены. В серии BTS также доступны датчики барьерного и отражательного типов с другими расстояниями срабатывания и вариантами выходного сигнала, что позволяет подобрать исполнение под конкретную задачу автоматизации.
