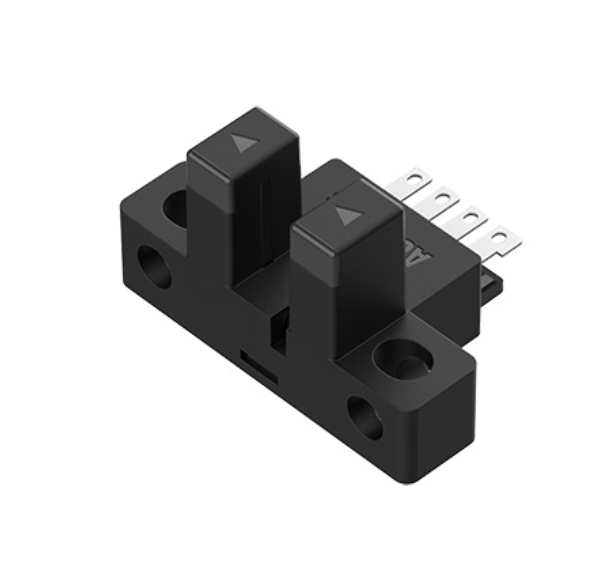

Фотоэлектрический щелевой датчик Autonics сверхкомпактный U-образный 18.5х26.5х15.4мм, BS5-L2M

Autonics BS5-L2M – сверхкомпактный щелевой фотоэлектрический датчик U-образного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик работает на пересечение луча, имеет расстояние срабатывания 5 мм, питание 5–24 VDC и выход NPN с открытым коллектором. Габариты корпуса составляют 18,5 × 26,5 × 15,4 мм, размер щели — 5 × 9 мм.

Принцип работы
Излучатель и приемник расположены друг напротив друга внутри U-образной щели. Инфракрасный светодиод с длиной волны 940 нм формирует световой луч, поступающий на приемник. При прохождении объекта через щель луч перекрывается, после чего изменяется состояние выходного сигнала. Поддерживаются режимы Light ON / Dark ON, выбираемые управляющим входом. Время отклика составляет до 20 мкс на свет и до 100 мкс на затемнение.

Отличительные особенности:
Модель BS5-L2M отличается компактным U-образным корпусом и высокой скоростью срабатывания. Питание составляет 5–24 VDC ±10%, максимальный ток нагрузки — 100 мА, степень защиты — IP50. Предусмотрены защита от переполюсовки питания, короткого замыкания и перегрузки выходной цепи. Корпус изготовлен из прочного пластика PBT.

Применение:
Фотоэлектрический датчик Autonics BS5-L2M применяется для контроля наличия, положения и прохождения небольших деталей, подсчета изделий и определения положения подвижных элементов механизмов. Подходит для сборочного и упаковочного оборудования, электронной промышленности, автоматических линий и механизмов подачи компонентов.

Опции:
Модель BS5-L2M имеет NPN-выход с открытым коллектором, разъемное подключение CT и возможность выбора режима Light ON / Dark ON. Регулировка чувствительности и таймер не предусмотрены. В серии BS5 доступны исполнения с различной формой корпуса, вариантами подключения и выходами NPN или PNP.
