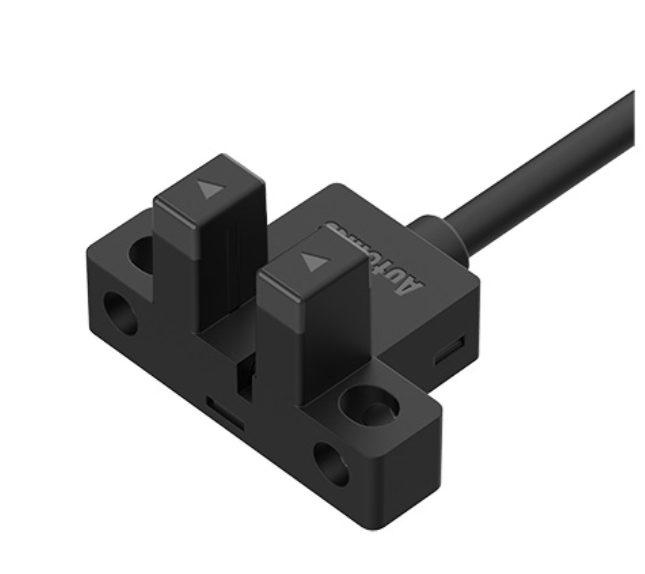

Фотоэлектрический щелевой датчик Autonics сверхкомпактный U-образный 19.6х26.5х5.4мм, BS5-L1M-P

Autonics BS5-L1M-P – сверхкомпактный щелевой фотоэлектрический датчик U-образного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик работает на пересечение луча, имеет фиксированное расстояние срабатывания 5 мм, питание 5–24 VDC и выход PNP с открытым коллектором. Габариты корпуса составляют 19,6 × 26,5 × 5,4 мм, размер щели — 5 × 9 мм.

Принцип работы
Излучатель и приемник расположены напротив друг друга внутри U-образной щели. Инфракрасный светодиод с длиной волны 940 нм формирует луч, который постоянно поступает на приемник. При прохождении объекта через щель световой поток перекрывается, после чего датчик изменяет состояние выходного сигнала. Режим Light ON / Dark ON выбирается управляющим проводом. Время отклика составляет не более 20 мкс при получении света и 100 мкс при прерывании луча, частота срабатывания — до 2 кГц.

Отличительные особенности:
Модель BS5-L1M-P отличается узким U-образным корпусом и высокой скоростью работы, что позволяет использовать ее для точного контроля небольших и быстро перемещающихся деталей. Минимальный обнаруживаемый непрозрачный объект составляет 0,8 × 2 мм, гистерезис — не более 0,05 мм. Датчик имеет степень защиты IP50, потребляемый ток до 30 мА, допустимый ток нагрузки до 100 мА, а также защиту от переполюсовки питания и короткого замыкания выходной цепи. Корпус изготовлен из PBT, чувствительная часть — из PC.

Применение:
Фотоэлектрический датчик Autonics BS5-L1M-P применяется для контроля наличия, положения и прохождения небольших деталей, подсчета изделий, определения положения подвижных частей механизмов и контроля технологических операций. Подходит для сборочного и упаковочного оборудования, электронной промышленности, автоматических линий, механизмов подачи компонентов и других компактных систем автоматизации.

Опции:
Модель BS5-L1M-P имеет PNP-выход с открытым коллектором, кабельное подключение и возможность выбора режима Light ON / Dark ON. Регулировка чувствительности и таймер не предусмотрены. В серии BS5 доступны аналогичные исполнения с NPN-выходом, а также различные варианты формы и расположения U-образного корпуса для удобства монтажа.
