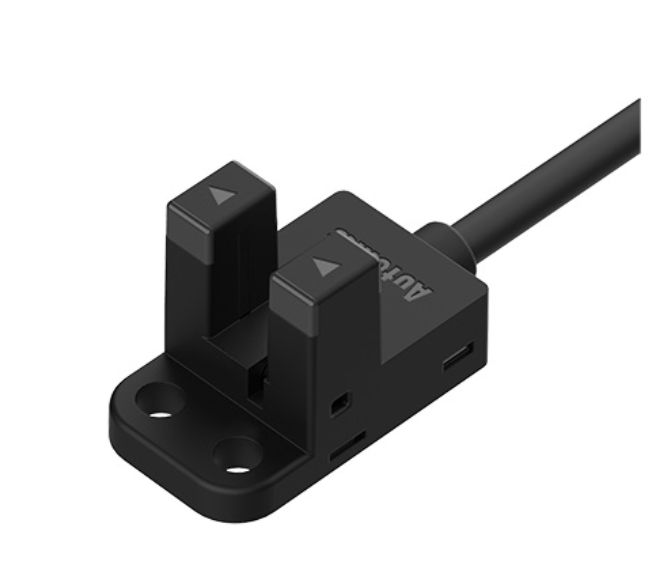

Фотоэлектрический щелевой датчик Autonics сверхкомпактный U-образный 26.3х13.5х15.4мм, BS5-Y1M-P

Autonics BS5-Y1M-P – сверхкомпактный щелевой фотоэлектрический датчик U-образного типа, предназначенный для бесконтактного определения положения и прохождения непрозрачных объектов. Датчик работает на пересечение луча, имеет фиксированную щель 5 мм, питание 5–24 VDC и выход PNP с открытым коллектором. Габариты корпуса составляют 26,3 × 13,5 × 15,4 мм.

Принцип работы
Излучатель и приемник расположены напротив друг друга внутри U-образной щели корпуса. Инфракрасный светодиод с длиной волны 940 нм формирует луч, постоянно поступающий на приемник. При прохождении объекта через щель световой поток перекрывается, и датчик изменяет состояние выходного сигнала. Режим работы Light ON / Dark ON выбирается управляющим контактом. Время отклика составляет до 20 мкс на свет и до 100 мкс на затемнение, частота срабатывания — до 2 кГц.

Отличительные особенности:
Модель BS5-Y1M-P отличается компактным U-образным корпусом, фиксированным расстоянием срабатывания 5 мм и высокой скоростью работы. Минимальный обнаруживаемый непрозрачный объект составляет 0,8 × 2 мм, гистерезис — не более 0,05 мм. Датчик имеет питание 5–24 VDC ±10%, выход PNP, допустимый ток нагрузки до 100 мА и степень защиты IP50. Предусмотрены защита от переполюсовки питания и защита выхода от короткого замыкания и перегрузки по току.

Применение:
Фотоэлектрический датчик Autonics BS5-Y1M-P применяется для контроля положения, наличия и прохождения небольших деталей, подсчета изделий и определения положения подвижных элементов механизмов. Подходит для использования в упаковочном, сборочном и электронном оборудовании, автоматических линиях, механизмах подачи компонентов и других системах промышленной автоматизации.

Опции:
Модель BS5-Y1M-P выполнена с PNP-выходом, подключением через разъем CT и возможностью выбора режима Light ON / Dark ON. Регулировка чувствительности и таймер не предусмотрены. В серии BS5 доступны исполнения с NPN- и PNP-выходами, различными вариантами расположения корпуса и оптической щели для выбора оптимальной конфигурации под место монтажа.
