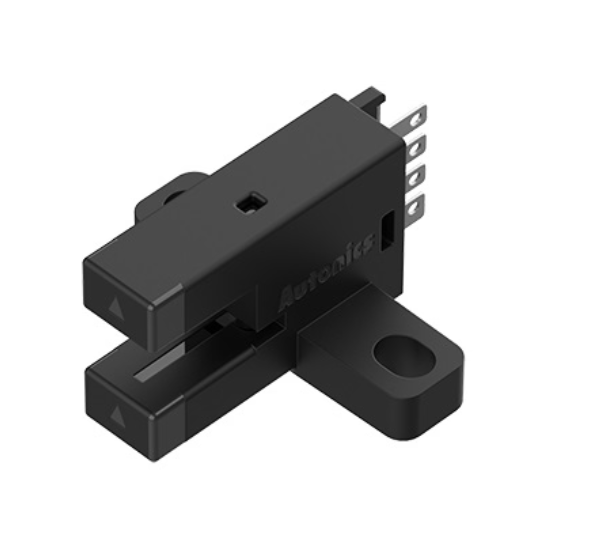

Фотоэлектрический щелевой датчик Autonics сверхкомпактный U-образный 27.4х14.05х6.6мм, BS5-T2M-P

Autonics BS5-T2M-P – сверхкомпактный щелевой фотоэлектрический датчик U-образного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик работает на пересечение луча, имеет фиксированное расстояние срабатывания 5 мм, питание 5–24 VDC и выход PNP с открытым коллектором. Габариты корпуса составляют 27,4 × 14,05 × 6,6 мм, размер щели — 5 × 9 мм.

Принцип работы
Излучатель и приемник расположены напротив друг друга внутри щели корпуса. Инфракрасный светодиод с длиной волны 940 нм формирует луч, постоянно поступающий на приемник. При прохождении объекта через щель луч перекрывается, и датчик переключает выходной сигнал. Поддерживаются режимы Light ON / Dark ON. Время отклика составляет не более 20 мкс на свет и 100 мкс на затемнение, частота срабатывания — до 2 кГц.

Отличительные особенности:
Модель BS5-T2M-P отличается компактной U-образной конструкцией, высокой скоростью срабатывания и стабильным обнаружением небольших объектов. Минимальный обнаруживаемый непрозрачный объект составляет 0,8 × 2 мм, гистерезис — не более 0,05 мм. Датчик имеет степень защиты IP50, выход PNP, допустимый ток нагрузки до 100 мА и встроенные схемы защиты от переполюсовки питания, короткого замыкания и перегрузки выхода. Корпус изготовлен из PBT.

Применение:
Фотоэлектрический датчик Autonics BS5-T2M-P применяется для контроля положения, наличия и прохождения небольших деталей, подсчета изделий, определения крайних положений механизмов и контроля перемещения элементов оборудования. Подходит для сборочных автоматов, упаковочного оборудования, электронной промышленности, механизмов подачи компонентов и компактных производственных линий.

Опции:
Модель BS5-T2M-P выполнена с PNP-выходом, подключением через разъем CT и возможностью выбора режима Light ON / Dark ON. Регулировка чувствительности и таймер не предусмотрены. В серии BS5 доступны исполнения с NPN- и PNP-выходами, кабельным или разъемным подключением, а также различные варианты расположения корпуса и оптической щели.
