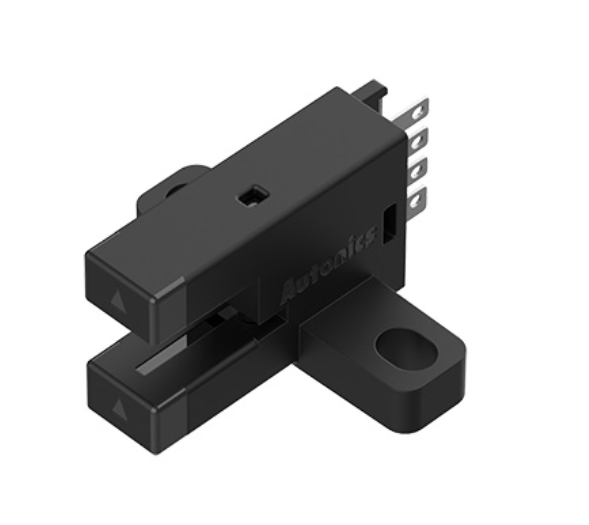

Фотоэлектрический щелевой датчик Autonics сверхкомпактный U-образный 27.4х14.05х6.6мм, BS5-T2M

Autonics BS5-T2M – сверхкомпактный щелевой фотоэлектрический датчик U-образного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик работает на пересечение луча, имеет фиксированную щель 5 мм, питание 5–24 VDC и выход NPN с открытым коллектором. Габариты корпуса составляют 27,4 × 14,05 × 6,6 мм, размер щели — 5 × 9 мм.

Принцип работы
Излучатель и приемник расположены напротив друг друга внутри U-образной щели. Инфракрасный светодиод с длиной волны 940 нм формирует луч, который постоянно поступает на приемник. При прохождении объекта через щель световой поток прерывается, после чего датчик изменяет состояние выходного сигнала. Режим Light ON / Dark ON выбирается управляющим контактом. Время отклика составляет до 20 мкс при получении света и до 100 мкс при прерывании луча, частота срабатывания — до 2 кГц.

Отличительные особенности:
Модель BS5-T2M отличается компактным плоским U-образным корпусом и высокой скоростью срабатывания. Минимальный обнаруживаемый непрозрачный объект составляет 0,8 × 2 мм, гистерезис — не более 0,05 мм. Датчик имеет степень защиты IP50, допустимый ток нагрузки до 100 мА, встроенную защиту от переполюсовки питания, короткого замыкания и перегрузки выходной цепи. Корпус изготовлен из PBT.

Применение:
Фотоэлектрический датчик Autonics BS5-T2M применяется для контроля наличия, положения и прохождения небольших деталей, подсчета изделий, определения положения подвижных элементов и контроля работы механизмов. Подходит для сборочного, упаковочного и электронного оборудования, автоматических линий и механизмов подачи компонентов.

Опции:
Модель BS5-T2M имеет NPN-выход с открытым коллектором, разъемное подключение CT и возможность выбора режима Light ON / Dark ON. Регулировка чувствительности и таймер не предусмотрены. В серии BS5 доступны различные формы корпуса, варианты подключения и исполнения с NPN- или PNP-выходом.
