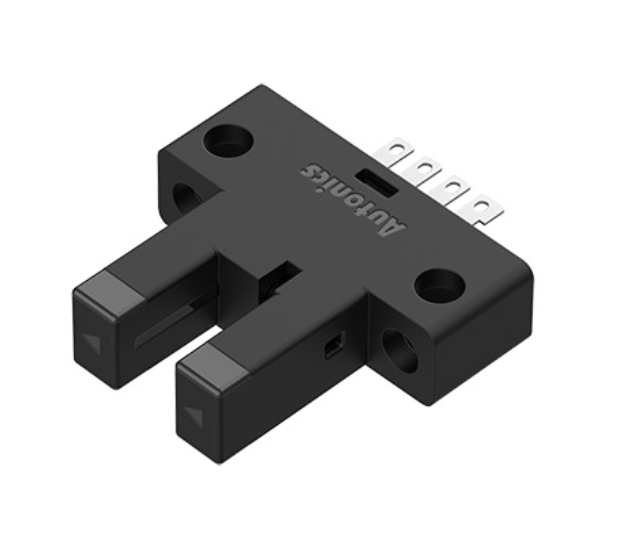

Фотоэлектрический щелевой датчик Autonics сверхкомпактный U-образный 27.4х25х6.6мм, BS5-K2M

Autonics BS5-K2M – сверхкомпактный щелевой фотоэлектрический датчик U-образного типа, предназначенный для бесконтактного обнаружения непрозрачных объектов. Датчик работает на пересечение луча, имеет фиксированное расстояние срабатывания 5 мм, питание 5–24 VDC и выход NPN с открытым коллектором. Габариты корпуса составляют 27,4 × 25 × 6,6 мм, размер щели — 5 × 9 мм.

Принцип работы
Излучатель и приемник расположены напротив друг друга внутри U-образной щели. Инфракрасный светодиод с длиной волны 940 нм формирует луч, который постоянно поступает на приемник. При прохождении объекта через щель световой поток перекрывается, после чего датчик изменяет состояние выходного сигнала. Режим Light ON / Dark ON выбирается управляющим контактом. Время отклика составляет до 20 мкс на свет и до 100 мкс на затемнение, частота срабатывания — до 2 кГц.

Отличительные особенности:
Модель BS5-K2M отличается компактным корпусом, высокой скоростью срабатывания и устойчивостью к механическим воздействиям. Минимальный обнаруживаемый непрозрачный объект составляет 0,8 × 2 мм, гистерезис — не более 0,05 мм. Датчик имеет степень защиты IP50, потребляемый ток до 30 мА, допустимый ток нагрузки до 100 мА. Предусмотрены защита от переполюсовки питания, короткого замыкания и перегрузки выходной цепи. Корпус изготовлен из PBT, чувствительная часть — из PC.

Применение:
Фотоэлектрический датчик Autonics BS5-K2M применяется для контроля наличия, положения и прохождения небольших деталей, подсчета изделий, определения положения подвижных элементов и контроля технологических операций. Подходит для сборочного и упаковочного оборудования, электронной промышленности, автоматических линий, механизмов подачи компонентов и других компактных систем автоматизации.

Опции:
Модель BS5-K2M имеет NPN-выход с открытым коллектором, разъемное подключение и возможность выбора режима Light ON / Dark ON. Регулировка чувствительности и таймер не предусмотрены. В серии BS5 доступны исполнения с NPN- и PNP-выходами, а также различные варианты формы и расположения корпуса для подбора датчика под конкретное место монтажа.
