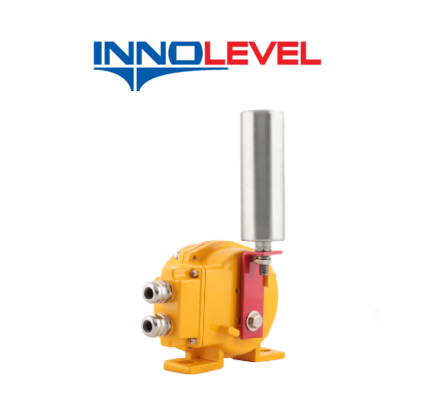

Датчик контроля схода ленты INNOLEVEL серии BMS

INNOLEVEL серии BMS – представляет собой механический датчик контроля схода конвейерной ленты. Предназначен для контроля рабочего процесса ленточного конвейера и выдачи сигнала при отклонении ленты от продольного направления. Применяется для предотвращения повреждения конвейерной ленты в результате ее смещения или схода.
Принцип работы:
При штатной работе конвейера контактный ролик не взаимодействует с лентой. Если поперечное смещение ленты превышает допустимое значение, край ленты воздействует на контактный ролик и отклоняет его от вертикального положения. Датчик снабжен двумя микровыключателями: при отклонении ролика на 12° формируется предупредительный сигнал, а при отклонении на 30° — сигнал на отключение конвейера. После возврата ленты в нормальное положение датчик автоматически восстанавливает исходное состояние под действием пружины.
Отличительные особенности:

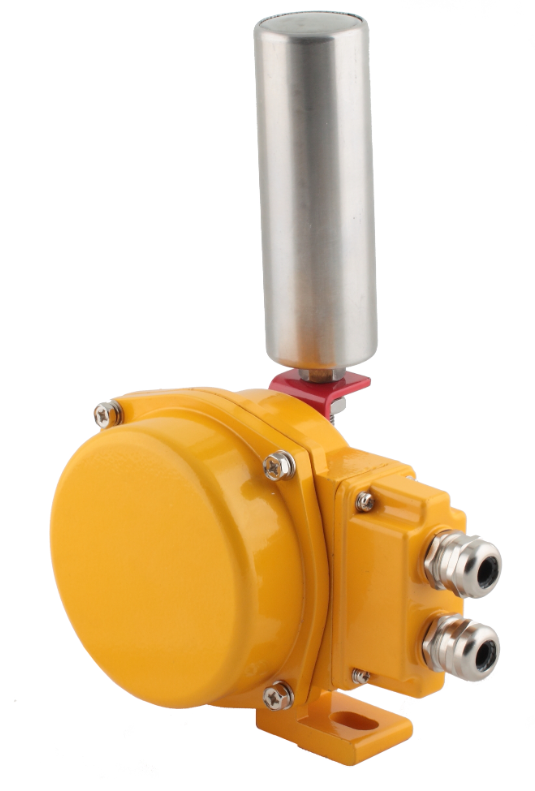

Простая и надежная конструкция датчика обеспечивает эффективный контроль смещения конвейерной ленты в тяжелых промышленных условиях. Рычаг с контактным роликом из нержавеющей стали может отклоняться относительно вертикальной оси до 75°. Серия отличается высокой пыле- и влагозащитой, имеет 2 релейных выхода 10 А, 250 В AC, рассчитана на частоту срабатывания до 20 раз в минуту и ресурс свыше 1 млн срабатываний. Для стандартного исполнения используется алюминиевый корпус с защитой IP65, для коррозионностойкого и взрывозащищенного исполнения — корпус из нержавеющей стали SUS304 с защитой IP67.

Применение:

Датчик контроля схода ленты INNOLEVEL серии BMS применяется на стандартных ленточных конвейерах, рудничных и подвешиваемых на канатах ленточных конвейерах, отвальных и складских конвейерах, в системах погрузки и разгрузки судов, на челночных и реверсивных конвейерах, ленточных питателях, а также как ограничитель хода, рассчитанный на работу в тяжелых условиях. Устройства обычно устанавливаются в паре с обеих сторон конвейерной ленты.

Опции:

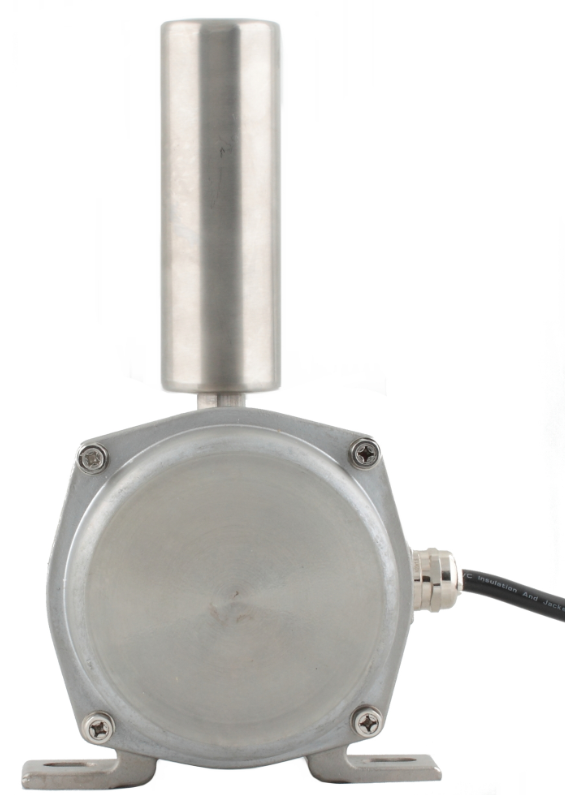

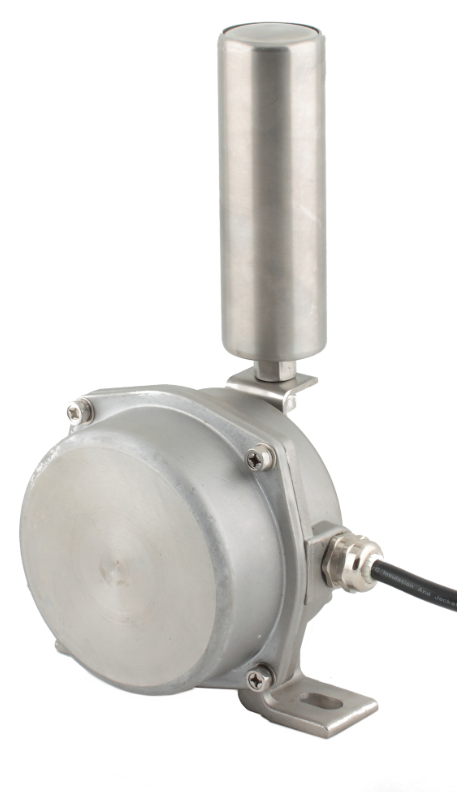

Серия BMS выпускается в нескольких исполнениях под разные условия эксплуатации: стандартное исполнение в алюминиевом корпусе, коррозионностойкое исполнение в корпусе из нержавеющей стали SUS304, а также взрывозащищенное исполнение с маркировкой Ex tb IIIC T75°C Db X. В структуре обозначения также указано специальное исполнение M — компактный корпус. Для стандартной версии применяется кабельный ввод M20×1,5, для коррозионностойкого и взрывозащищенного исполнения — кабель ПВХ 6×0,5 мм², длина 500 мм.
