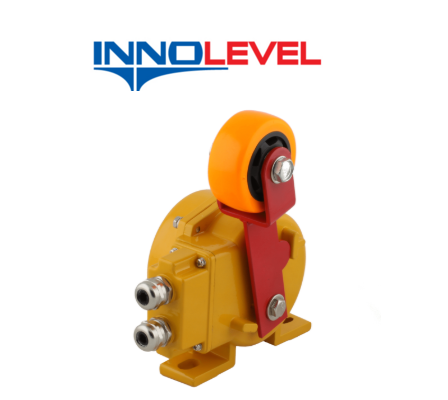

Датчик провисания конвейерной ленты INNOLEVEL серии BWS

INNOLEVEL серии BWS – представляет собой механический датчик провисания конвейерной ленты. Предназначен для контроля рабочего процесса ленточного конвейера и служит для предотвращения повреждения ленты или элементов конвейера при перегрузе. При провисании ленты датчик может выдавать сигнал на светозвуковое оповещение персонала либо на аварийное отключение конвейера.
Принцип работы:
Контактный ролик размещен на подпружиненном рычаге, который в свободном состоянии находится под углом 15° относительно вертикальной оси датчика. При перегрузе или провисании конвейерной ленты поверхность ленты начинает взаимодействовать с роликом, смещает его положение и изменяет угол рычага. Датчик снабжен двумя микровыключателями, которые срабатывают одновременно при провисании ленты более чем на 17 мм относительно нормального положения. После возврата ленты в штатное состояние датчик автоматически возвращается в рабочее положение под действием пружины. Переключение контактов происходит при отклонении ролика на угол 35° и более.
Отличительные особенности:

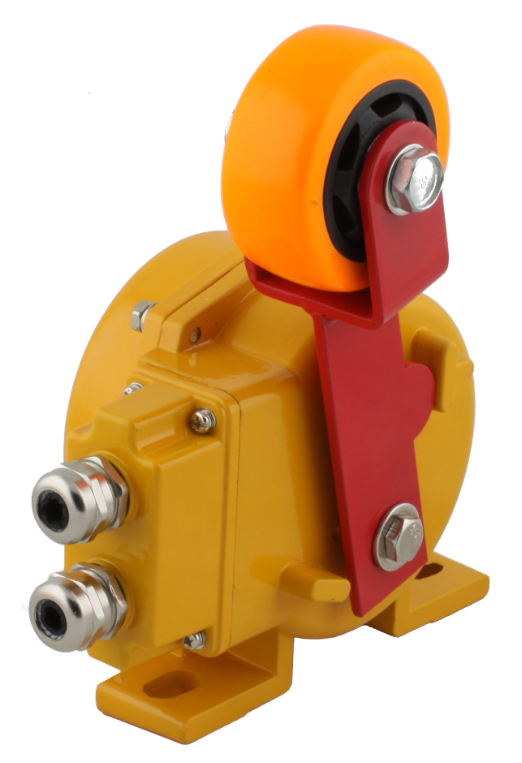

Серия INNOLEVEL BWS отличается простой и надежной механической конструкцией, рассчитанной на применение в тяжелых промышленных условиях. Датчик имеет 2 релейных выхода 10 А, 250 В AC, степень защиты IP65 в стандартном исполнении и IP67 во взрывозащищенном и коррозионностойком исполнениях. Корпус стандартной версии выполнен из алюминия с порошковым покрытием, а специальные исполнения — из нержавеющей стали SUS304. Материал контактного ролика — полиуретан. Частота срабатывания составляет до 20 раз в минуту, ресурс — свыше 1 млн срабатываний.

Применение:

Датчик провисания конвейерной ленты INNOLEVEL серии BWS применяется на стандартных ленточных конвейерах, упаковочных линиях, в системах штабелирования, на подъемных кранах, погрузочных машинах, экскаваторах, в системах погрузки и разгрузки судов, а также как ограничитель хода, рассчитанный на работу в тяжелых условиях. Использование датчика позволяет снизить время простоя оборудования, имущественный ущерб и расходы, связанные с заменой поврежденной конвейерной ленты.

Опции:

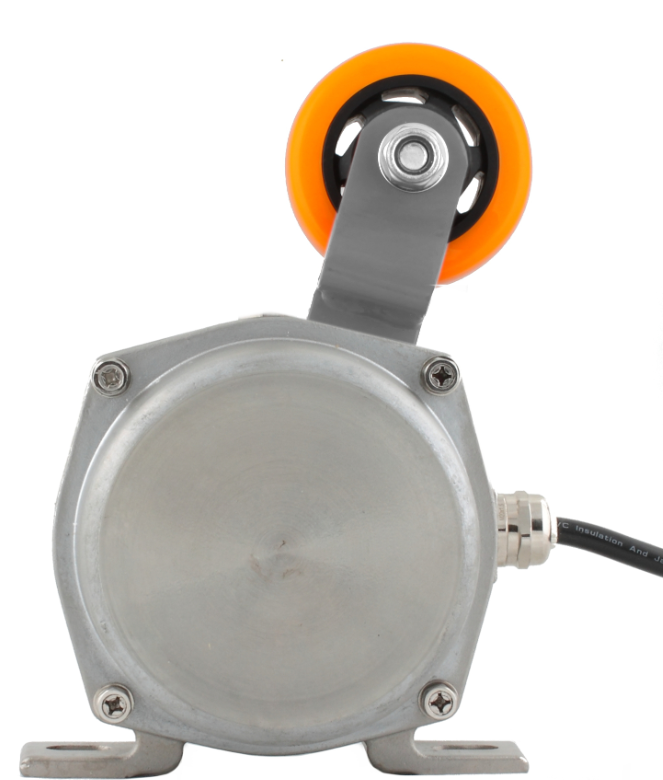

Серия BWS выпускается в нескольких исполнениях: стандартное исполнение в алюминиевом корпусе, коррозионностойкое исполнение в корпусе из нержавеющей стали SUS304, а также взрывозащищенное исполнение с маркировкой Ex tb IIIC T75°C Db X. В структуре обозначения также предусмотрено специальное исполнение M — компактный корпус. Для стандартного исполнения используется кабельный ввод M20×1,5 — 2 шт, для взрывозащищенного и коррозионностойкого исполнений — кабель ПВХ 6×0,5 мм² длиной 500 мм. Сам датчик является законченным устройством и не требует обязательного доукомплектования, однако отдельно может поставляться контактный ролик IL-R-BW в качестве запасной части.
