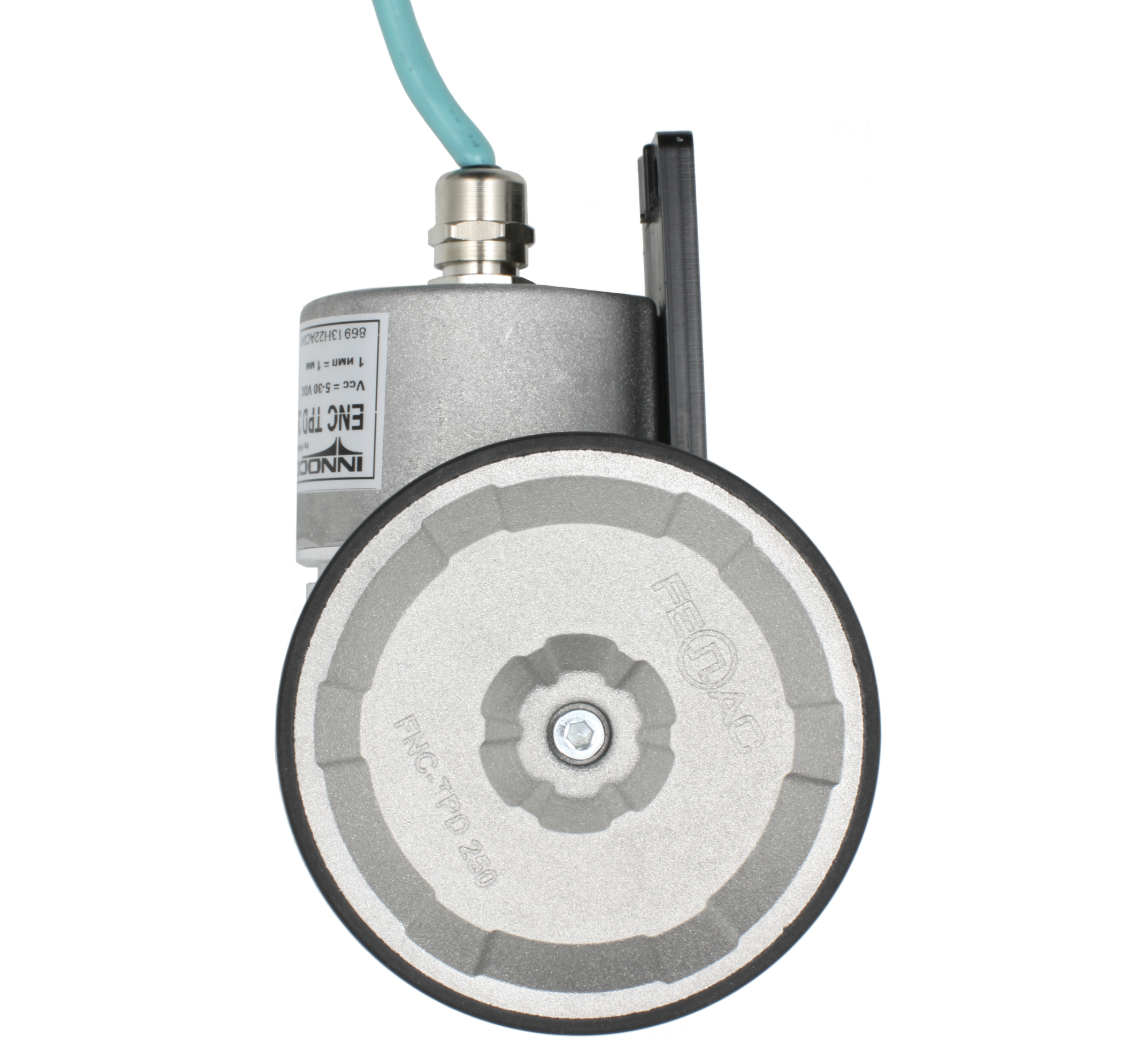

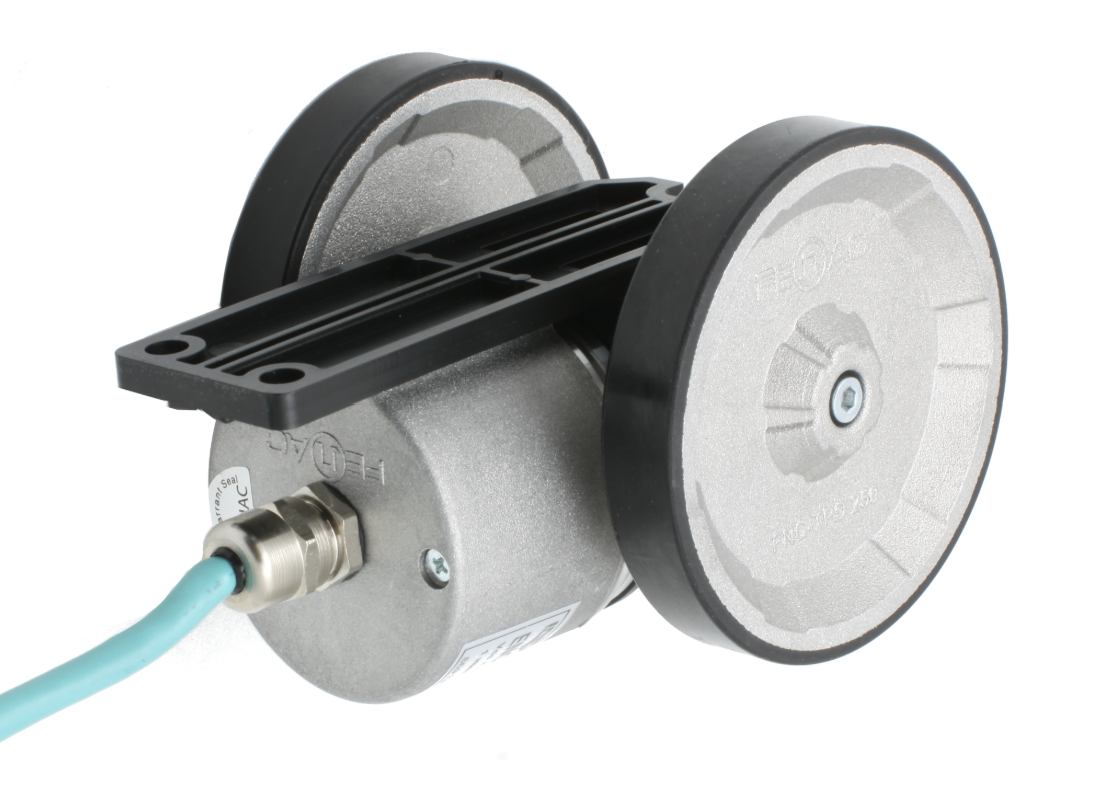

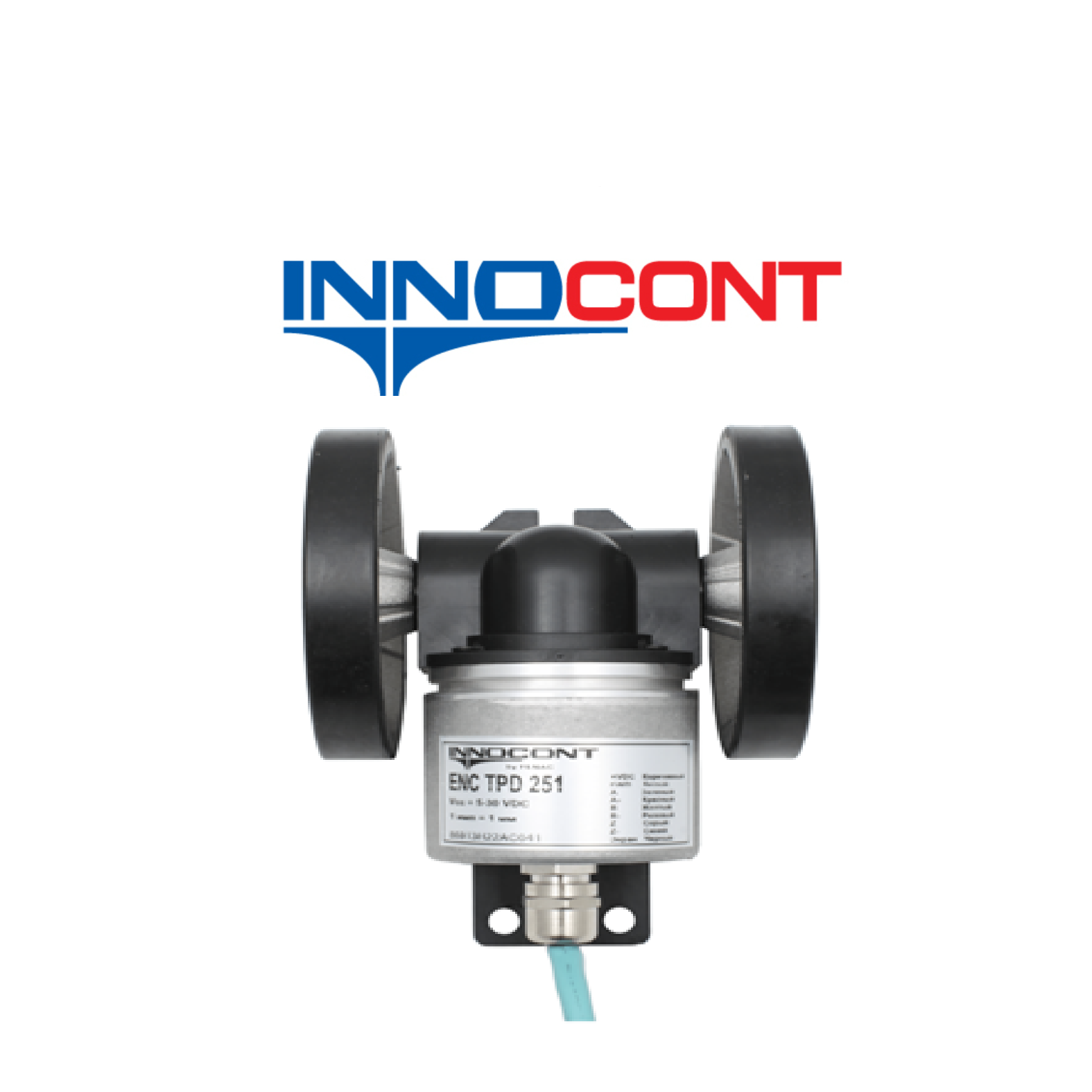

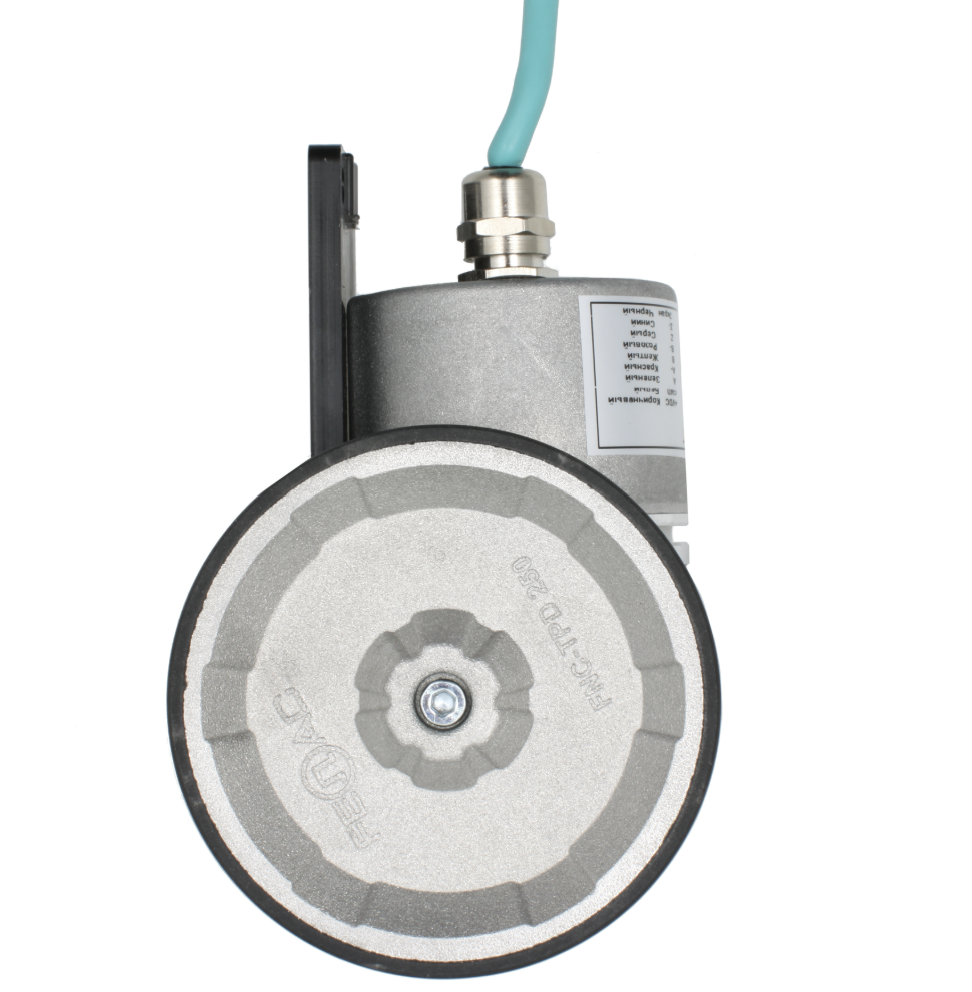

Энкодеры с мерным колесом INNOCONT серии ENC TPD

INNOCONT серии ENC TPD – представляют собой инкрементальные энкодеры с мерным колесом в общепромышленном исполнении. Предназначены для измерения линейного перемещения, длины, скорости и положения движущегося объекта за счет преобразования вращения измерительного колеса в электрический импульсный сигнал. Серия применяется в задачах автоматизации, где требуется контроль перемещения листовых, рулонных и других протяженных материалов.
Принцип работы:

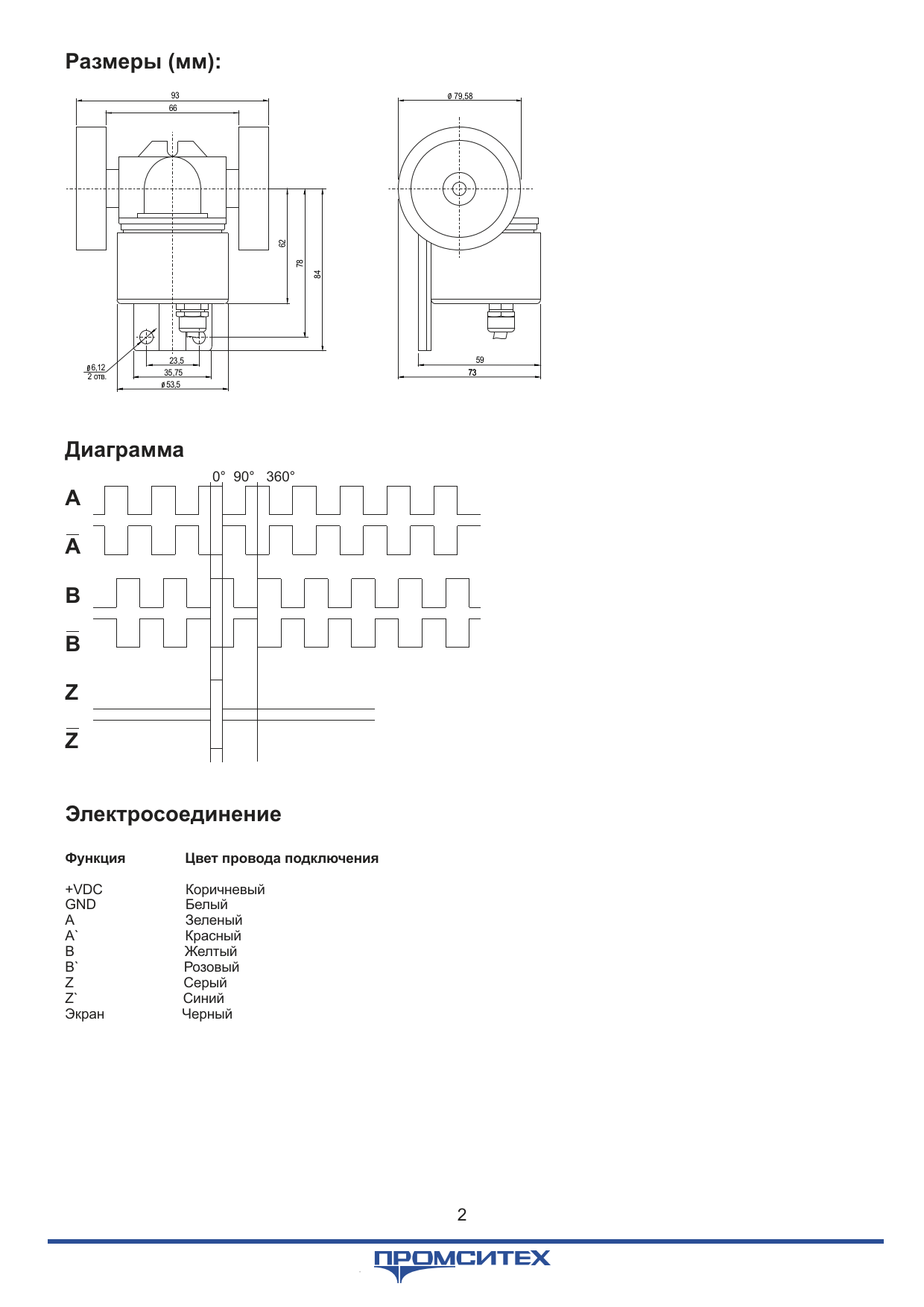

Мерное колесо контактирует с движущимся материалом и вращается пропорционально его перемещению. Встроенный энкодер оптического типа преобразует это вращение в последовательность импульсов; в опубликованных исполнениях указываются выходные фазы A, B, Z, по которым система управления определяет длину перемещения, скорость движения и текущее положение объекта.
Отличительные особенности:

Серия ENC TPD отличается наличием измерительного колеса с резиновым ободом для надежного контакта с материалом, простотой интеграции в системы автоматизации и промышленным исполнением для непрерывной работы. В доступных описаниях и каталогах для серии указаны питание 5…30 VDC, выходной сигнал Push-Pull / Totem pole (HTL), выходные сигналы A, B, Z, максимальная скорость вращения до 10 000 об/мин, степень защиты IP65, рабочая температура от -20 до +85 °C и стандартное подключение кабелем 2 м. В некоторых каталогах также упоминаются другие варианты цифрового выхода в зависимости от исполнения.

Применение:

Энкодеры с мерным колесом INNOCONT серии ENC TPD применяются для измерения длины и скорости перемещения материалов на производственных линиях, где требуется прямой контакт с движущейся поверхностью. Серия подходит для контроля перемещения листового и протяженного материала, а также для задач позиционирования и учета длины в составе промышленного оборудования и автоматизированных линий.

Опции:
Серия ENC TPD выпускается в различных исполнениях по окружности мерного колеса, разрешению и типу выхода. В опубликованных позициях встречаются, например, модели с окружностью колеса 250 мм и 300 мм, а также с различной импульсной характеристикой. В зависимости от исполнения доступны разные варианты электрического подключения, включая кабель 2 м и исполнения с коротким кабелем и разъемом, а также различные типы выходного сигнала. Это означает, что подбор модели выполняется по длине окружности колеса, требуемому разрешению и способу подключения к системе управления.
