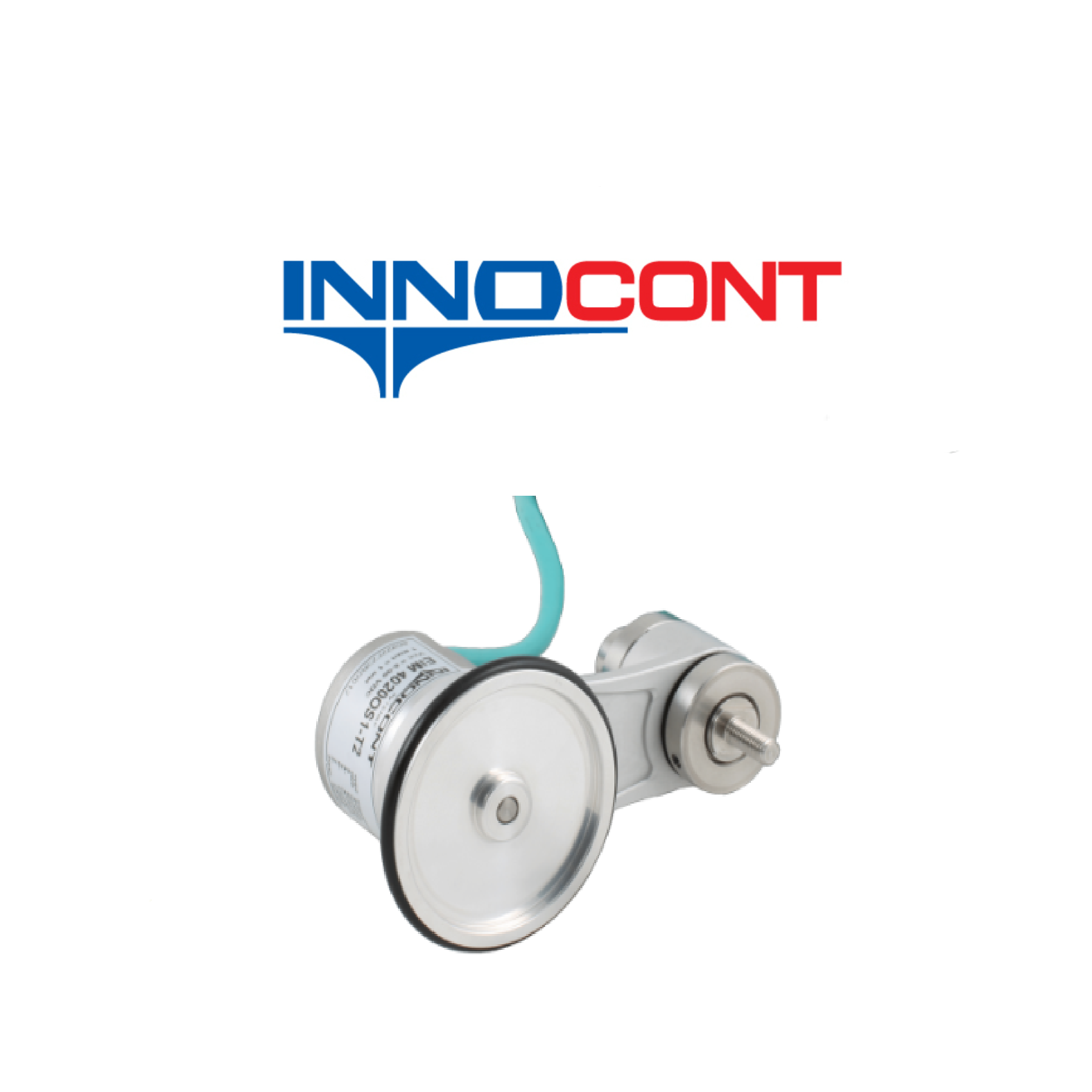

Инкрементальные энкодеры с одним мерным колесом INNOCONT серии EIM 40

INNOCONT серии EIM 40 – представляет собой инкрементальный энкодер с одним мерным колесом. Предназначен для измерения длины или скорости подвижных объектов и материалов, таких как ленты и полотна. Серия выполнена в типоразмере 40 мм и применяется в задачах, где требуется точный контроль линейного перемещения.
Принцип работы:

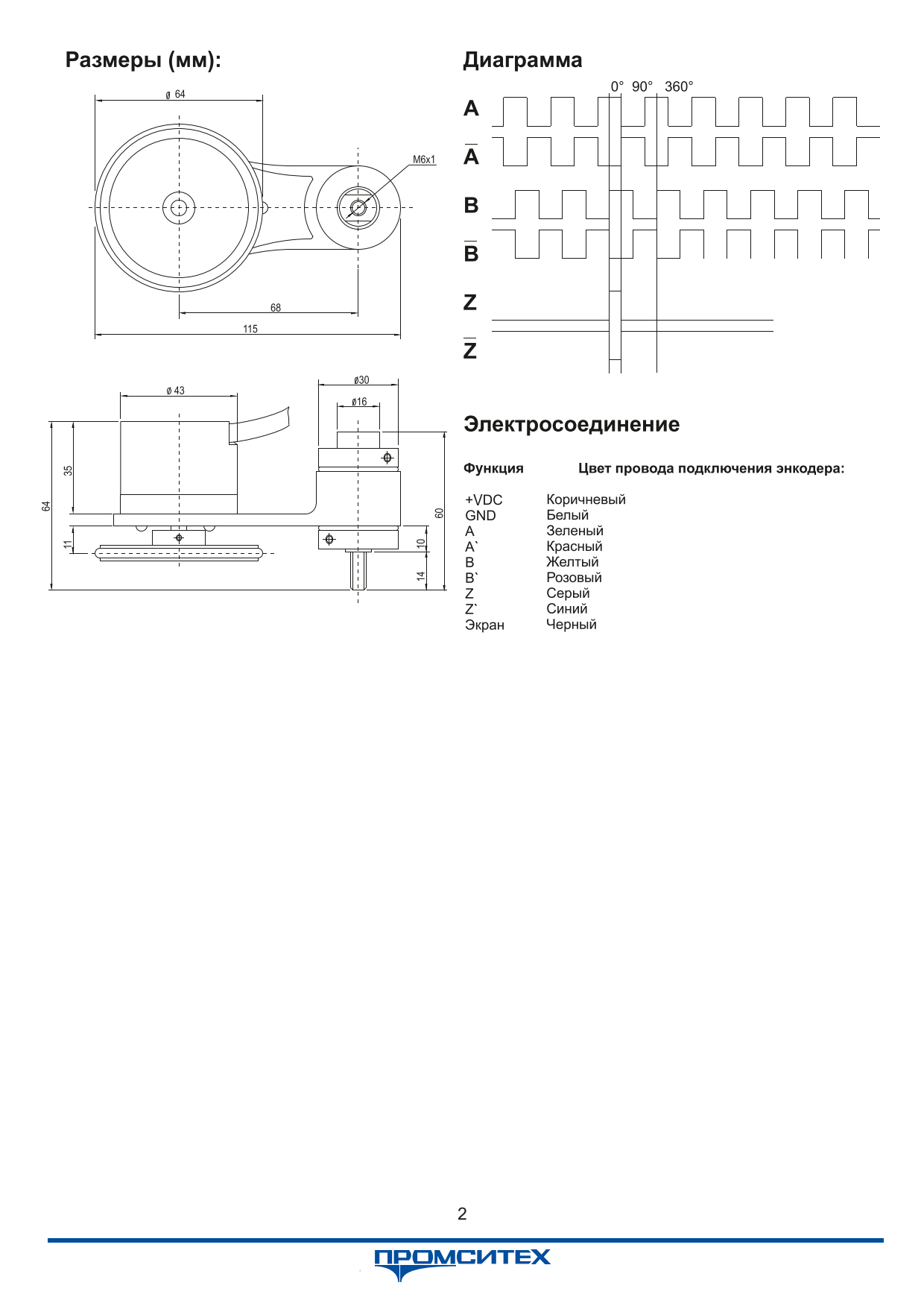

Работа энкодера основана на преобразовании вращения мерного колеса в импульсный выходной сигнал. При контакте колеса с движущимся материалом оно вращается, а энкодер формирует сигналы A, B со сдвигом фазы 90°, а также Z и инверсные каналы A̅, B̅, Z̅, что позволяет определять длину перемещения и скорость движения объекта. В инструкции серия обозначена как оптическая.
Отличительные особенности:

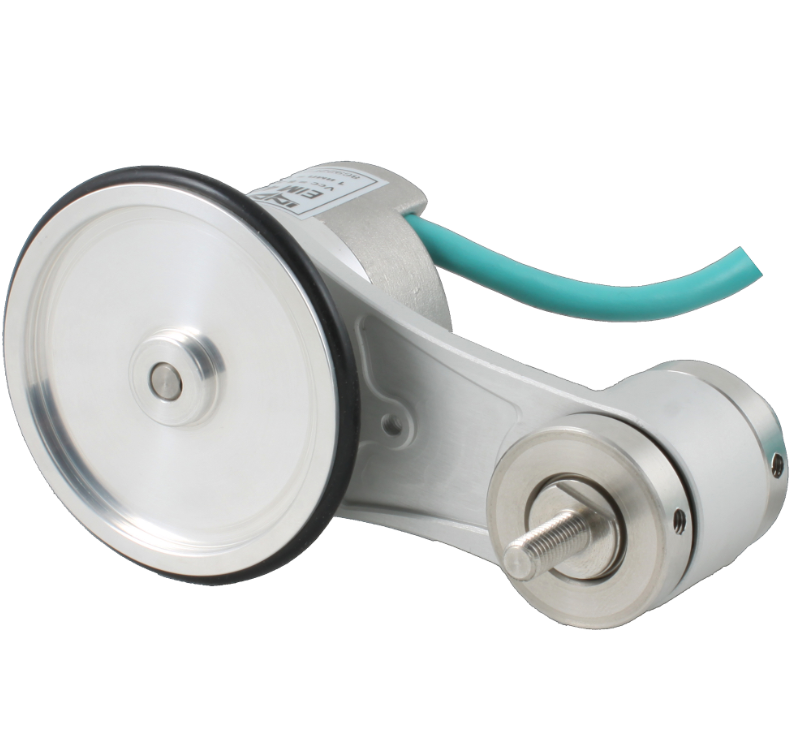

Серия EIM 40 отличается компактной конструкцией, надежным подпружиненным кронштейном и прочным исполнением механической и электрической частей. Длина окружности мерного колеса составляет 200 мм, контактная поверхность колеса выполнена из резины, степень защиты — IP65. По электрическим характеристикам указаны питание 5…30 V DC, потребляемый ток ≤60 мА (24 VDC), выходная частота до 200 кГц, защита от короткого замыкания и обратной полярности. Рабочая температура составляет от -20 до +85 °C, максимальная скорость — до 10 000 об/мин.

Применение:

Инкрементальные энкодеры INNOCONT серии EIM 40 применяются для измерения длины и скорости подвижных материалов в промышленном оборудовании и автоматизированных линиях. Серия подходит для работы с лентами, полотнами и другими непрерывно движущимися материалами, где требуется стабильный контроль линейного перемещения

Опции:

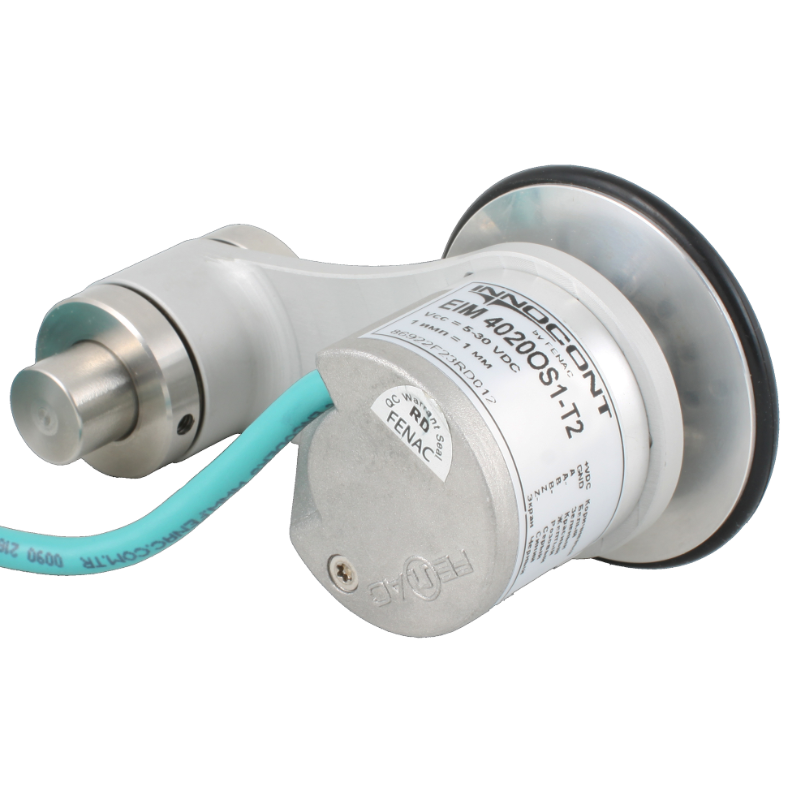

Серия EIM 40 выпускается в исполнении с типоразмером 40 мм, длиной окружности мерного колеса 200 мм и гладкой поверхностью колеса. В маркировке серии предусмотрены варианты по разрешению: 1 имп/1 мм или 1 имп/0,5 мм. Стандартное электросоединение — тангенциальный кабель 2 м (T2). По структуре обозначения базовое исполнение серии является оптическим.
