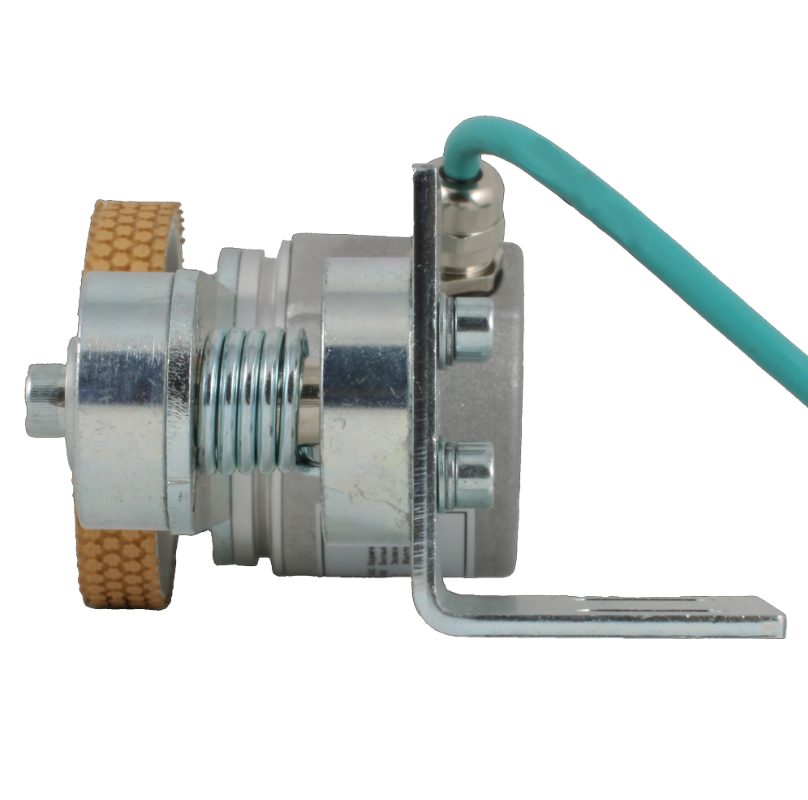

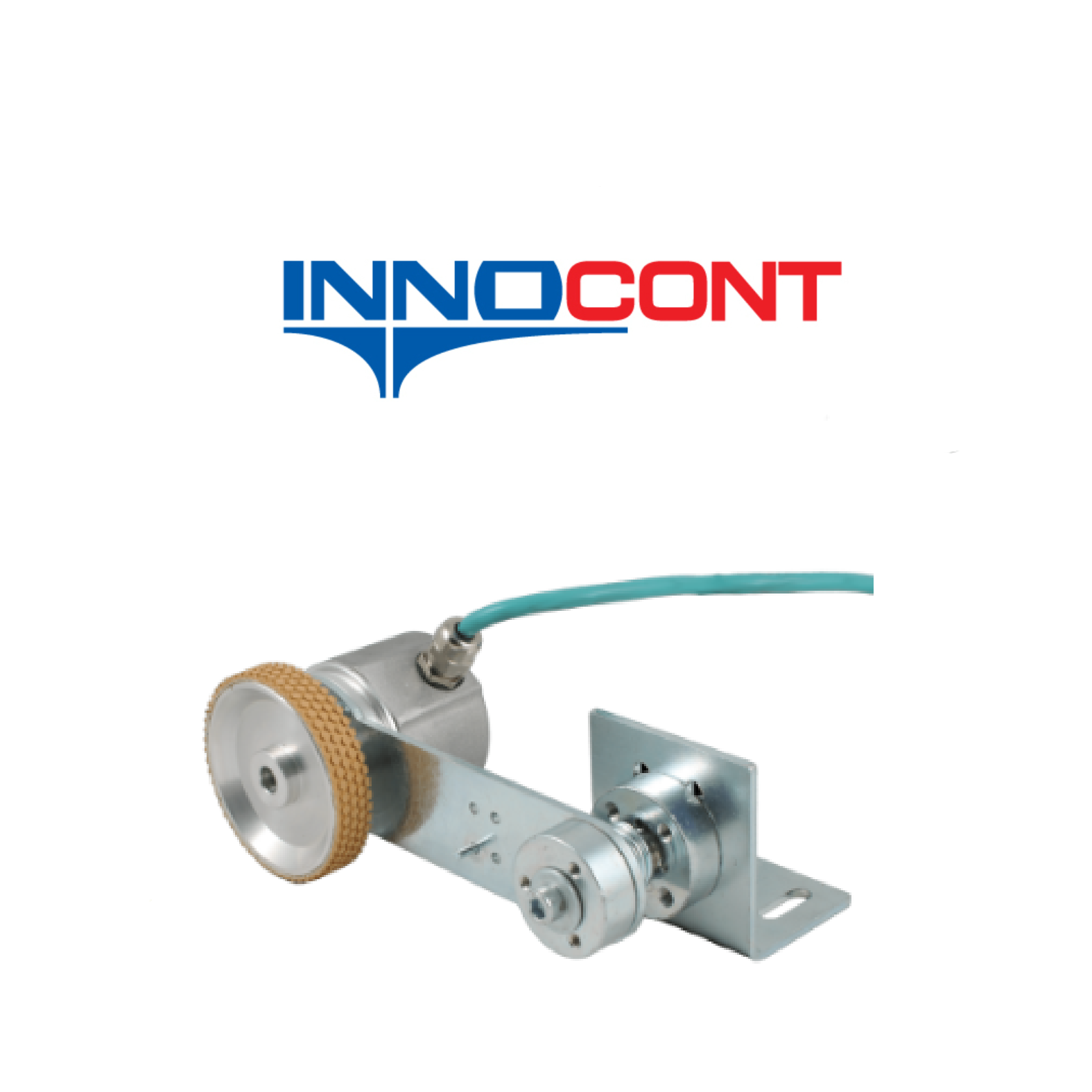

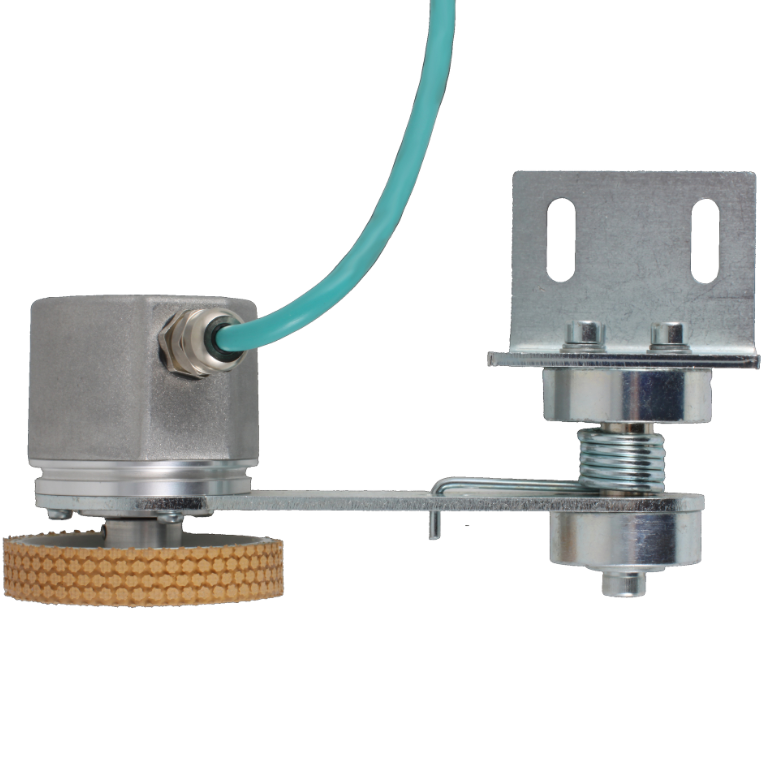

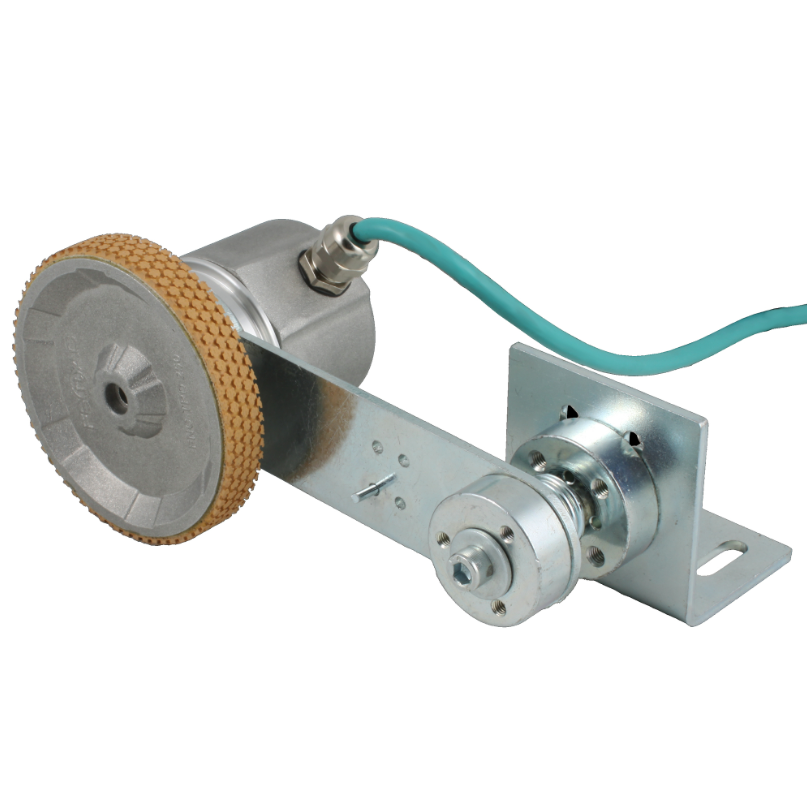

Инкрементальные энкодеры с одним мерным колесом INNOCONT серии EIM 50

INNOCONT серии EIM 50 – представляет собой инкрементальный энкодер с одним мерным колесом. Предназначен для измерения длины или скорости подвижных объектов и материалов, таких как ленты, полотна и другие непрерывно движущиеся изделия. Серия выполнена в типоразмере 50 мм и относится к оптическим энкодерам.
Принцип работы:
Работа энкодера основана на преобразовании линейного перемещения материала во вращение мерного колеса, а затем — в импульсный выходной сигнал. При контакте колеса с движущимся материалом энкодер отслеживает пройденную длину и скорость перемещения, что позволяет использовать его в системах измерения метража и контроля движения. Это описание является инженерным выводом на основе назначения серии как инкрементального энкодера с мерным колесом.
Отличительные особенности:

Серия EIM 50 отличается стандартным корпусом диаметром 50 мм, кабелем 2 м, рабочим напряжением 5…30 В DC, степенью защиты IP64 и рабочей температурой от -20 до +85 °C. Серия выполнена по оптическому принципу и предназначена для промышленного применения.

Применение:

Инкрементальные энкодеры INNOCONT серии EIM 50 применяются для измерения длины и скорости подвижных материалов в промышленном оборудовании и автоматизированных линиях. Серия подходит для работы с лентами, полотнами и другими непрерывно движущимися материалами, где требуется стабильный контроль линейного перемещения.

Опции:

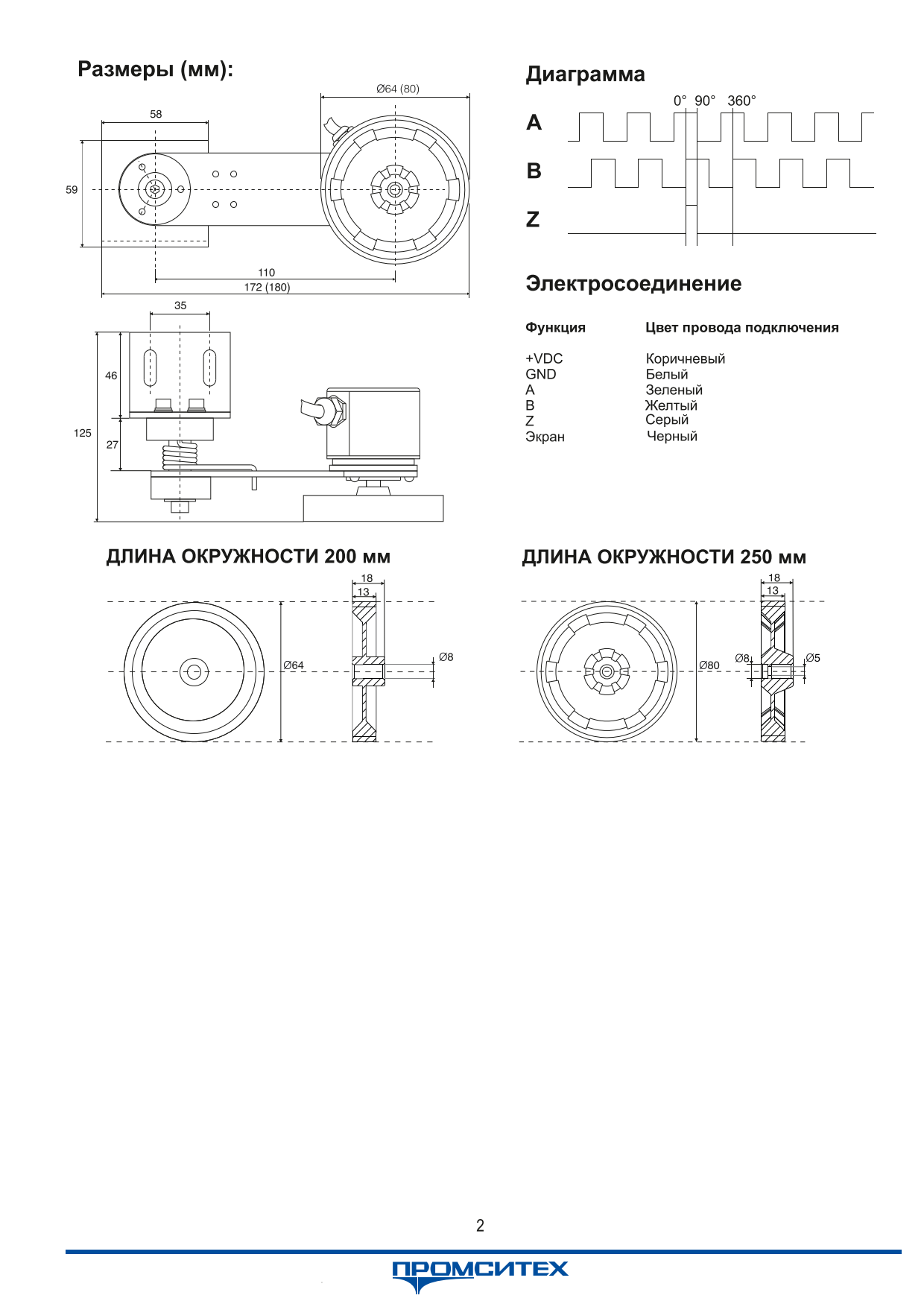

Серия EIM 50 выпускается с двумя вариантами длины окружности мерного колеса — 200 мм или 250 мм, а также с двумя вариантами поверхности колеса: гладкая резина или ребристый каучук для снижения проскальзывания. В доступных исполнениях встречается разрешение 1 имп./1 мм, а по артикульным позициям представлены варианты EIM 5020OR1-R2 и EIM 5025OR1-R2.
