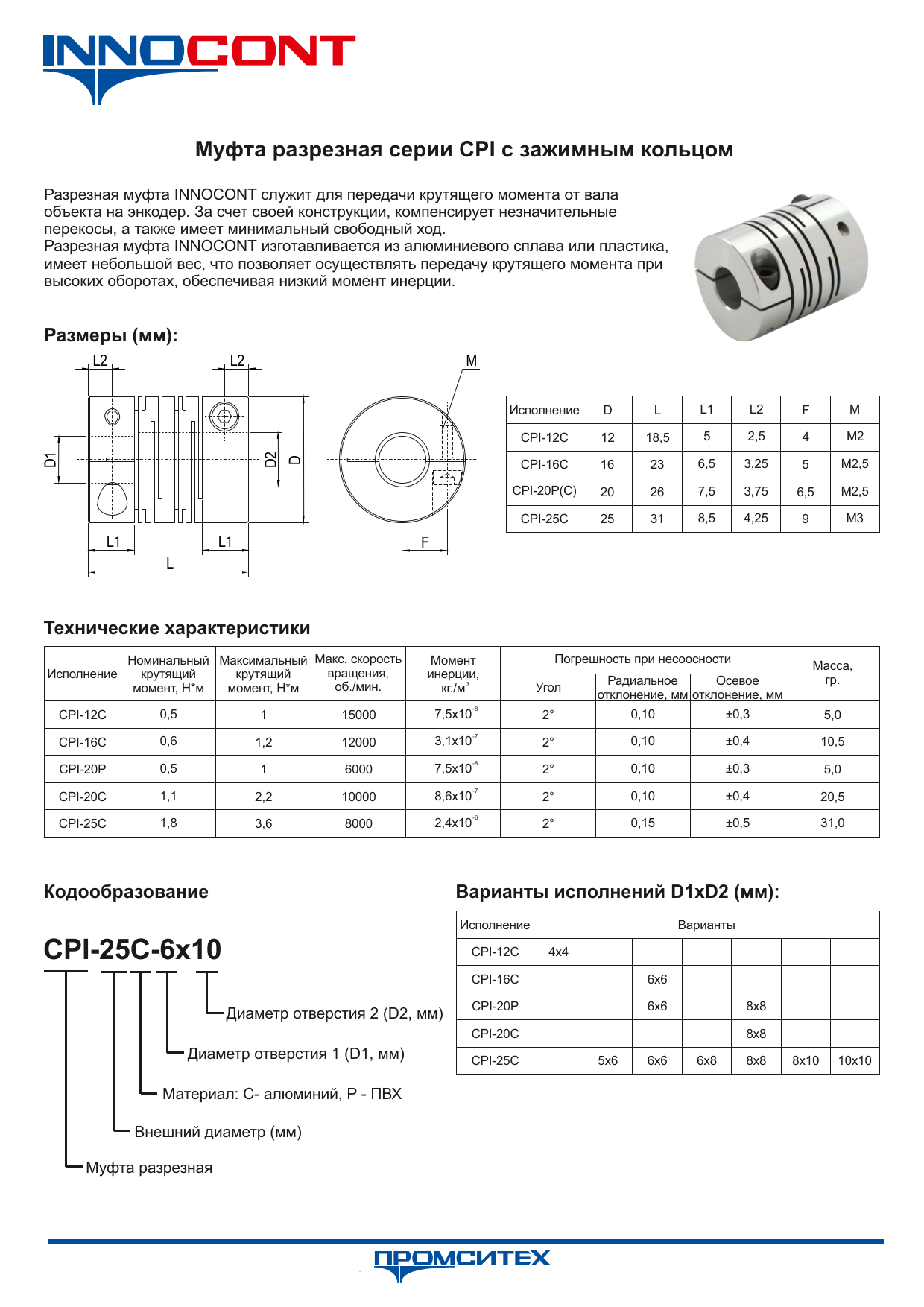

Муфта разрезная серии CPI с зажимным кольцом

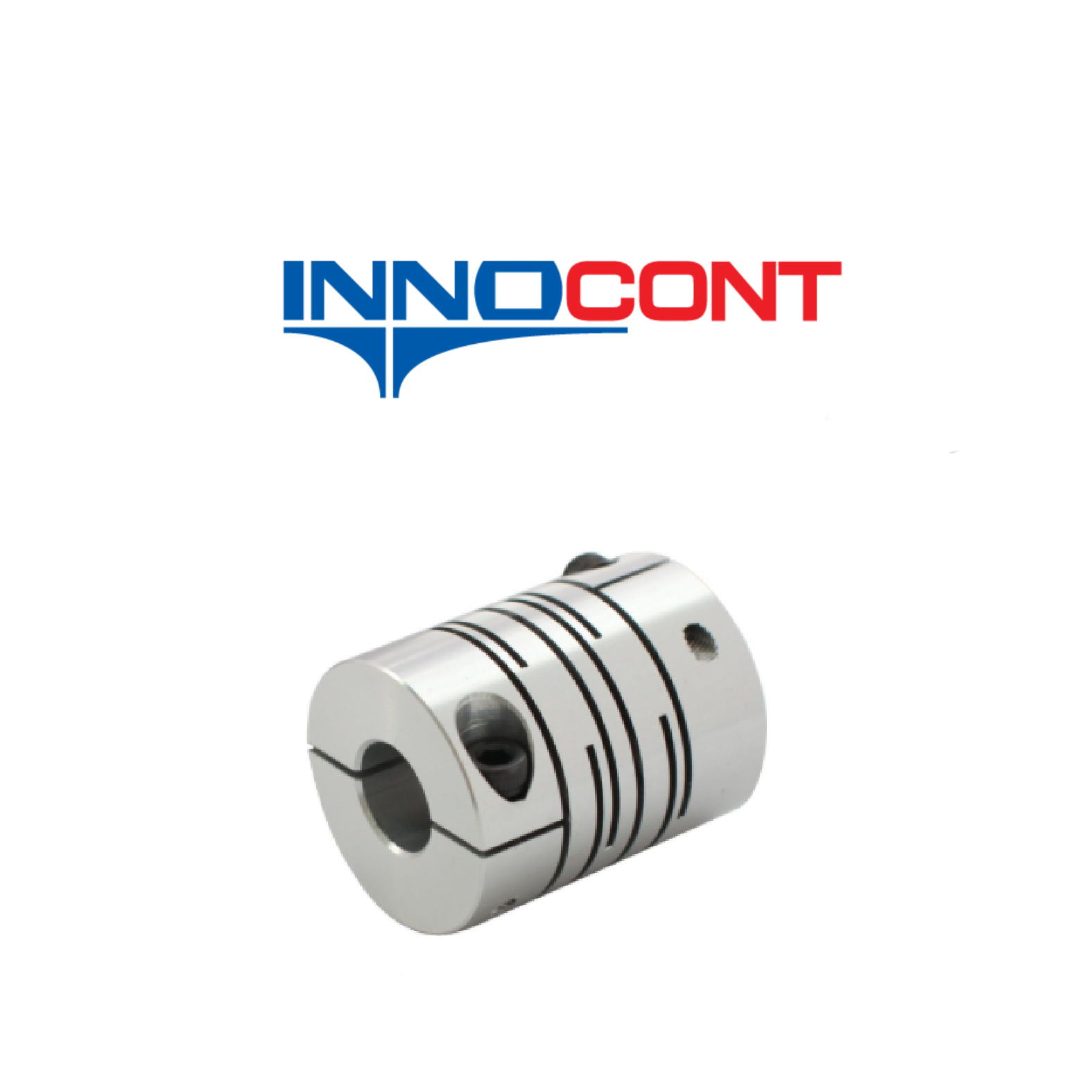

INNOCONT серии CPI – представляет собой разрезную муфту с зажимным кольцом, предназначенную для передачи крутящего момента от вала объекта на энкодер. Благодаря своей конструкции муфта компенсирует незначительные перекосы валов, имеет минимальный свободный ход и обеспечивает передачу момента при высоких оборотах. Серия выпускается из алюминиевого сплава или пластика, что позволяет подобрать исполнение под конкретную задачу по инерционности, массе и нагрузке.
Принцип работы:
Муфта устанавливается между валом привода и валом энкодера и передает вращение от одного узла к другому. За счет разрезной конструкции и упругих свойств материала муфта компенсирует небольшие угловые, радиальные и осевые несоосности, снижая влияние перекоса на работу энкодера и механического узла. Это описание является инженерным выводом на основе назначения серии и параметров компенсации несоосности, указанных производителем.
Отличительные особенности:

Серия CPI отличается компактной конструкцией, малым весом и низким моментом инерции, что важно при работе на высоких оборотах. Для разных исполнений серии указаны номинальный крутящий момент от 0,5 до 1,8 Н·м, максимальный крутящий момент от 1 до 3,6 Н·м, максимальная скорость вращения от 6000 до 15000 об/мин, а также компенсация несоосности: угловое отклонение 2°, радиальное — от 0,10 до 0,15 мм, осевое — от ±0,3 до ±0,5 мм.

Применение:

Разрезные муфты INNOCONT серии CPI применяются в составе энкодерных узлов, где требуется надежная передача вращения от вала оборудования на энкодер с одновременной компенсацией небольших монтажных перекосов. Серия подходит для промышленной автоматизации, приводной техники и других систем, в которых важны компактность, низкий люфт и стабильная передача сигнала вращения на датчик угла поворота. Это описание применения является инженерным выводом на основе назначения муфты как соединительного элемента для энкодеров.

Опции:
Серия CPI выпускается в нескольких исполнениях: CPI-12C, CPI-16C, CPI-20P, CPI-20C и CPI-25C. Исполнения различаются наружным диаметром, материалом, передаваемым моментом и допустимыми диаметрами валов. По карточкам товаров доступны варианты с диаметрами валов 4×4 мм, 5×6 мм, 6×6 мм, 6×8 мм, 6×10 мм, 8×8 мм, 8×10 мм и 10×10 мм. При этом индекс C используется для исполнения с зажимным кольцом, а P — для пластикового исполнения с винтовой фиксацией.
