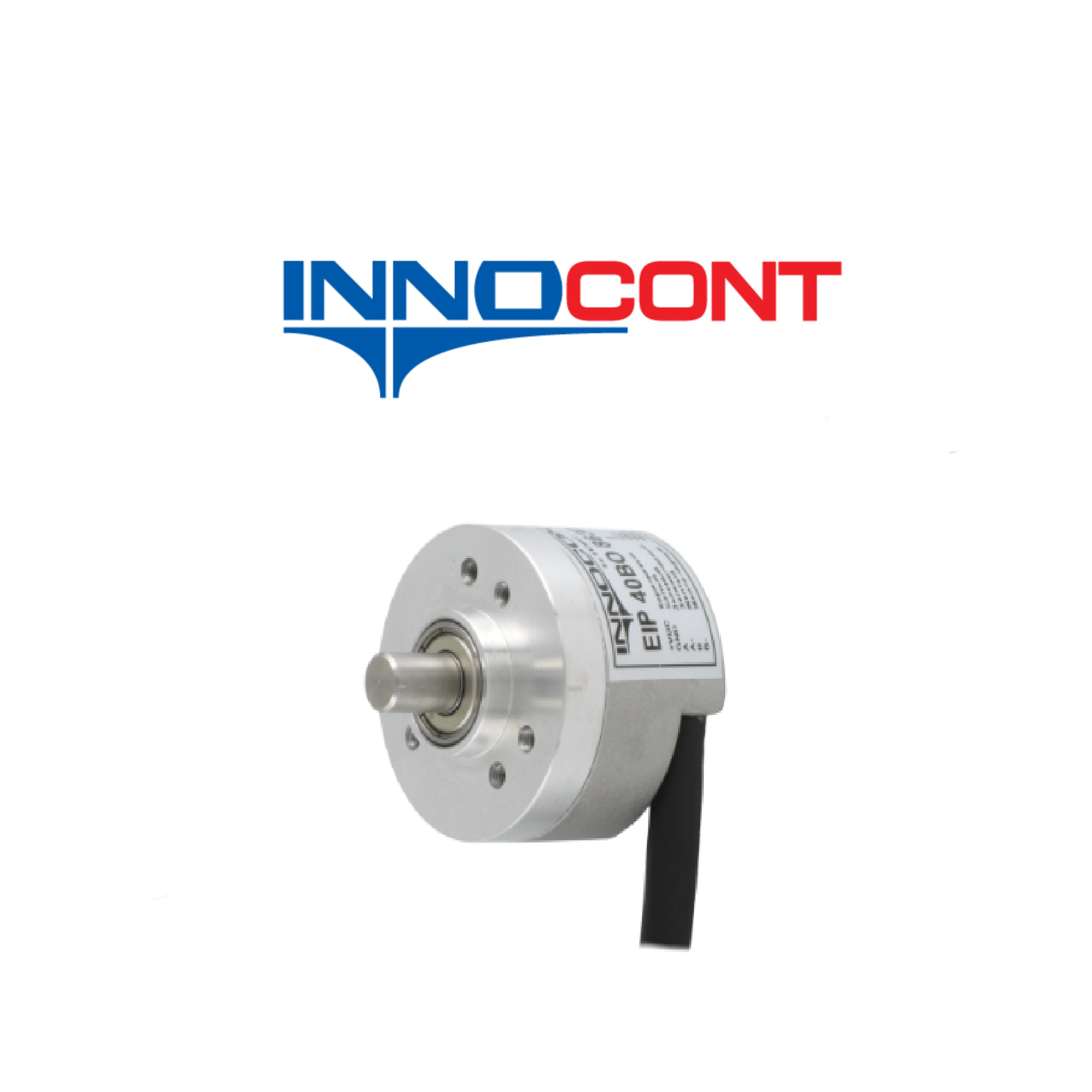

Программируемые инкрементальные энкодеры INNOCONT серии EIP 40

INNOCONT серии EIP 40 – представляет собой программируемый инкрементальный энкодер в общепромышленном исполнении. Предназначен для определения углового положения, скорости и направления вращения вала в системах автоматизации и приводной технике. Серия выполнена в корпусе диаметром 40 мм и применяется в задачах, где требуется высокая точность и возможность гибкой настройки разрешения.
Принцип работы:

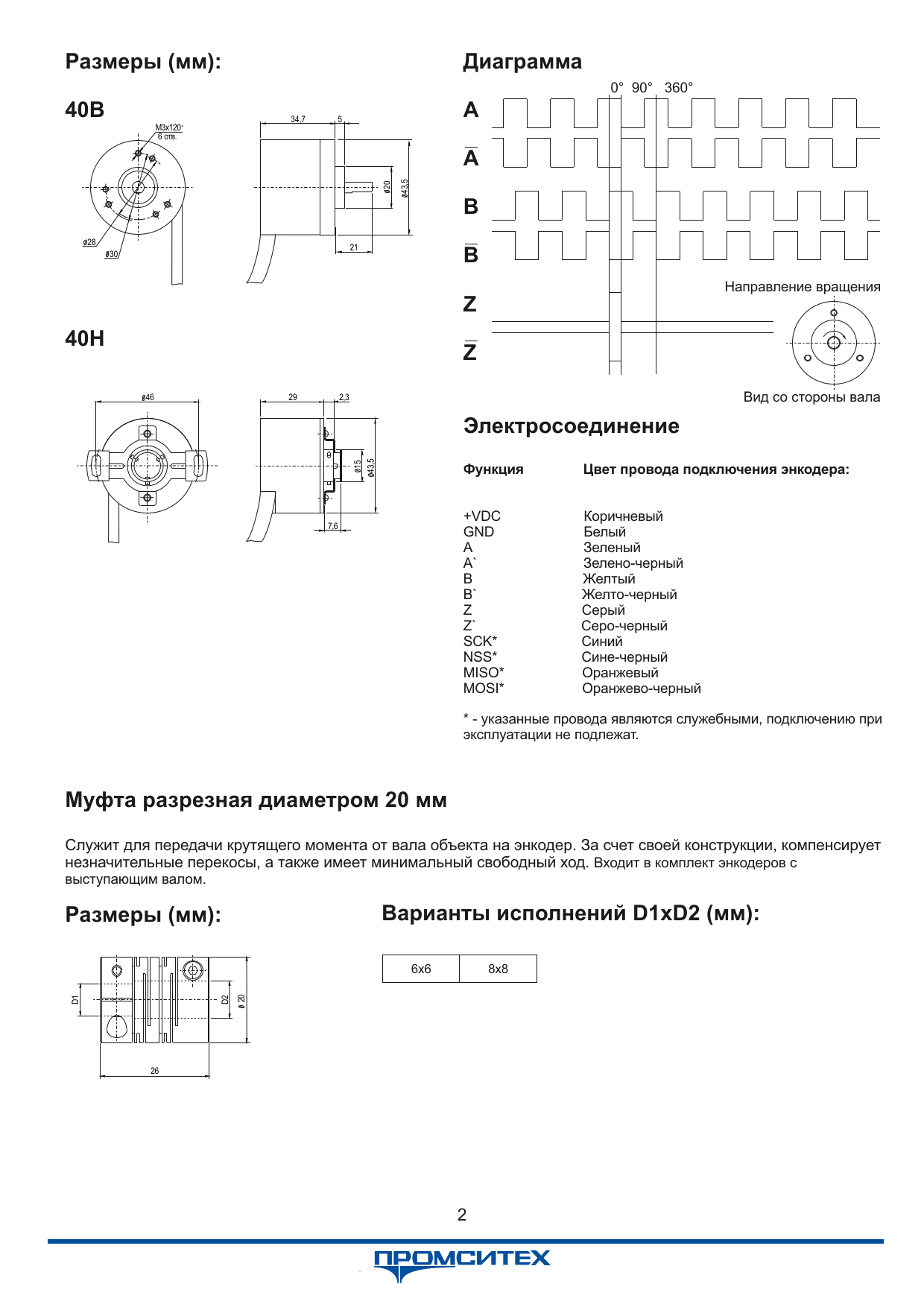

Энкодер преобразует вращение вала в последовательность импульсных сигналов. Для серии EIP 40 предусмотрены выходы A и B со сдвигом фазы 90°, а также канал Z; по этим сигналам система управления определяет направление вращения, скорость и положение вала. В документации серия обозначена как оптическая, а количество импульсов на оборот программируется в широком диапазоне.
Отличительные особенности:

Серия EIP 40 отличается стандартным промышленным типоразмером Ø40 мм, прочной конструкцией механической и электрической частей, а также возможностью настройки разрешения от 1 до 65 536 имп/об. Энкодеры выпускаются с выступающим валом или полым валом, поддерживают подключение к ПК и настройку через программатор EP PT-PC и специальное ПО. По электрическим параметрам доступны варианты питания 4,75…30 В DC, выходная частота достигает 2 МГц, а среди защит указаны защита от короткого замыкания, переполюсовки и перенапряжения.

Применение:

Программируемые инкрементальные энкодеры INNOCONT серии EIP 40 применяются в приводах, электродвигателях, редукторах, конвейерном и упаковочном оборудовании, а также в других системах промышленной автоматизации, где требуется точный контроль параметров вращения. Возможность программирования разрешения позволяет адаптировать энкодер под конкретную задачу без замены устройства на другую модель. Это делает серию удобной для модернизации оборудования и унификации складских позиций.

Опции:

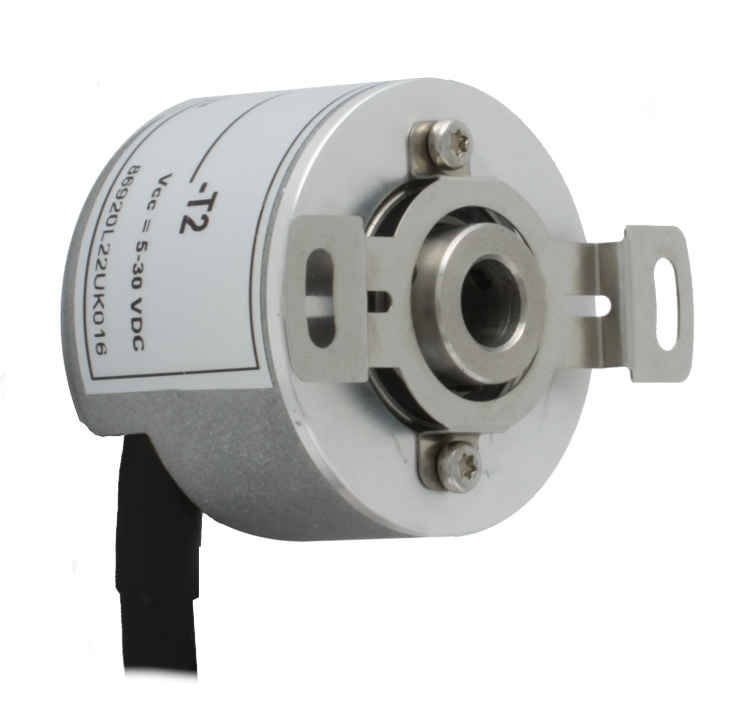

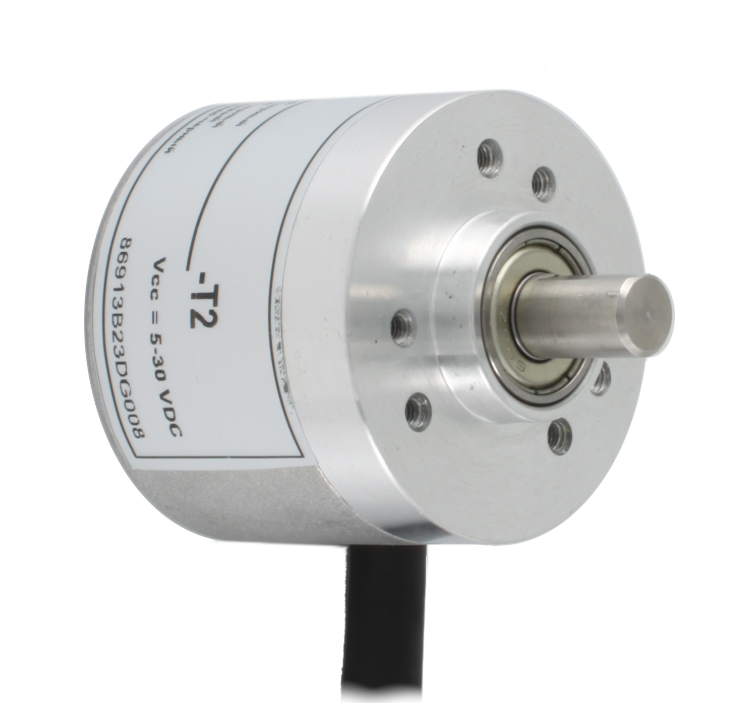

Серия EIP 40 выпускается в разных исполнениях по типу присоединения и электрическим параметрам. Доступны варианты B — с зажимным фланцем и H — с полым валом; диаметры вала: 6, 8, 10 мм для выступающего и 6, 8, 10, 12 мм для полого вала. По типу выхода предусмотрены исполнения 3: ABZ, 4: AB+A’B’, 6: ABZ+A’B’Z’. Электросоединение стандартно выполняется через тангенциальный кабель 2 м (T2). Также доступны варианты по питанию и выходной цепи: 5V, 245V и 30V, а количество импульсов на оборот задается программно. Для версий с выступающим валом в комплект входит разрезная муфта диаметром 20 мм.
