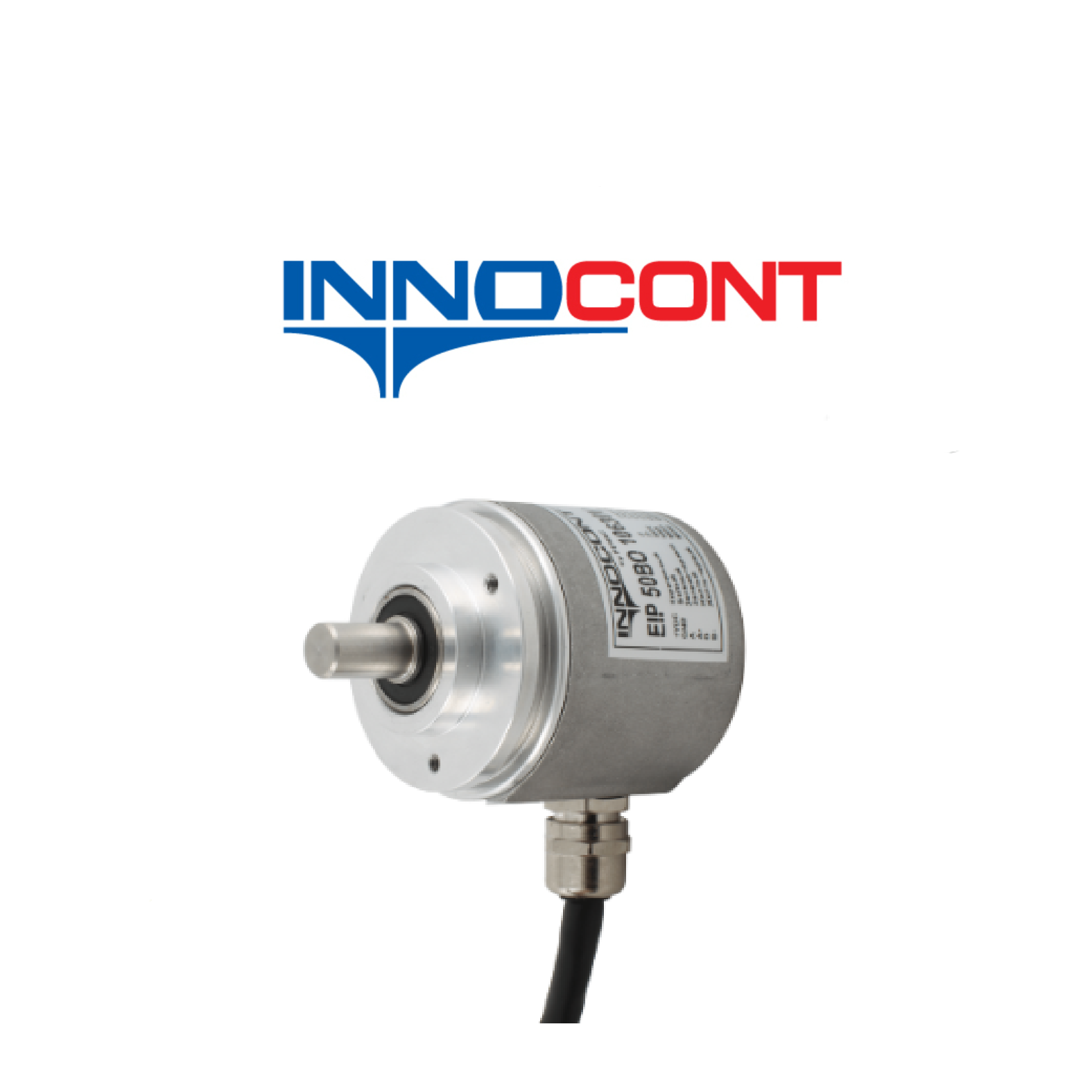

Программируемые инкрементальные энкодеры INNOCONT серии EIP 50

INNOCONT серии EIP 50 – представляет собой программируемый инкрементальный энкодер в общепромышленном исполнении. Предназначен для определения углового положения, скорости и направления вращения вала в системах автоматизации, приводной технике и промышленном оборудовании. Серия выполнена в корпусе диаметром 50 мм и применяется в задачах, где требуется высокая точность и возможность гибкой настройки разрешения.
Принцип работы:

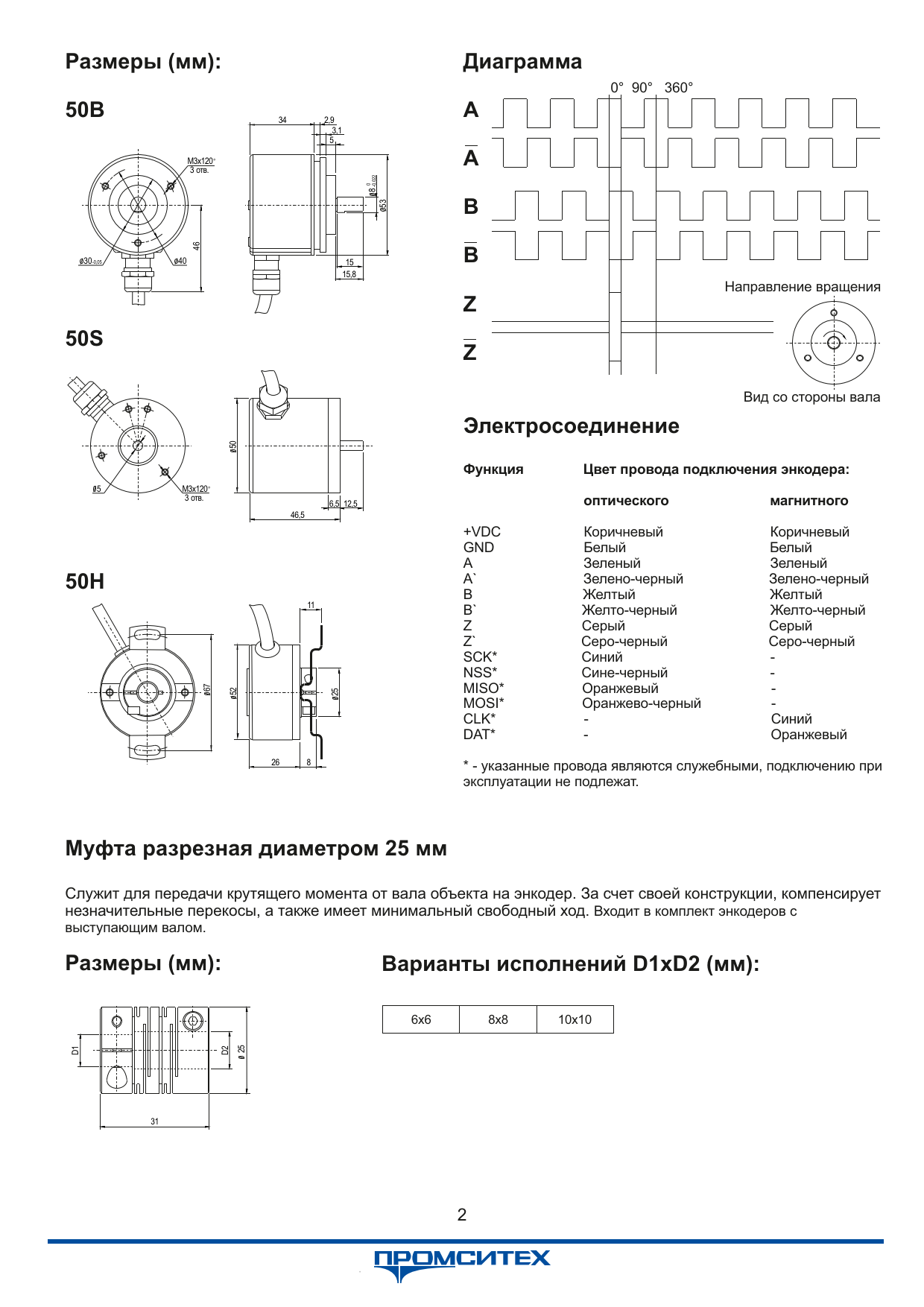

Энкодер преобразует вращение вала в последовательность импульсных сигналов. Для серии EIP 50 предусмотрены выходы A и B со сдвигом фазы 90°, а также канал Z; по этим сигналам система управления определяет направление вращения, скорость и положение вала. В зависимости от исполнения серия может быть оптической или магнитной.
Отличительные особенности:

Серия EIP 50 отличается стандартным промышленным типоразмером Ø50 мм, прочной механической и электрической конструкцией, а также возможностью программирования разрешения в диапазоне от 1 до 65 536 имп/об. Энкодеры выпускаются с выступающим валом или полым валом, поддерживают подключение к ПК и настройку через программатор EP PT-PC и специальное ПО. По паспорту доступны питание 4,75…30 В DC, выходная частота до 2 МГц, защита от короткого замыкания, обратной полярности и перенапряжения. Степень защиты составляет IP65 для версий с выступающим валом и IP54 для версий с полым валом.

Применение:

Программируемые инкрементальные энкодеры INNOCONT серии EIP 50 применяются в приводах, электродвигателях, редукторах, конвейерном и упаковочном оборудовании, а также в других системах промышленной автоматизации, где требуется точный контроль параметров вращения. Возможность программирования разрешения позволяет адаптировать энкодер под конкретную задачу без замены устройства на другую модель, что удобно при модернизации оборудования и унификации складских позиций. Это описание применения является инженерным выводом на основе функционала серии и параметров, указанных производителем и в паспорте.

Опции:

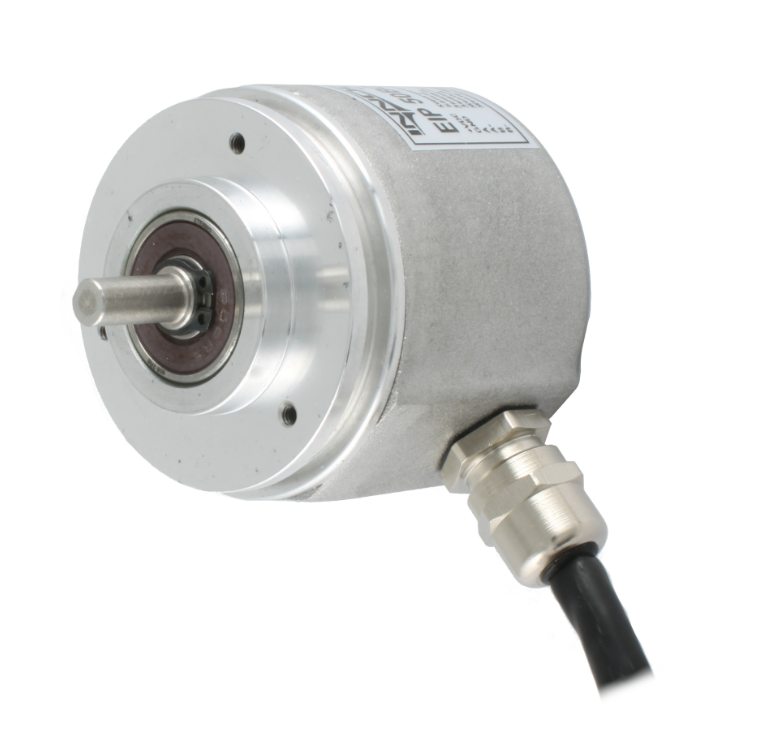

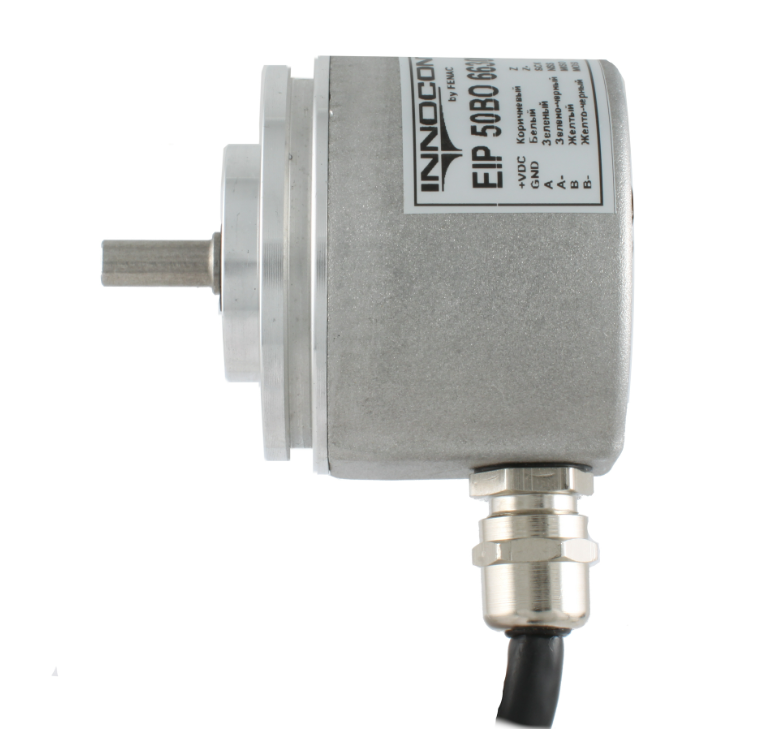

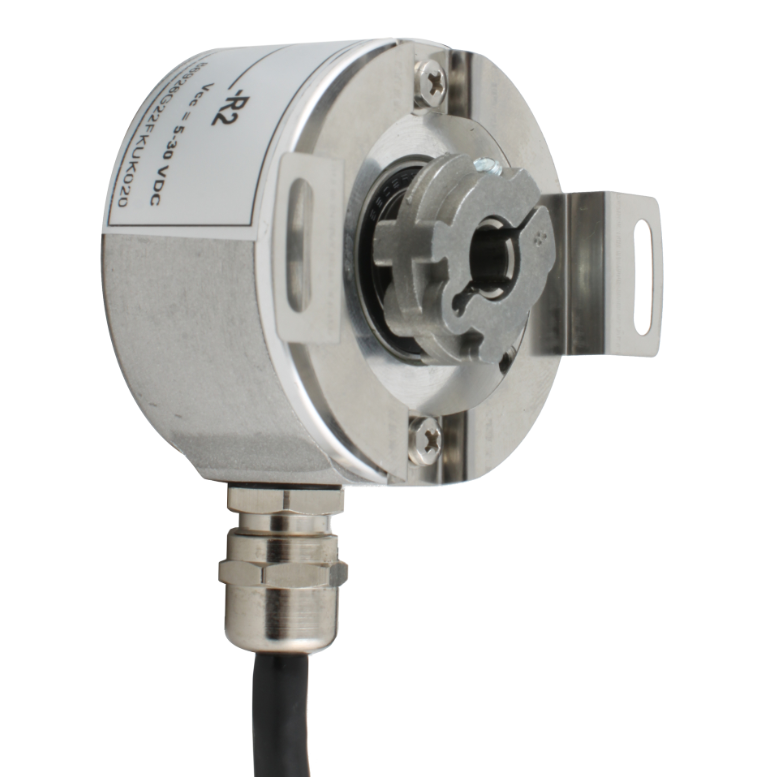

Серия EIP 50 выпускается в разных исполнениях по типу присоединения и электрическим параметрам. Доступны варианты S — сервофланец, B — зажимной фланец, H — полый вал; исполнения O — оптический и M — магнитный. Для выступающего вала доступны диаметры 6, 8 и 10 мм, для полого вала — 8, 10, 12 и 14 мм; другие значения возможны по запросу. По типу выхода предусмотрены исполнения 3: ABZ, 4: AB+A’B’, 6: ABZ+A’B’Z’. Стандартное электросоединение — радиальный кабель 2 м (R2). По питанию и выходной цепи доступны варианты 5V, 245V и 30V.
