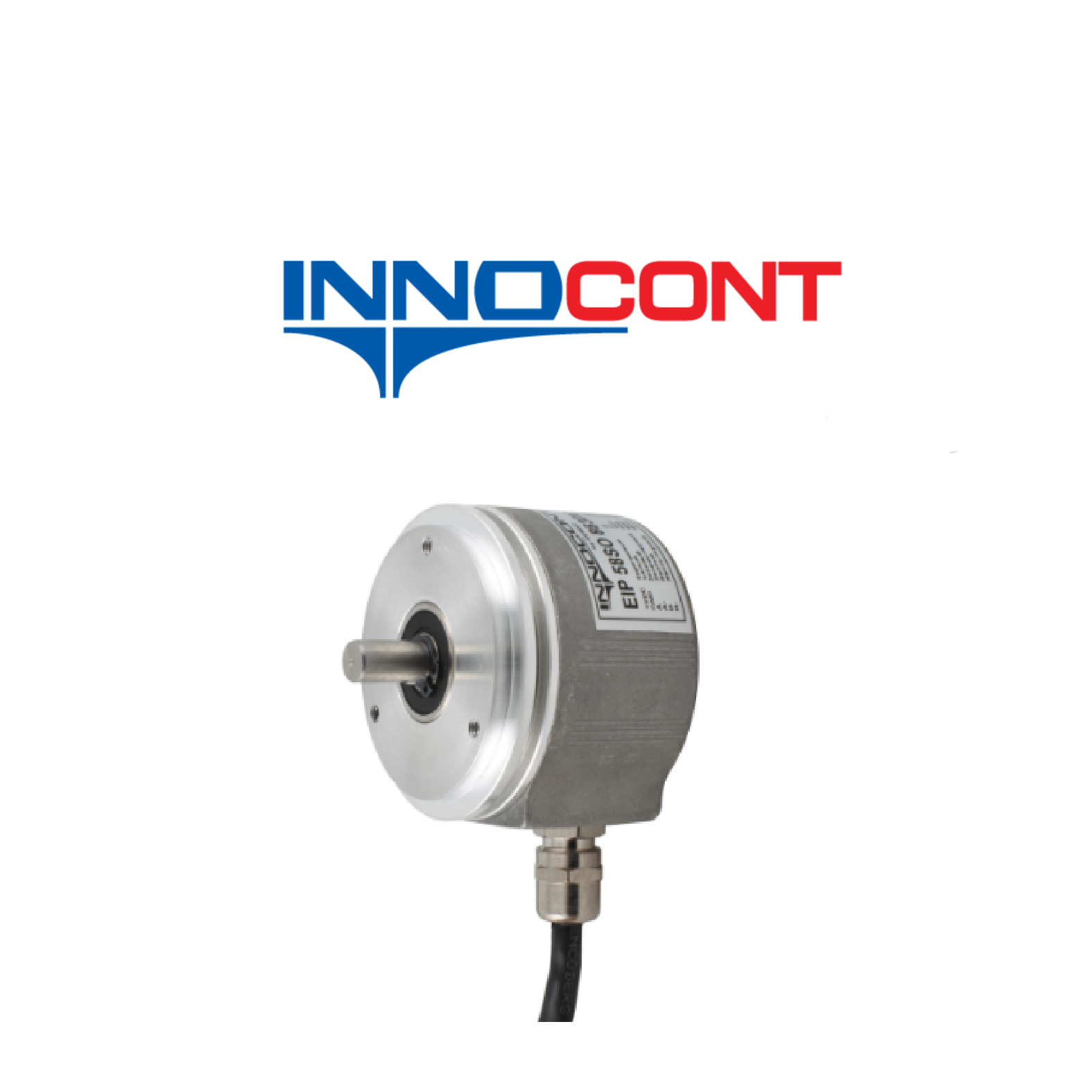

Программируемые инкрементальные энкодеры INNOCONT серии EIP 58

INNOCONT серии EIP 58 – представляет собой программируемый инкрементальный энкодер в общепромышленном исполнении. Предназначен для определения углового положения, скорости и направления вращения вала в системах автоматизации, приводной технике и промышленном оборудовании. Серия выполнена в корпусе диаметром 58 мм и применяется в задачах, где требуется высокая точность и возможность гибкой настройки разрешения.
Принцип работы:
Энкодер преобразует вращение вала в последовательность импульсных сигналов. Для серии EIP 58 предусмотрены выходы A и B со сдвигом фазы 90°, а также канал Z; по этим сигналам система управления определяет направление вращения, скорость и положение вала. В паспорте также указано, что нулевая метка настраивается в положениях 90°, 180°, 270° и 360°, а все каналы поддаются настройке.
Отличительные особенности:

Серия EIP 58 отличается стандартным промышленным типоразмером Ø58 мм, прочной конструкцией механической и электрической частей и возможностью программирования разрешения в диапазоне от 1 до 65 536 имп/об. Энкодеры выпускаются с выступающим или полым валом, поддерживают подключение к ПК и настройку с помощью программатора EP PT-PC и специального ПО. По паспорту доступны питание 4,75…30 В DC, выходная частота до 2 МГц, защита от короткого замыкания, обратной полярности и перенапряжения. Степень защиты составляет IP65 для версий с выступающим валом и IP54 для версий с полым валом. Максимальная скорость вращения достигает 12 000 об/мин, рабочая температура — от -20 до +85 °C.

Применение:

Программируемые инкрементальные энкодеры INNOCONT серии EIP 58 применяются в приводах, электродвигателях, редукторах, конвейерном, упаковочном и другом промышленном оборудовании, где требуется точный контроль параметров вращения. Возможность программирования разрешения позволяет адаптировать энкодер под конкретную задачу без замены устройства на другую модель, что удобно при модернизации оборудования и унификации складских позиций. Это описание применения является инженерным выводом на основе назначения серии и параметров, указанных в карточке и паспорте.

Опции:

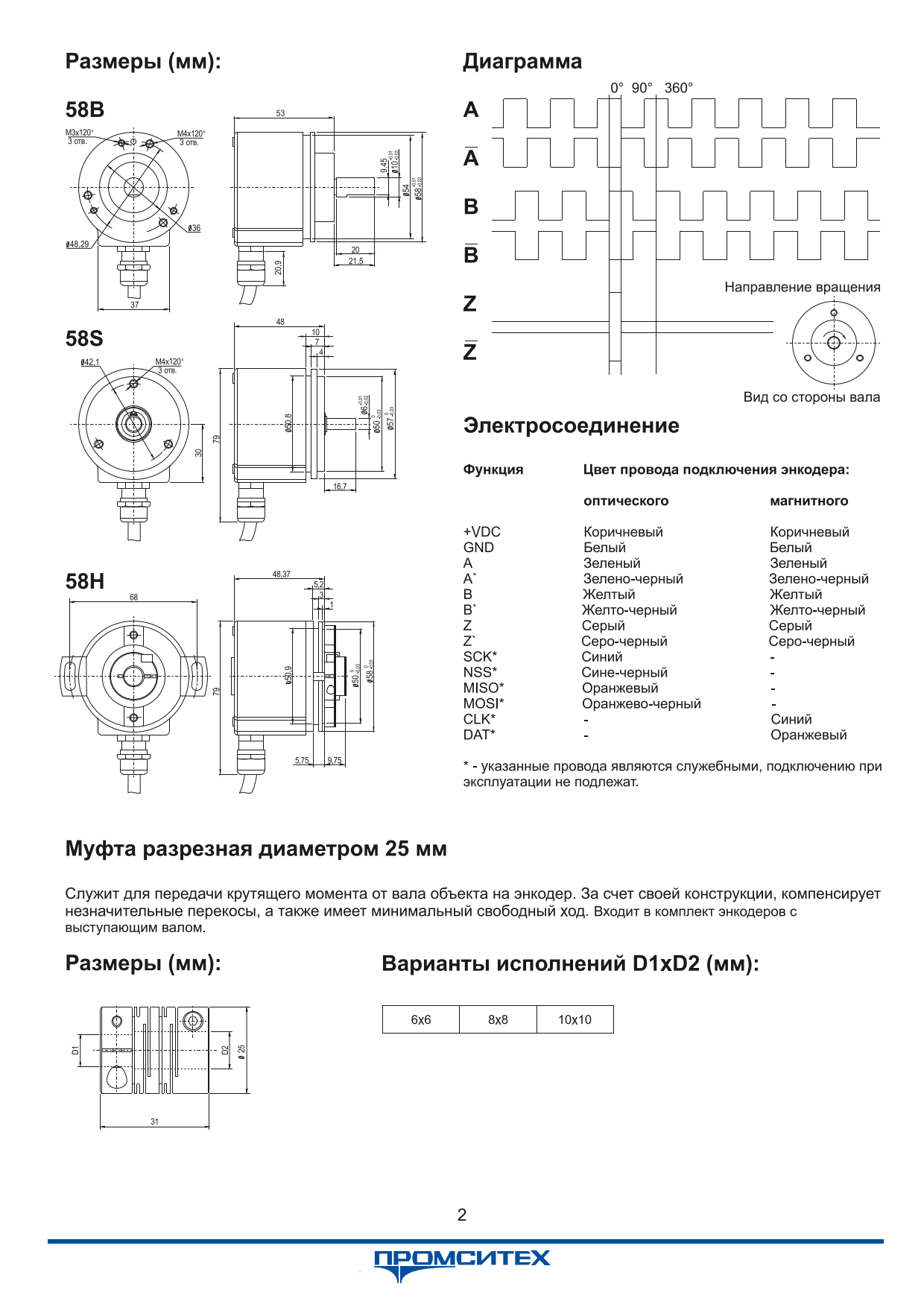

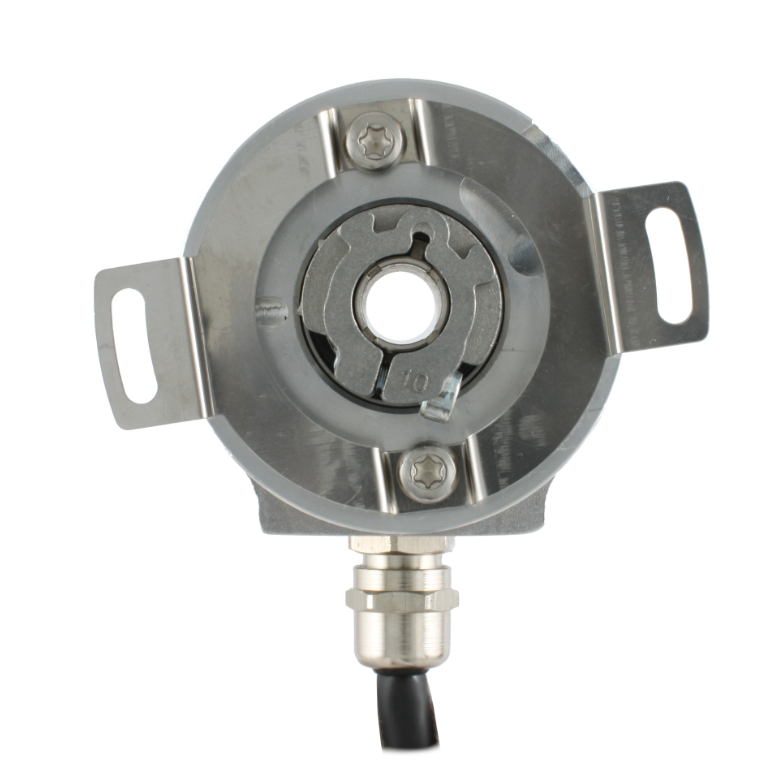

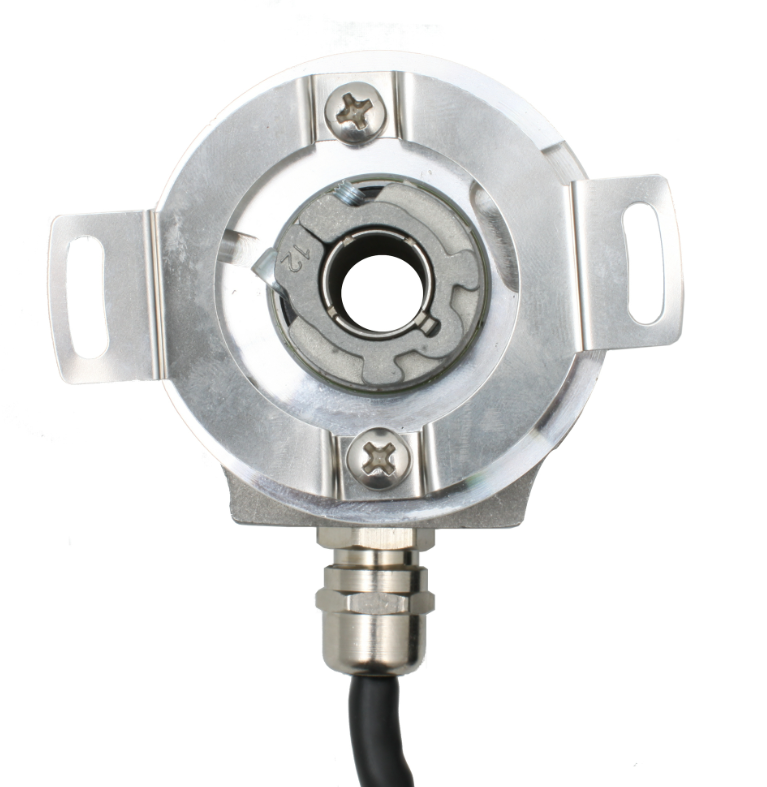

Серия EIP 58 выпускается в разных исполнениях по типу присоединения и механике. По паспорту доступны варианты с выступающим валом и с полым валом, а среди типовых габаритных исполнений указаны 58B, 58S и 58H. Для выступающего вала доступны диаметры 6, 8 и 10 мм, для полого вала — 8, 10, 12, 14 и 15 мм, другие значения возможны по запросу. Для энкодеров с выступающим валом в комплект входит разрезная муфта диаметром 25 мм, компенсирующая небольшие перекосы и имеющая минимальный свободный ход.
