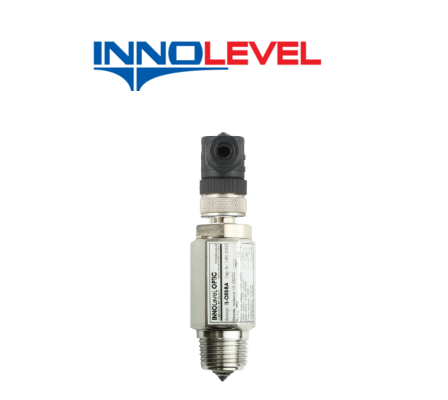

Оптический датчик-сигнализатор уровня INNOLEVEL OPTIC

INNOLEVEL OPTIC – представляет собой оптический сигнализатор уровня в общепромышленном исполнении. Служит для контроля уровня жидких сред и линий розлива. Применяется для пищевых и непищевых прозрачных жидкостей, не склонных к налипанию, и может использоваться для сигнализации достижения заданного уровня в емкостях и трубопроводах.
Принцип работы:

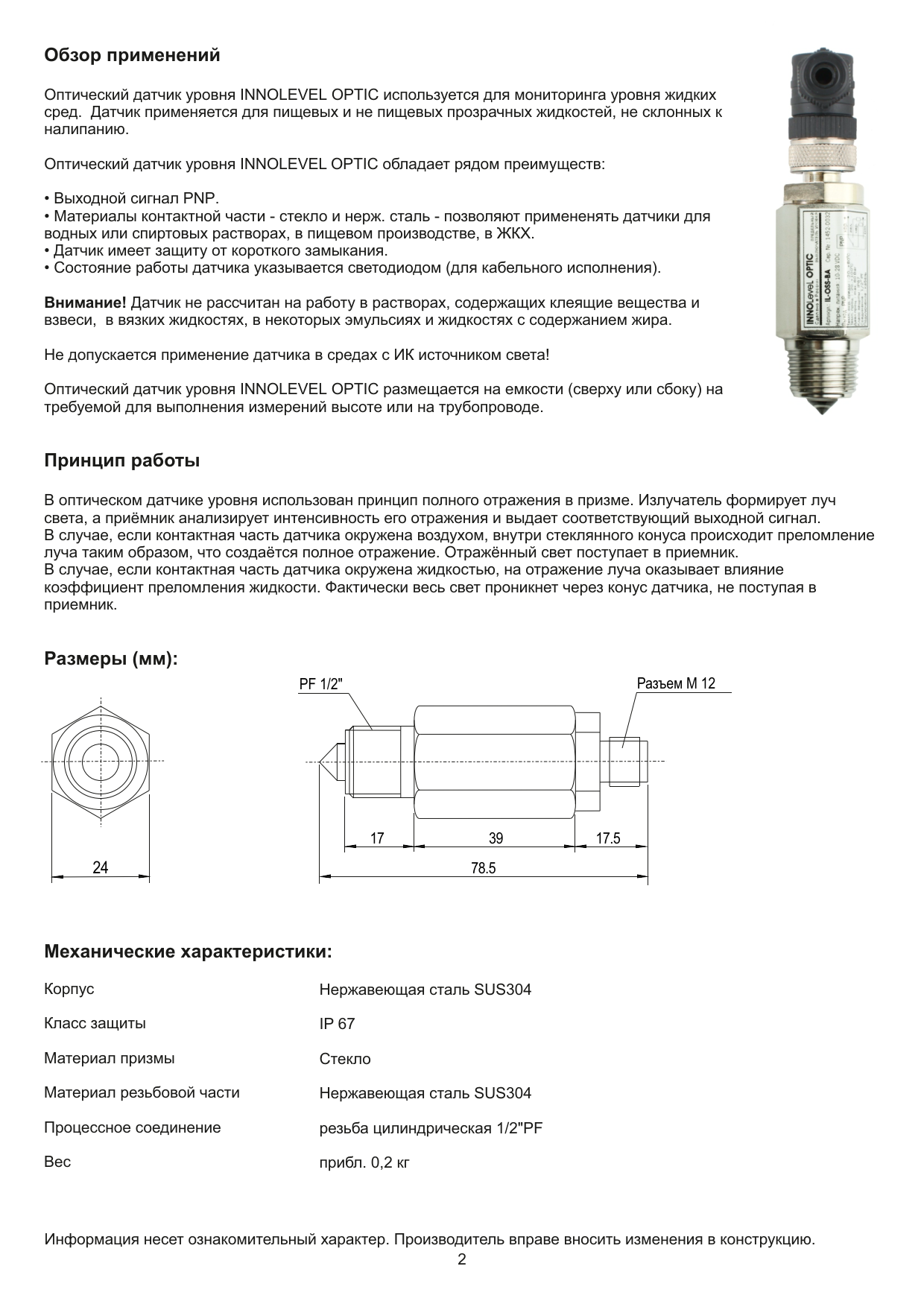

В основе работы датчика лежит принцип полного отражения в призме. Излучатель формирует световой луч, а приемник анализирует интенсивность его отражения. Если контактная часть датчика находится в воздухе, внутри стеклянного конуса возникает полное отражение, и отраженный свет поступает в приемник. Если же контактная часть окружена жидкостью, коэффициент преломления среды изменяет прохождение луча, и свет практически не возвращается в приемник, за счет чего формируется выходной сигнал.
Отличительные особенности:

Оптический сигнализатор уровня INNOLEVEL OPTIC отличается компактным исполнением и простым принципом действия. Материалы контактной части - стекло и нержавеющая сталь, что позволяет применять датчик для водных и спиртовых растворов, в пищевом производстве и в ЖКХ. Датчик имеет выходной сигнал PNP, защиту от короткого замыкания, а в кабельном исполнении состояние работы отображается светодиодом. Монтаж возможен сверху или сбоку емкости, а также на трубопроводе. Основные параметры исполнения: степень защиты IP67, процессное соединение 1/2" PF, питание 10–28 VDC, температура процесса от -20 до +100 °C, рабочее давление до 60 бар.

Применение:

Датчик INNOLEVEL OPTIC применяется для контроля уровня прозрачных жидких сред в резервуарах, емкостях, технологических баках и трубопроводах. Типовые области применения - линии розлива, контроль водных и спиртовых растворов, использование в пищевом производстве, а также в системах ЖКХ. Датчик подходит для задач сигнализации наличия или отсутствия жидкости в точке контроля, где требуется надежное и быстрое срабатывание. При этом он не предназначен для вязких жидкостей, сред с налипанием, взвесями, рядом эмульсий и жидкостей с содержанием жира.

Опции:
Для монтажа и подключения могут использоваться дополнительные принадлежности: приварная бобышка для датчиков с резьбой 1/2" PF, а также разъемы M12x4 и соединительные кабели в прямом или угловом исполнении различной длины. Эти элементы не входят в стандартный комплект поставки, но позволяют упростить установку датчика на объекте.
