Габаритные и присоединительные размеры АИР
Выберите таблицу по монтажному исполнению и строку по типоразмеру и числу полюсов двигателя. Все размеры указаны в миллиметрах. Нажмите на чертёж, чтобы открыть его в полном размере.

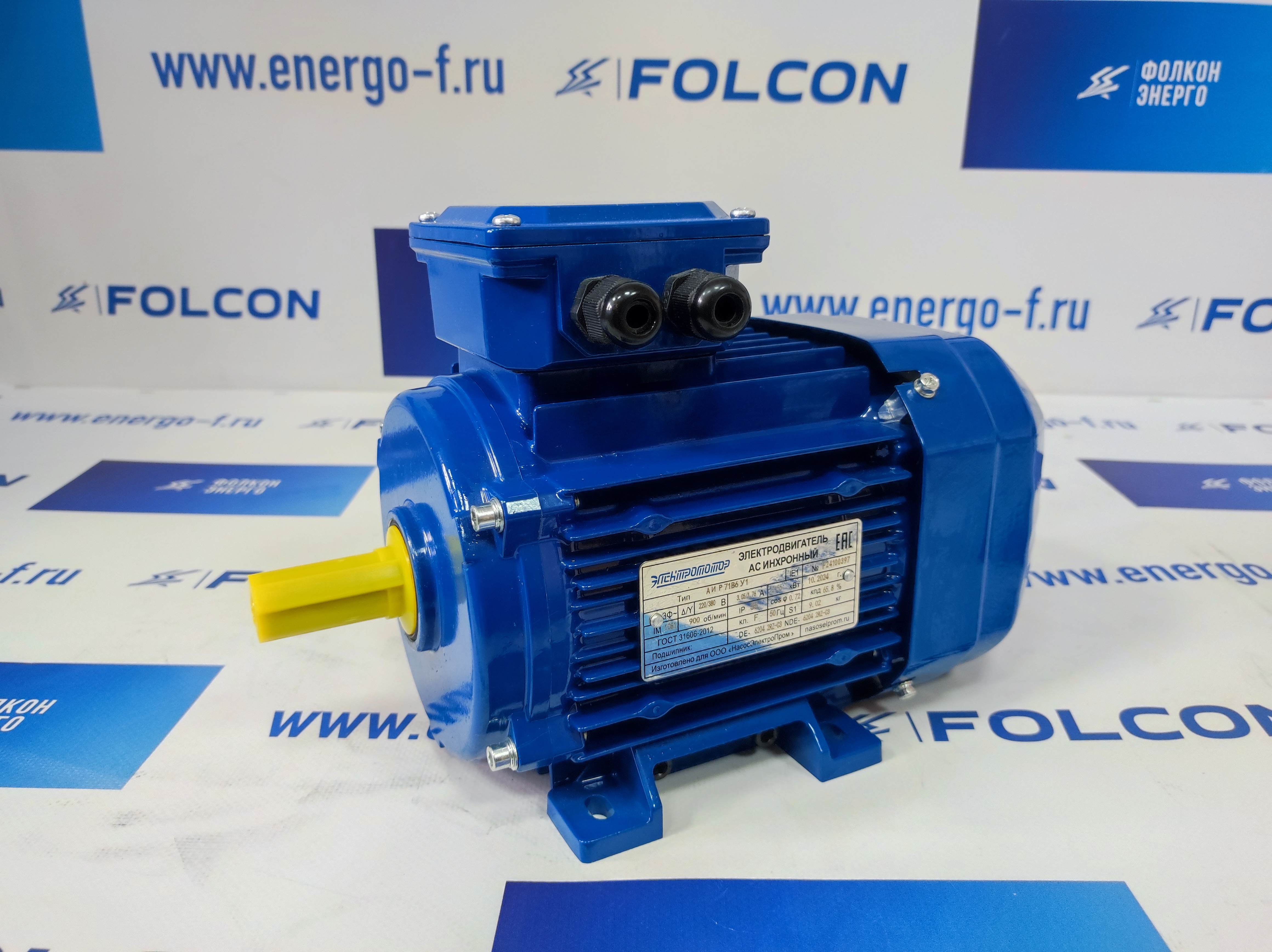

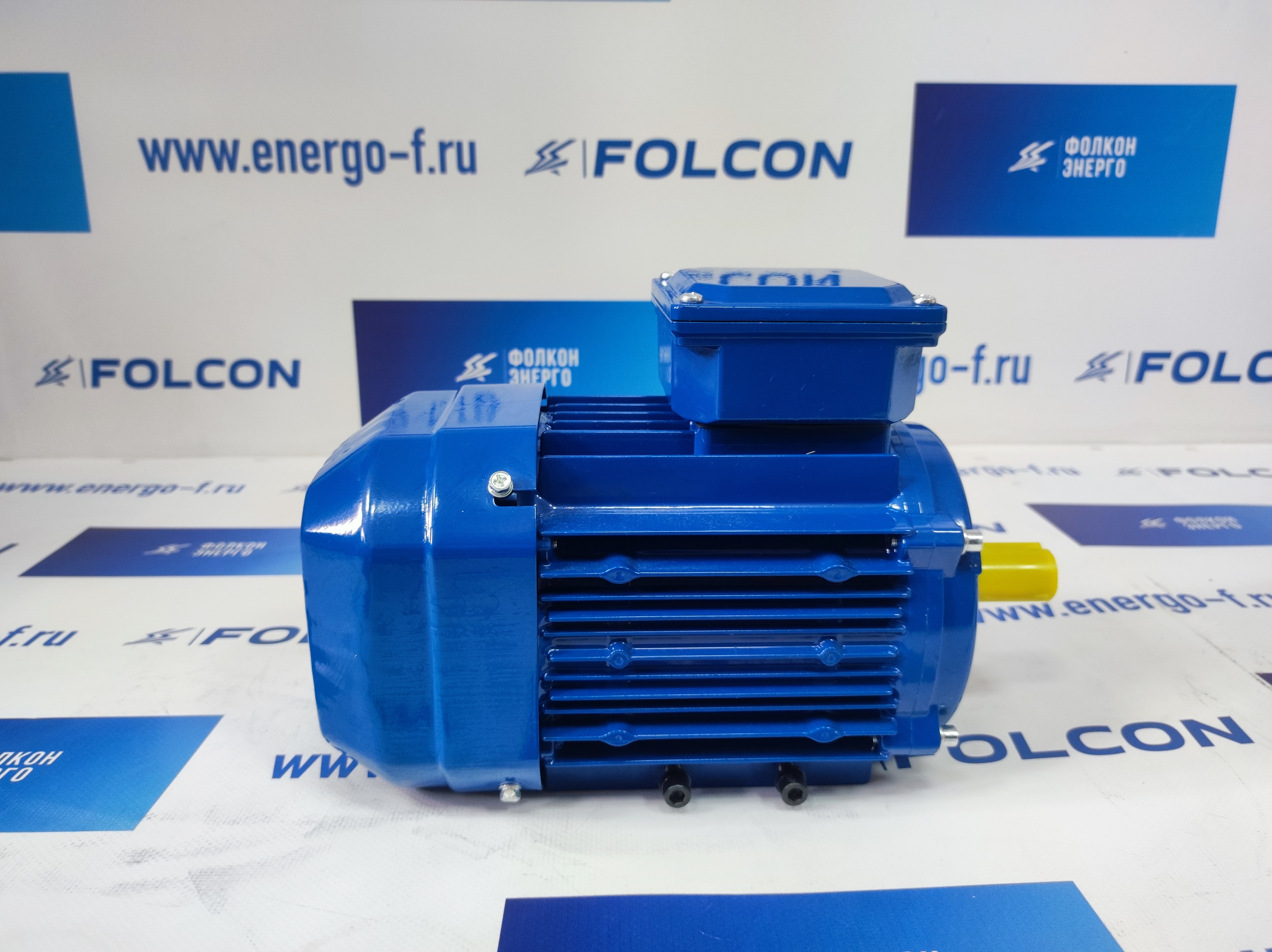

Монтажное исполнение IM 1081 — на лапах
Монтажное исполнение IM 2081 — на лапах с фланцем
Электродвигатели серии АИР
Трёхфазные асинхронные общепромышленные электродвигатели с короткозамкнутым ротором предназначены для привода производственного оборудования. Серия включает разные мощности, частоты вращения и монтажные исполнения.
Принцип работы
Трёхфазная обмотка статора создаёт вращающееся магнитное поле, под действием которого вращается ротор. Частота вращения зависит от числа полюсов и частоты питающей сети; при работе под нагрузкой она ниже синхронной.
Основные характеристики
В таблице этой карточки представлены двигатели мощностью от 0,12 до 315 кВт с группами частоты вращения 750, 1000, 1500 и 3000 об/мин. Эти значения обозначают синхронную частоту при 50 Гц. Номинальная частота вращения под нагрузкой приведена в каталоге. Мощность, напряжение, ток и монтажное исполнение выбираются для конкретной модификации.
Конструкция и режим работы
Базовые двигатели серии АИР имеют закрытое обдуваемое исполнение. В каталоге указаны степень защиты IP54–IP55, класс изоляции F и продолжительный режим работы S1. Климатическое исполнение и категорию размещения проверяют по обозначению и паспорту выбранного двигателя.
Монтажные исполнения
В этой карточке представлены два варианта: IM 1081 — на лапах и IM 2081 — на лапах с фланцем. Для установки проверяют высоту оси вращения, диаметр и длину конца вала, расположение крепёжных отверстий, а для фланцевого исполнения — также присоединительные размеры фланца.
Как читать обозначение
Например, в обозначении АИР100L4У2 число 100 указывает высоту оси вращения в миллиметрах, L — вариант длины станины, 4 — число полюсов, У2 — климатическое исполнение и категорию размещения. Монтажный код IM 1081 или IM 2081 указывается отдельно.
Применение
Двигатели используют в приводах насосов, вентиляторов, компрессоров, конвейеров, станков и другого промышленного оборудования. Для подбора учитывают нагрузку механизма, требуемую мощность, скорость вращения и условия эксплуатации.
Подбор и документация
Сверьте полное обозначение двигателя, мощность, питание и способ монтажа с таблицей модификаций. Во вкладке «Размеры» размещены чертежи и таблицы для IM 1081 и IM 2081; для увеличения нажмите на изображение. По названию модификации открывается общий каталог с характеристиками и размерами серии АИР. Схему соединения обмоток выбирают по напряжению сети и данным на заводской табличке двигателя.
