Подробно расскажем о товарах, рассчитаем стоимость и подготовим индивидуальное предложение!
Подбор по параметрам
Выгрузка модификаций
PDF со всеми найденными модификациями с учётом применённых фильтров: 335
Сохранить выгрузку
Тип
Р(кВт)
U(В)
Ток (А)
n, об./мин
Исп.
Цена, руб
Заказать
Габаритные и присоединительные размеры
Выберите строку по полному типоразмеру, числу полюсов и монтажному исполнению. Размеры указаны в миллиметрах. Нажмите на чертёж, чтобы открыть его в полном размере.
IM 1081 (B3) и IM 2081 (B35)
IM 2181 (B34)

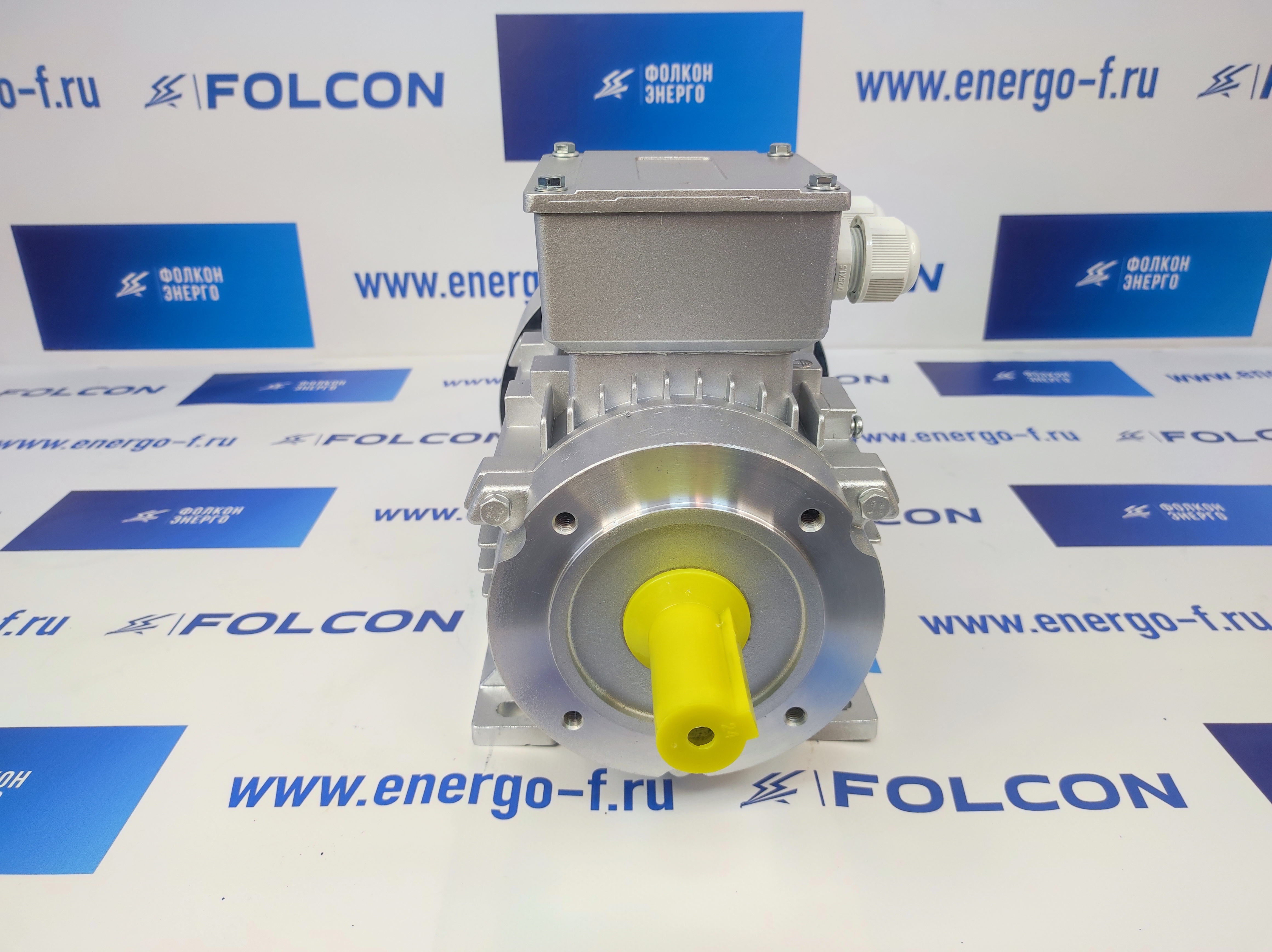

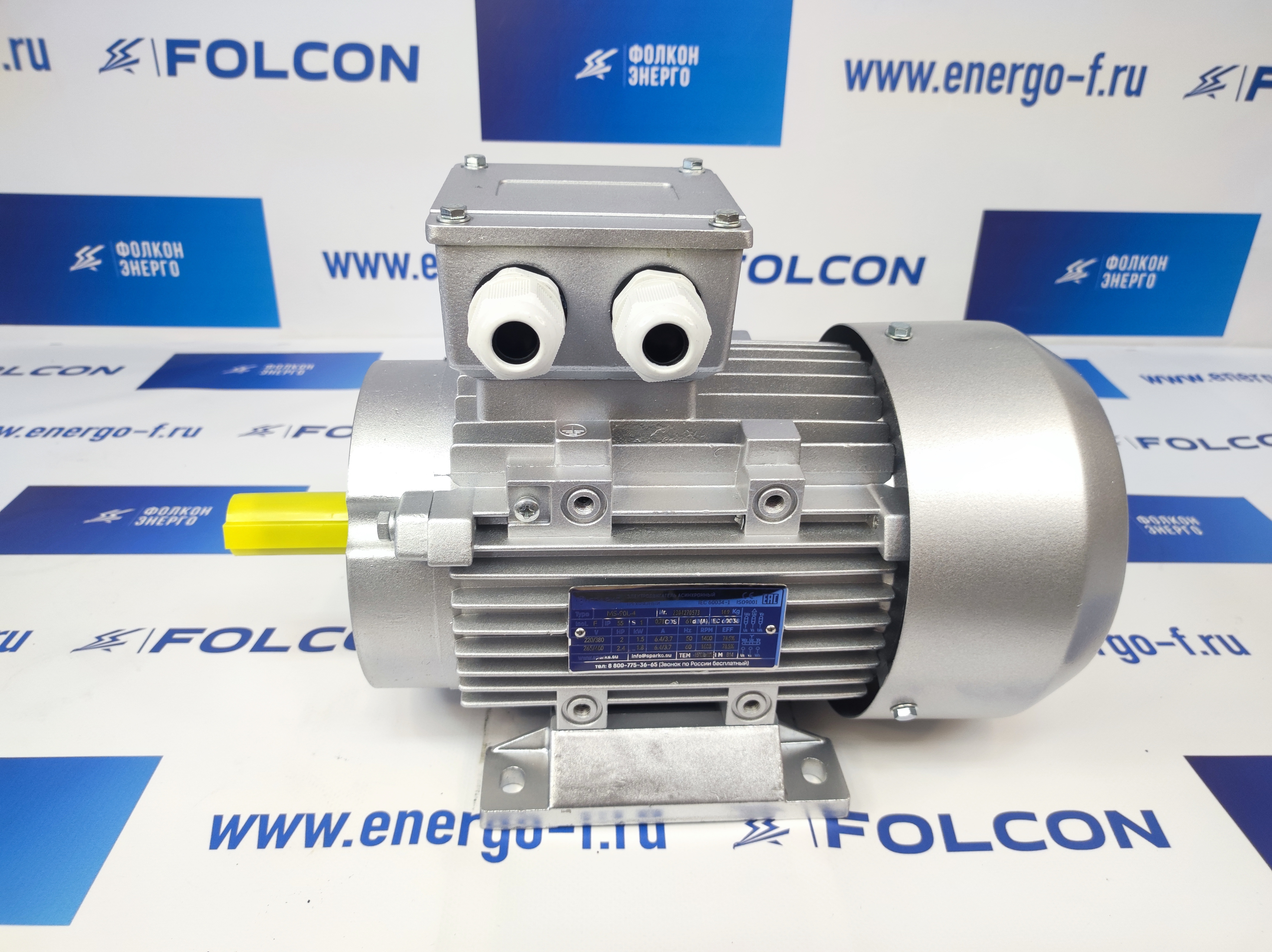

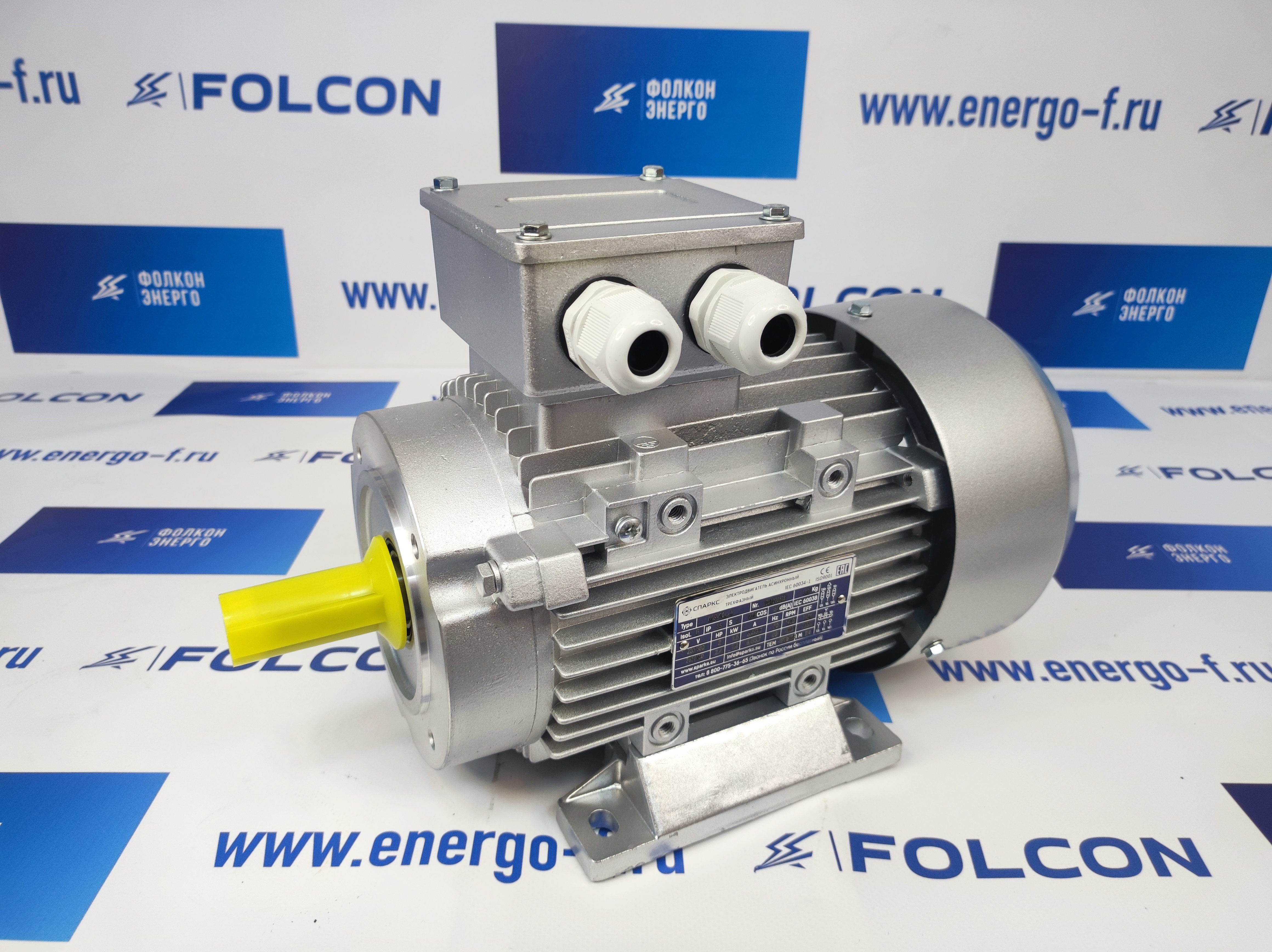

Электродвигатели серии АИС
Трёхфазные асинхронные электродвигатели серии АИС с короткозамкнутым ротором имеют привязку мощностей и установочных размеров по системе CENELEC/DIN. Предназначены для привода промышленного оборудования.
Принцип работы
Вращающееся магнитное поле статора создаёт вращающий момент на роторе. Число полюсов определяет синхронную частоту вращения; под нагрузкой ротор вращается несколько медленнее. Номинальные обороты приведены в каталоге для конкретного типоразмера.
Основные характеристики
В таблице представлены мощности от 0,06 до 315 кВт и группы частоты вращения 750, 1000, 1500 и 3000 об/мин при частоте сети 50 Гц. Напряжение, ток, мощность и монтажный код проверяют по выбранной модификации и заводской табличке двигателя.
Отличия от серии АИР
У серий АИС и АИР различается привязка мощности к габариту и установочным размерам. Подбирать замену только по внешнему виду или высоте оси недостаточно: сравните мощность, диаметр и длину вала, крепление и размеры фланца.
Монтажные исполнения
В таблице используются IM 1081 — на лапах, IM 2081 — на лапах с фланцем и IM 2181 — на лапах с малым фланцем. Доступность зависит от типоразмера; специальные исполнения отдельно указаны в обозначении.
Применение
Используются в приводах насосов, вентиляционных установок, конвейеров, станков и другого промышленного оборудования. Режим работы, степень защиты, климатическое исполнение и схему соединения обмоток проверяют по паспорту выбранного двигателя.
Подбор и документация
Для заказа укажите полное обозначение, требуемую мощность, обороты, питание и способ монтажа. Во вкладке «Размеры» размещены таблицы серии АИС. По названию модификации открывается общий каталог с техническими характеристиками и присоединительными размерами.
