Габаритные и присоединительные размеры
Выберите строку по полному типоразмеру, числу полюсов и монтажному исполнению. Размеры указаны в миллиметрах. Нажмите на чертёж, чтобы открыть его в полном размере.

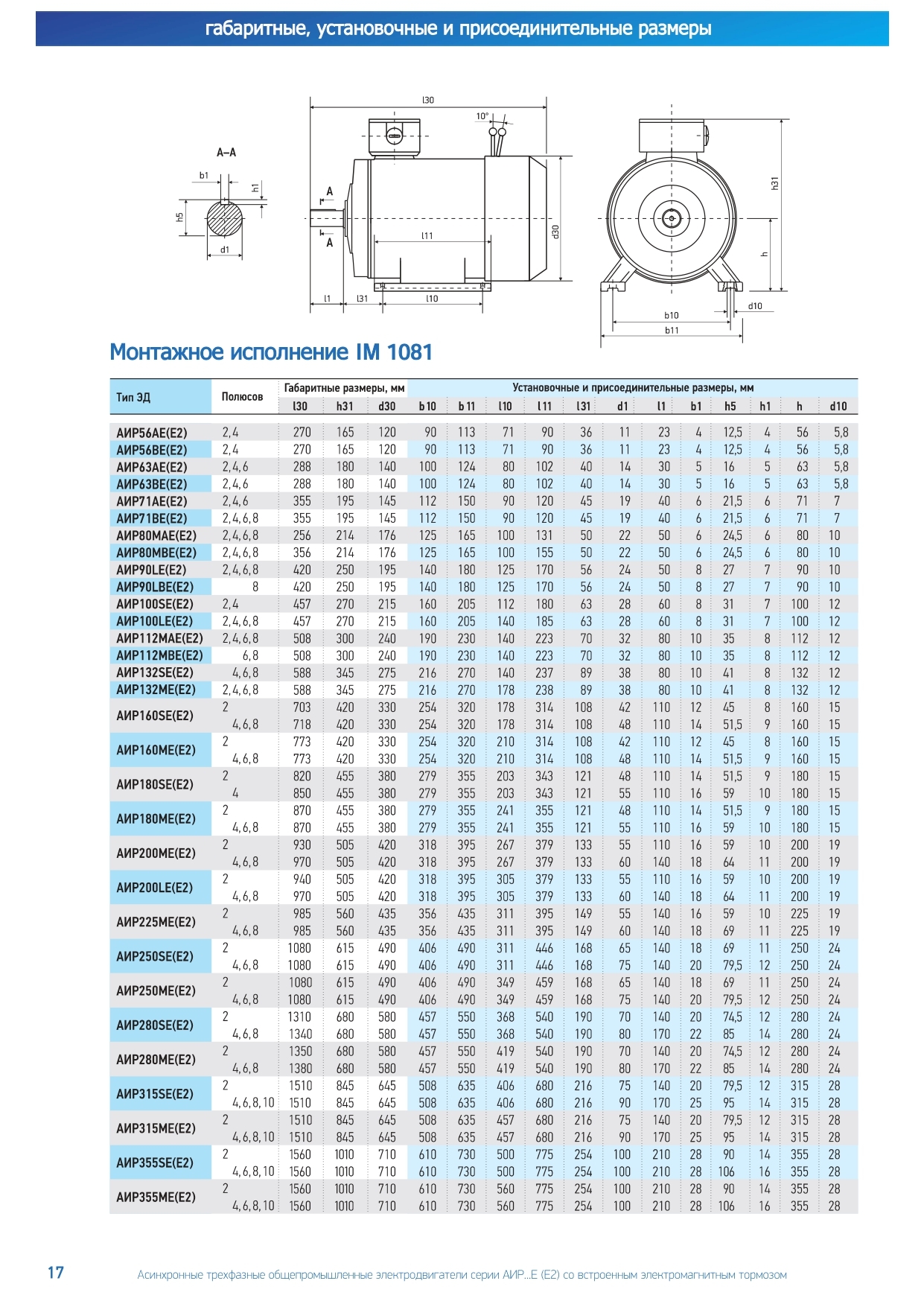

Двигатель с тормозом — IM 1081

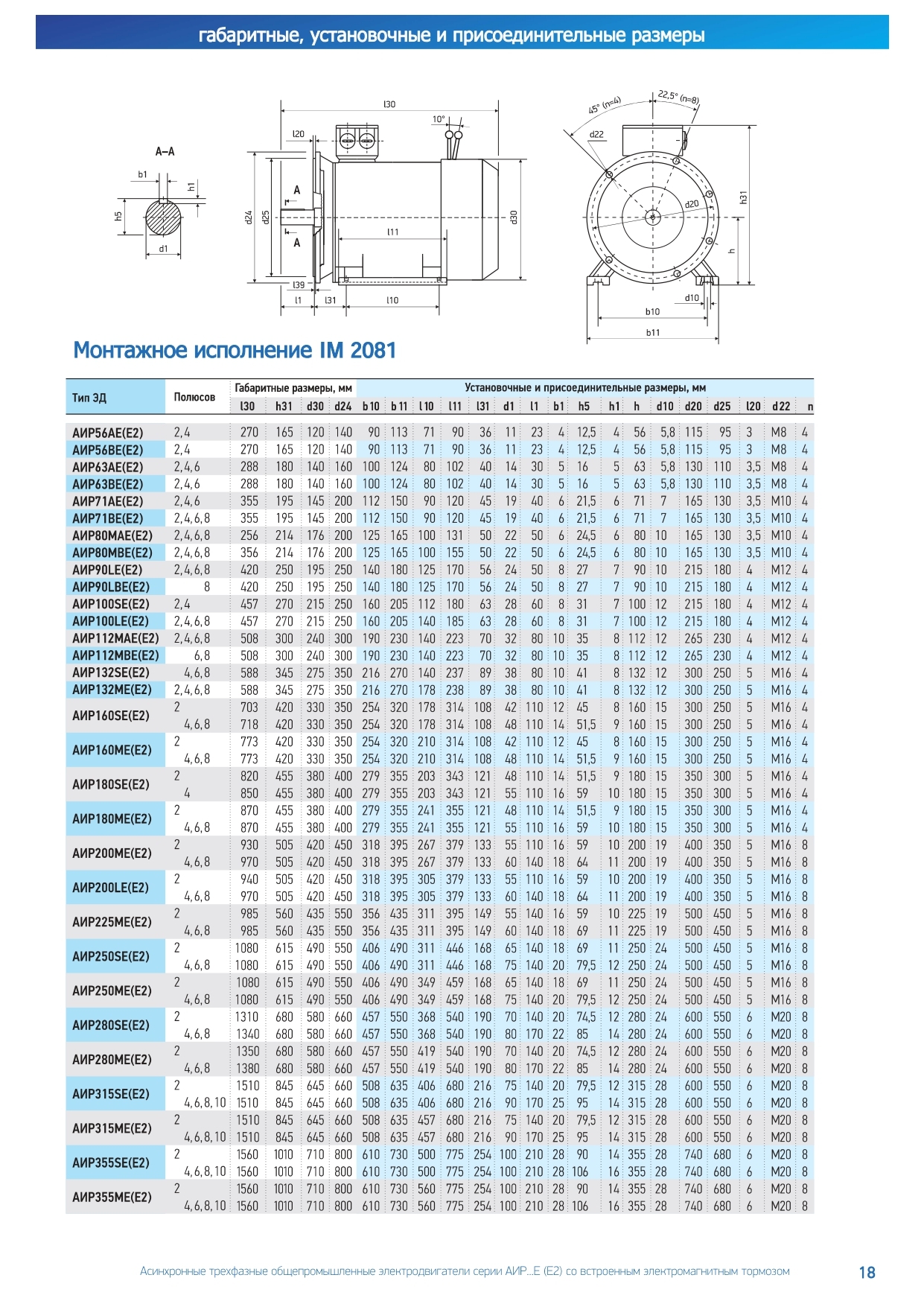

Двигатель с тормозом — IM 2081
Электродвигатели ED, ED2 с электромагнитным тормозом (220 В)
Асинхронные двигатели с электромагнитным тормозом предназначены для приводов, где требуется управляемая остановка или удержание механизма. Обозначение ED, ED2 используется в карточке для исполнения с питанием тормоза 220 В.
Питание двигателя и тормоза
Указанные в названии раздела 220 В относятся к тормозу. Напряжение питания самого двигателя указывается отдельно в таблице модификаций. Схему подключения двигателя, тормоза и управляющих цепей необходимо сверить с паспортом поставляемого исполнения.
Основные характеристики
В таблице представлены мощности 0,12–5,5 кВт и группы частоты вращения 750, 1000, 1500 и 3000 об/мин. Номинальные обороты, ток, момент тормоза и допустимую частоту включений выбирают для конкретного механизма.
Принцип действия
Электромагнитный тормоз управляет остановкой и удержанием вала. Порядок растормаживания, тип питания, наличие ручного растормаживания и тормозной момент зависят от установленного тормозного узла. Нельзя переносить параметры одного тормоза на все типоразмеры серии.
Монтаж и размеры
В карточке представлены двигатели на лапах и на лапах с фланцем. Из-за тормозного узла общая длина отличается от базового двигателя. Для установки используйте чертежи двигателя с тормозом, а не размеры обычного АИР без этого узла.
Применение
Используются в транспортных механизмах, станочном оборудовании, складских системах и других приводах с заданными условиями остановки. При подборе учитывают инерцию нагрузки, число пусков и торможений, требуемый тормозной момент и режим работы.
Подбор и документация

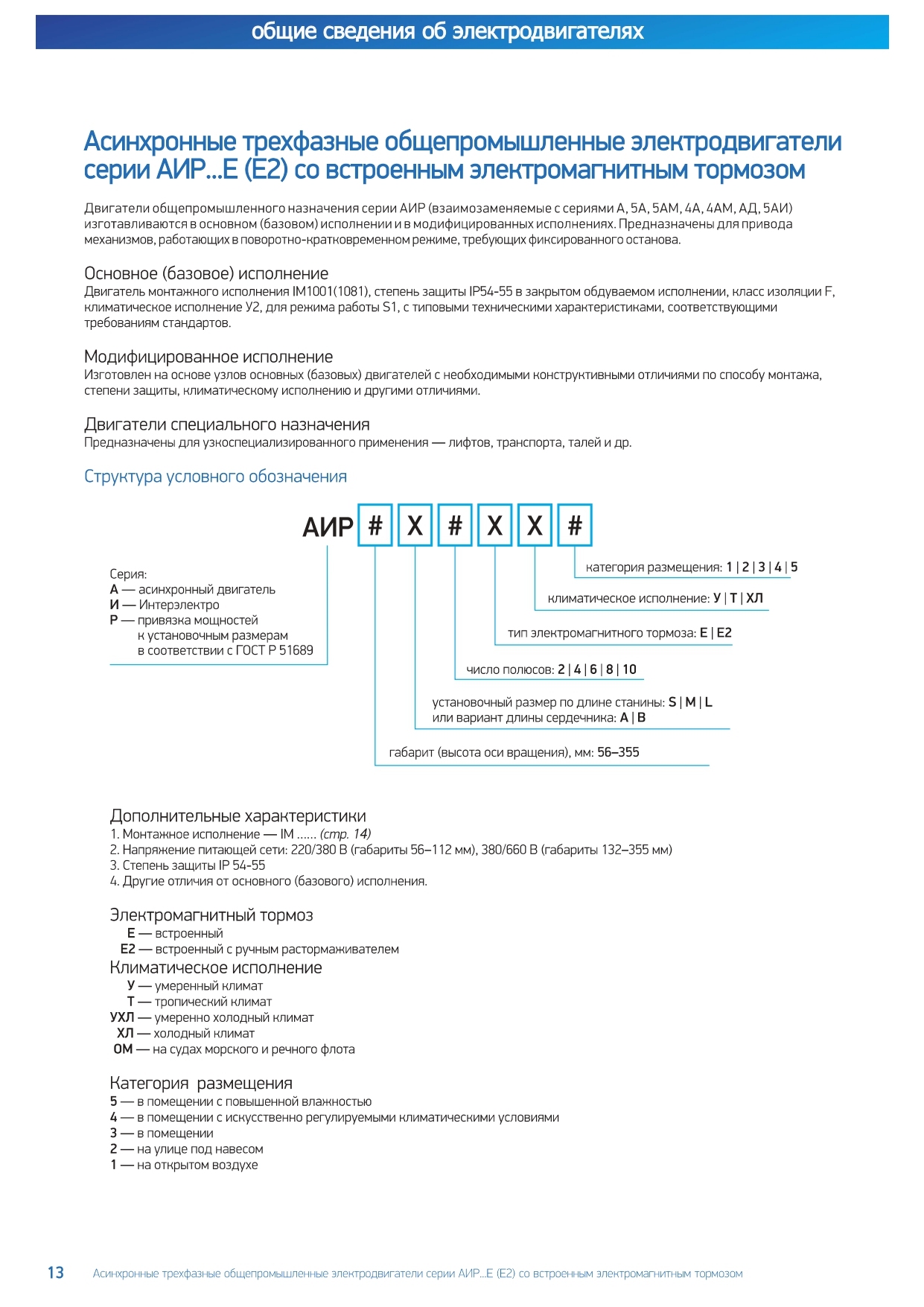

Укажите полное обозначение двигателя, мощность, скорость, монтажное исполнение и напряжение тормоза. Во вкладке «Размеры» размещены чертежи серии АИР…Е (Е2) с тормозом. По названию модификации открывается серийный каталог; окончательную комплектацию проверяют по паспорту заказа.
