Горизонтальные насосы типа Д, 1Д

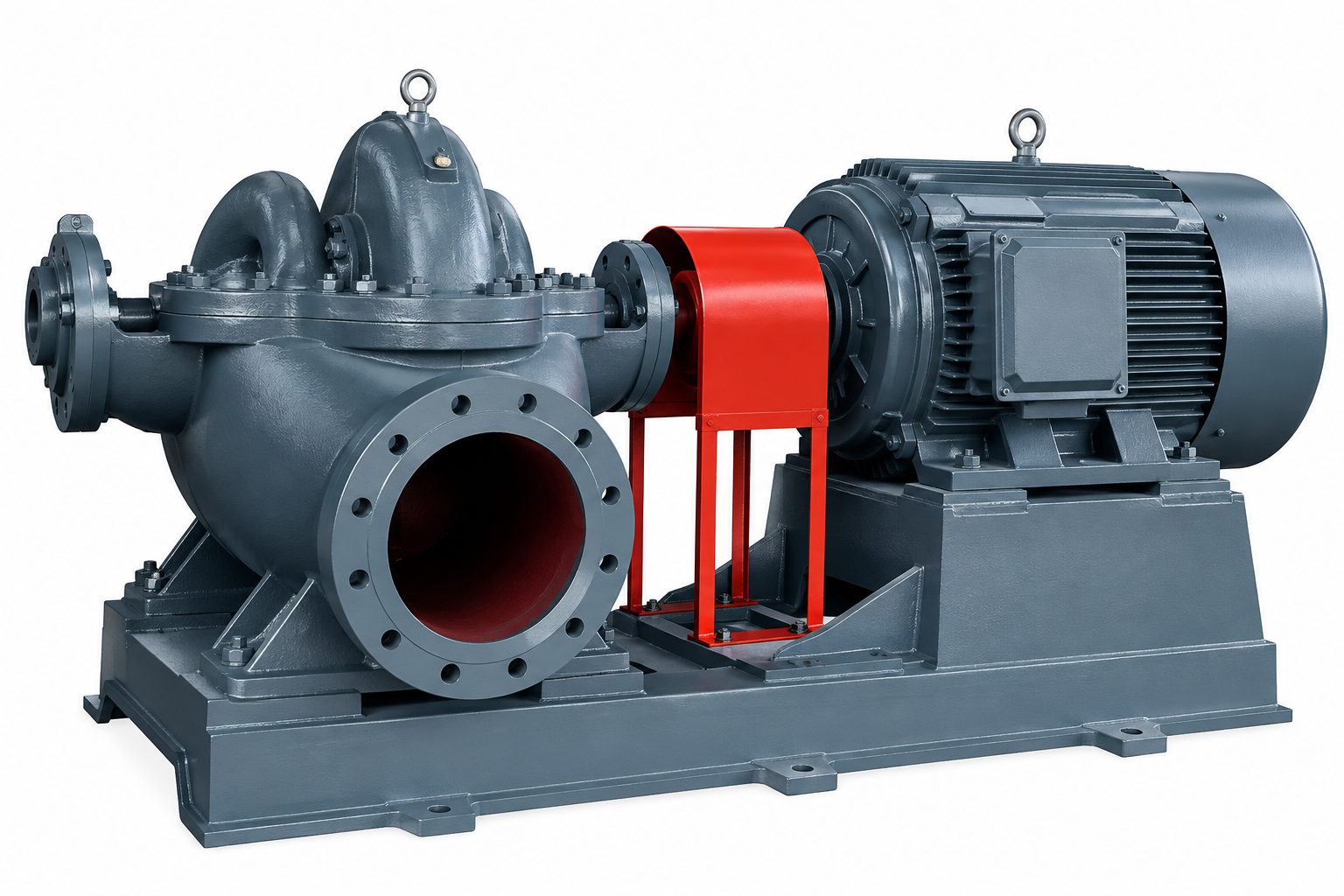

Насосы Д, 1Д – представляют собой горизонтальные центробежные одноступенчатые насосы с горизонтальным разъемом корпуса и рабочим колесом двустороннего входа. Предназначены для перекачивания воды и жидкостей, сходных с водой по вязкости и химической активности. Применяются преимущественно на насосных станциях городского и промышленного водоснабжения.

Принцип работы
Перекачиваемая жидкость поступает к рабочему колесу одновременно с двух сторон. При вращении колеса жидкость под действием центробежной силы перемещается к его периферии, приобретает необходимую скорость и давление, после чего направляется в напорный трубопровод. Двусторонний вход рабочего колеса позволяет снизить осевые нагрузки и обеспечивает стабильную работу насоса при больших значениях подачи. Горизонтальный разъем корпуса упрощает доступ к внутренним элементам при техническом обслуживании и ремонте.

Отличительные особенности:
Насосы Д и 1Д имеют горизонтальную конструкцию и рабочее колесо двустороннего входа, что делает их подходящими для систем с высокой производительностью. Рабочее колесо изготавливается из чугуна СЧ20, вал — из стали 45, уплотнение вала — двойное сальниковое. Допустимая температура перекачиваемой жидкости составляет до +85 °C. Содержание абразивных включений допускается не более 0,05% по массе, максимальный размер частиц — 0,2 мм. Допустимая высота всасывания в зависимости от исполнения составляет от 2,5 до 6,5 м.

Применение:
Насосы Д, 1Д применяются на городских и промышленных насосных станциях, в системах водоснабжения, водооборота, ирригации и других стационарных установках, где необходимо перекачивание больших объемов воды. Благодаря широкому диапазону производительности серия подходит для крупных коммунальных и промышленных объектов. На представленных производителем типоразмерах подача достигает сотен кубометров в час, а напор — более 100 м.

Опции:
Насосы Д и 1Д выпускаются в широком диапазоне типоразмеров с различными значениями подачи, напора, мощности двигателя и частоты вращения. Для многих моделей доступны исполнения с уменьшенной обточкой рабочего колеса «а» и «б», позволяющие получить другие рабочие характеристики при сохранении базовой конструкции насоса. В зависимости от модели применяются электродвигатели с частотой вращения около 1450 или 2900 об/мин. Насосные агрегаты комплектуются электродвигателями различной мощности в зависимости от требуемой подачи и напора.
