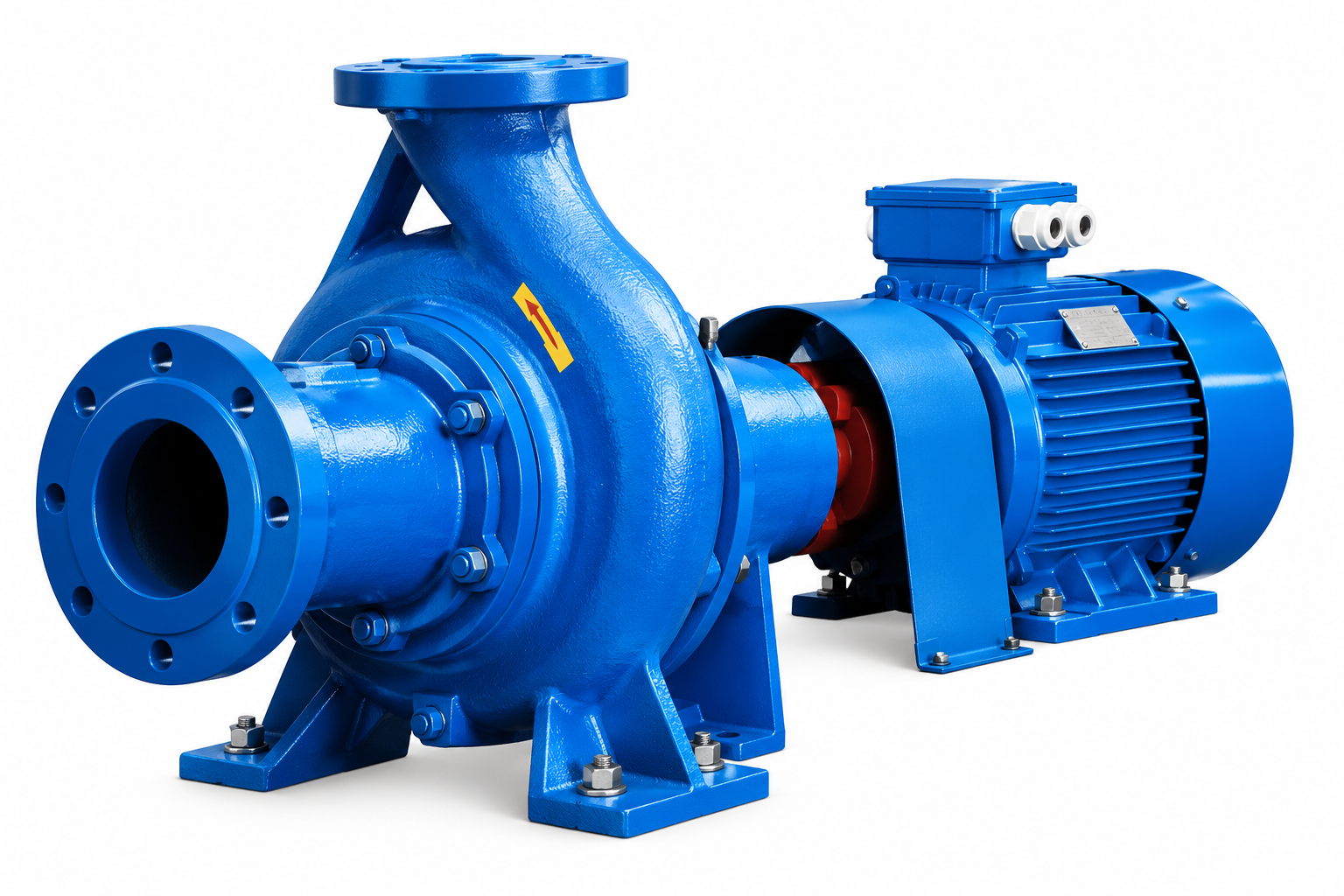

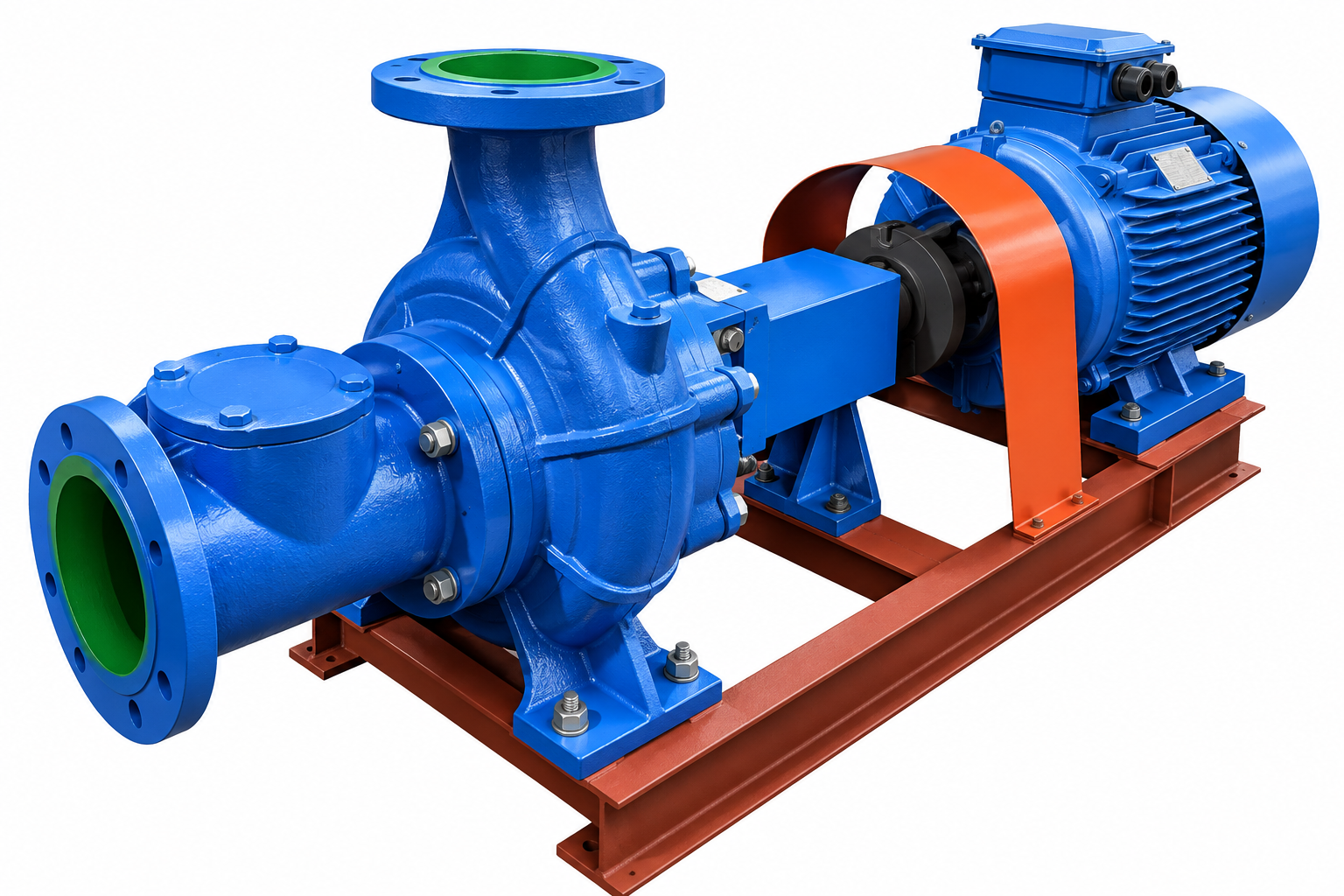

Сточно-массные насосы типа СМ

Насосы СМ – представляют собой центробежные сточно-массные насосы, предназначенные для перекачивания фекальных вод, городских, бытовых и производственных сточных масс, а также других загрязненных жидкостей. Конструкция насосов СМ близка к консольным насосам типа К, однако отличается увеличенным проходным сечением рабочего колеса и корпуса, что позволяет работать с жидкостями, содержащими механические включения.

Принцип работы
Работа насоса основана на центробежном принципе. Перекачиваемая жидкость поступает к рабочему колесу, которое при вращении создает центробежную силу и перемещает среду от центральной части к периферии, обеспечивая необходимый напор и подачу. Рабочее колесо насосов СМ имеет меньшее количество лопаток и увеличенную ширину проходного сечения, благодаря чему снижается вероятность засорения при перекачивании загрязненных сточных масс.

Отличительные особенности:
Корпус и рабочее колесо насосов СМ изготавливаются из серого чугуна, вал и защитная втулка — из стали. В конструкции используется двойное сальниковое уплотнение, к которому для охлаждения и создания гидравлического затвора подается техническая жидкость под давлением, превышающим давление в напорном патрубке на 0,5–1,0 атм. Насосы рассчитаны на жидкости с плотностью до 1050 кг/м³ и показателем pH от 6 до 8,5. Допускается содержание абразивных взвешенных веществ до 1% по массе, размер частиц — до 5 мм, предельная концентрация перекачиваемой массы — до 2%, содержание газа в жидкости — не более 5%. Максимальная температура перекачиваемой среды составляет +80 °C.

Применение:
Насосы СМ применяются в канализационных системах, коммунальном хозяйстве, очистных сооружениях, промышленных предприятиях и системах отвода сточных вод. Они предназначены для перекачивания бытовых, производственных и городских сточных масс, фекальных вод и других загрязненных жидкостей, в которых могут присутствовать твердые и абразивные включения.

Опции:
Насосы СМ выпускаются в широком диапазоне типоразмеров с различными значениями подачи, напора, мощности электродвигателя и частоты вращения. Доступны исполнения с различным диаметром и обточкой рабочего колеса — в том числе варианты «а» и «б». В зависимости от модели применяются частоты вращения около 2900 об/мин (/2), 1450 об/мин (/4) или 950–980 об/мин (/6). Насосные агрегаты комплектуются асинхронными электродвигателями напряжением 220/380 В или 380/660 В, в монтажном исполнении на лапах. В условном обозначении также указываются тип уплотнения, климатическое исполнение и категория размещения.
