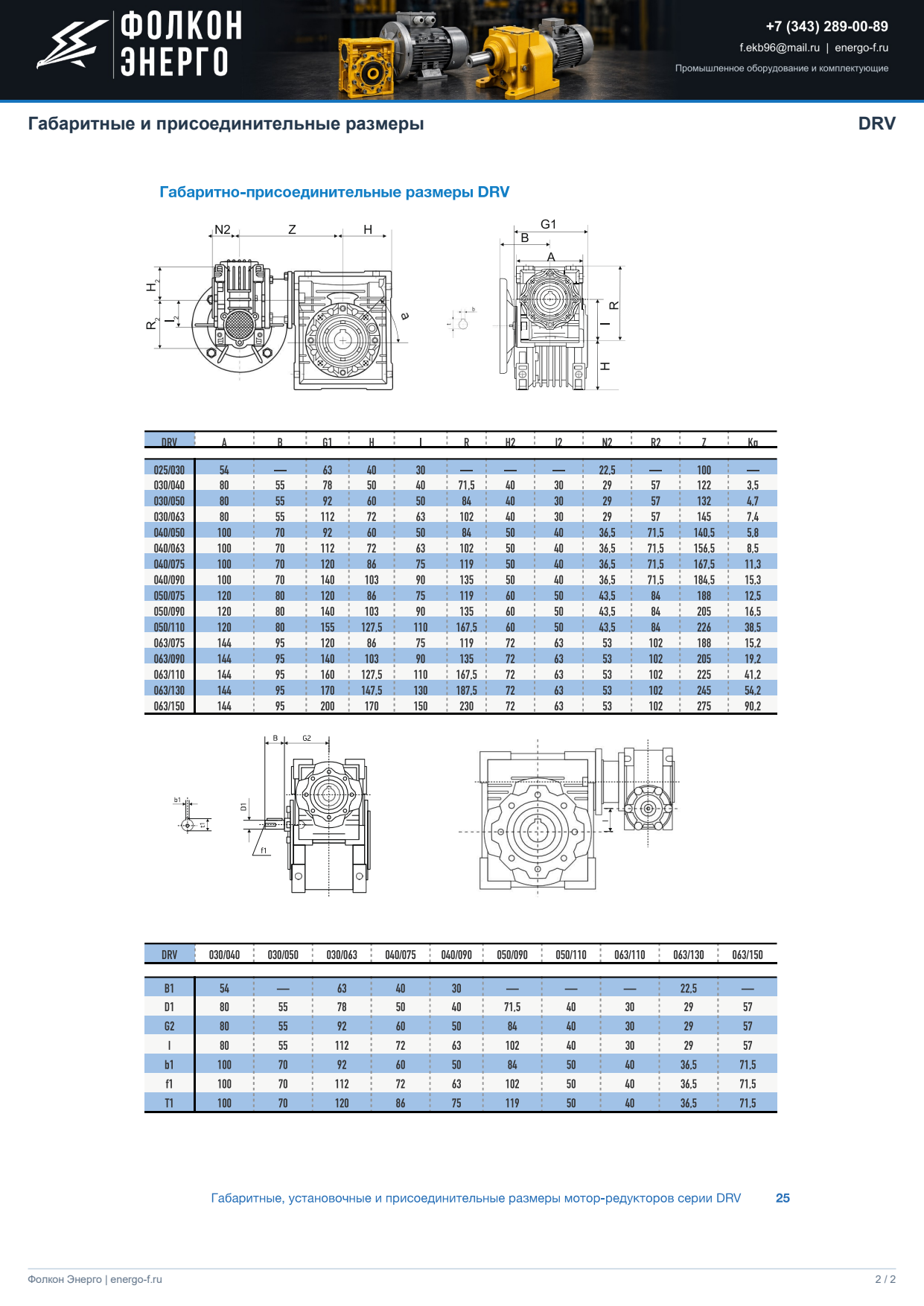

Габаритные и присоединительные размеры DRV040/063
Скачать чертёж DRV040/063 в PDF
Габаритные размеры сборки DRV040/063 приведены в общей таблице документа.
Червячный редуктор DRV — двухступенчатая модификация приводов серии MRV.

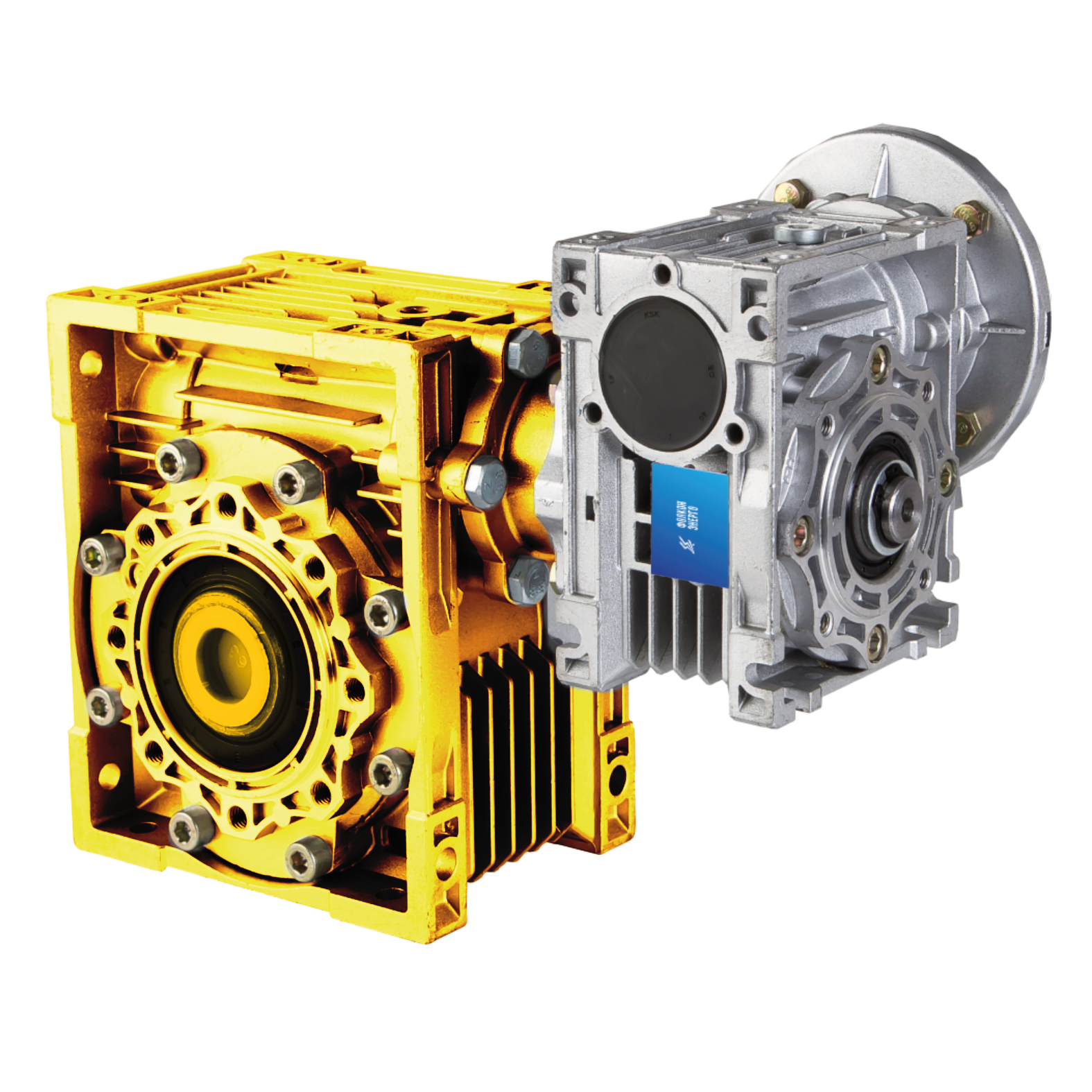

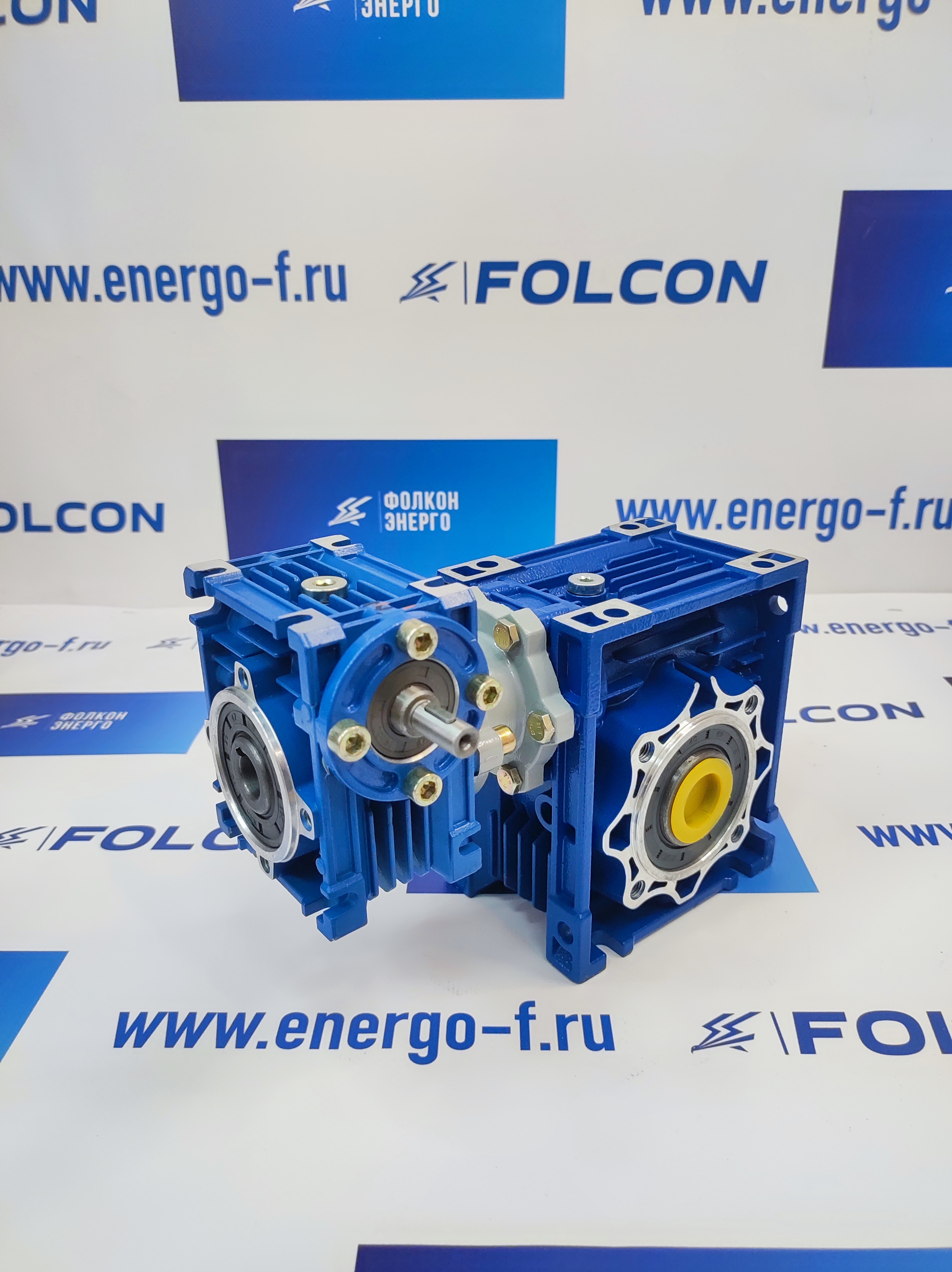

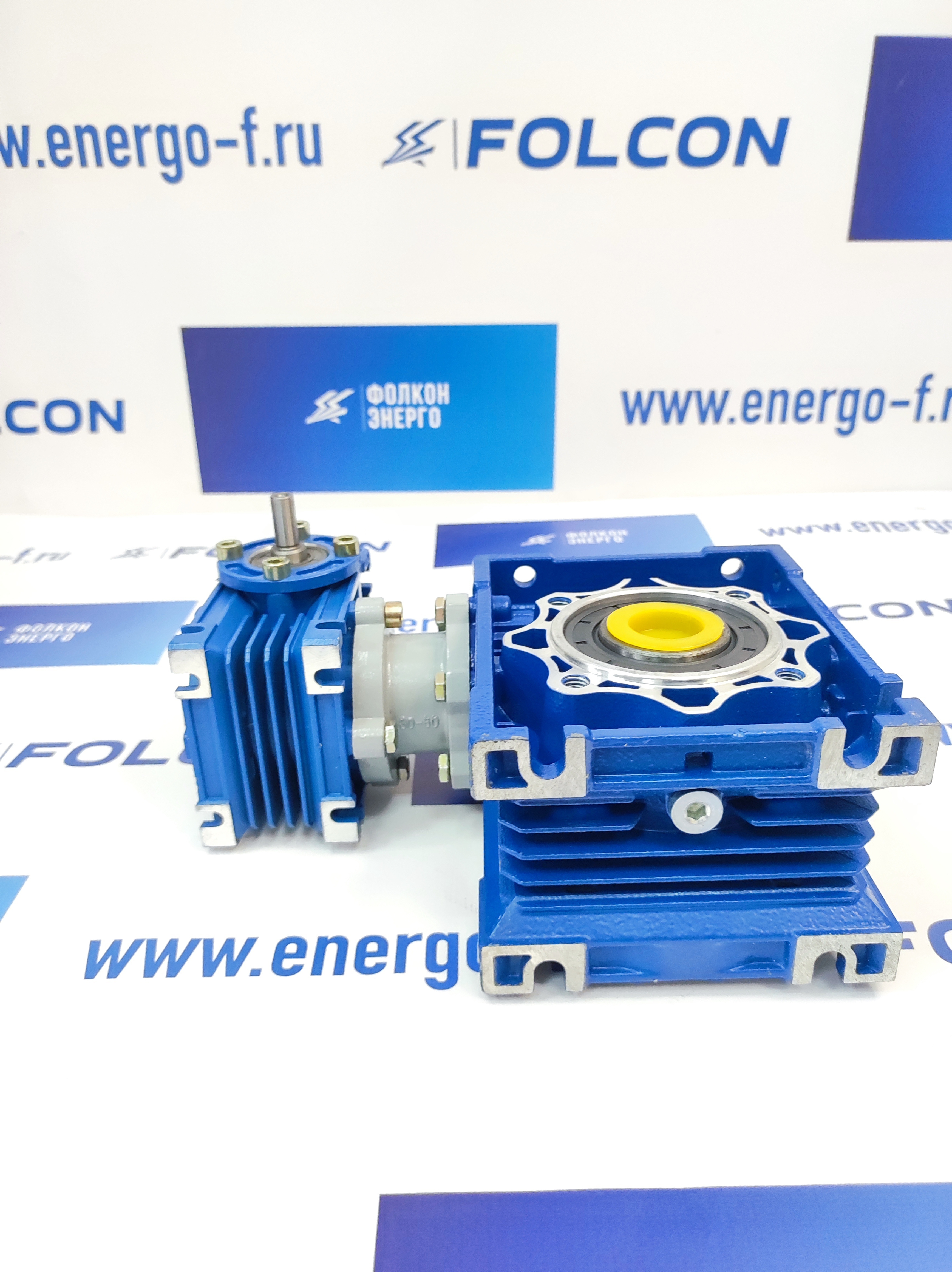

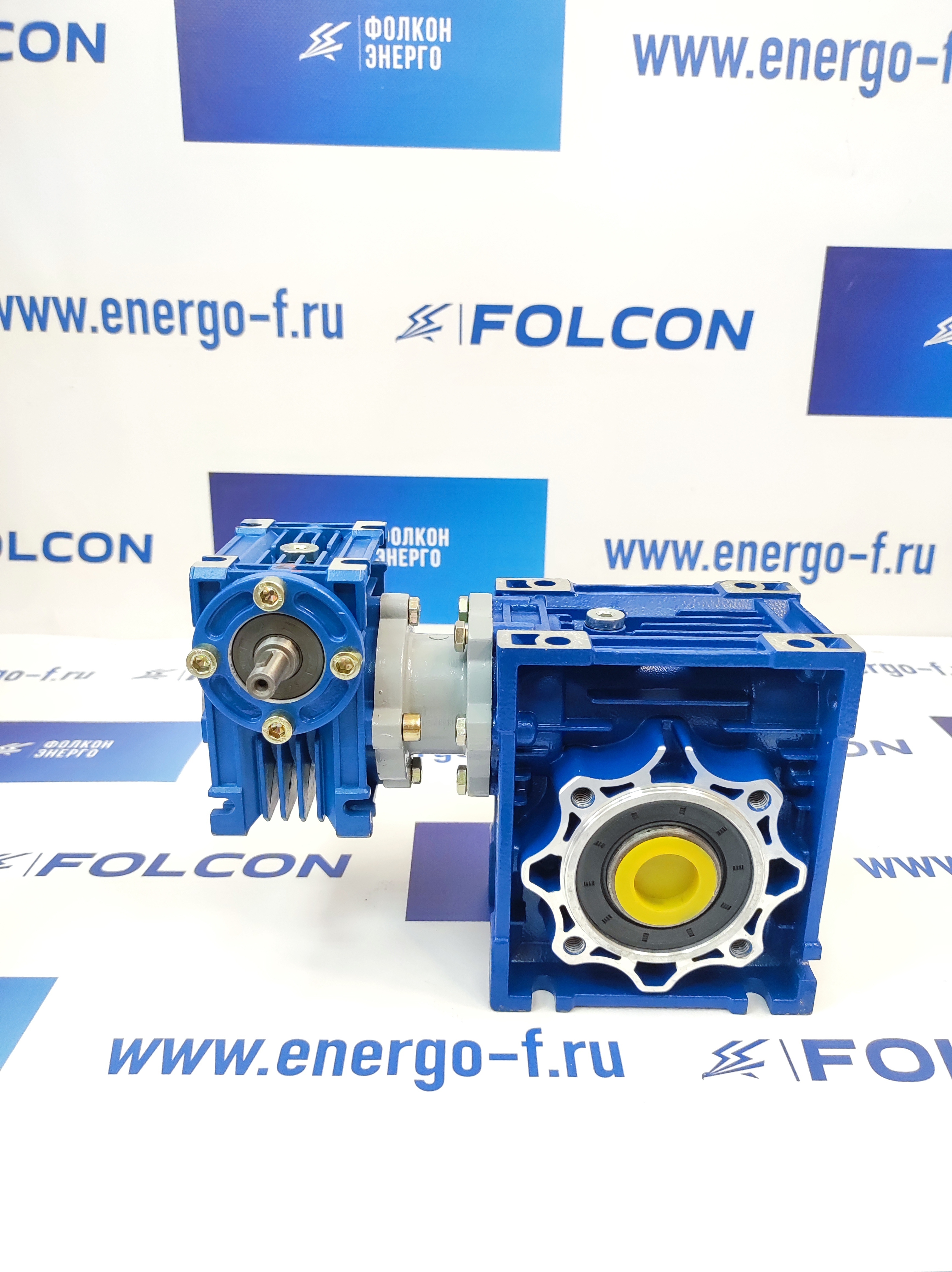

Двухступенчатый червячный редуктор DRV040/063.

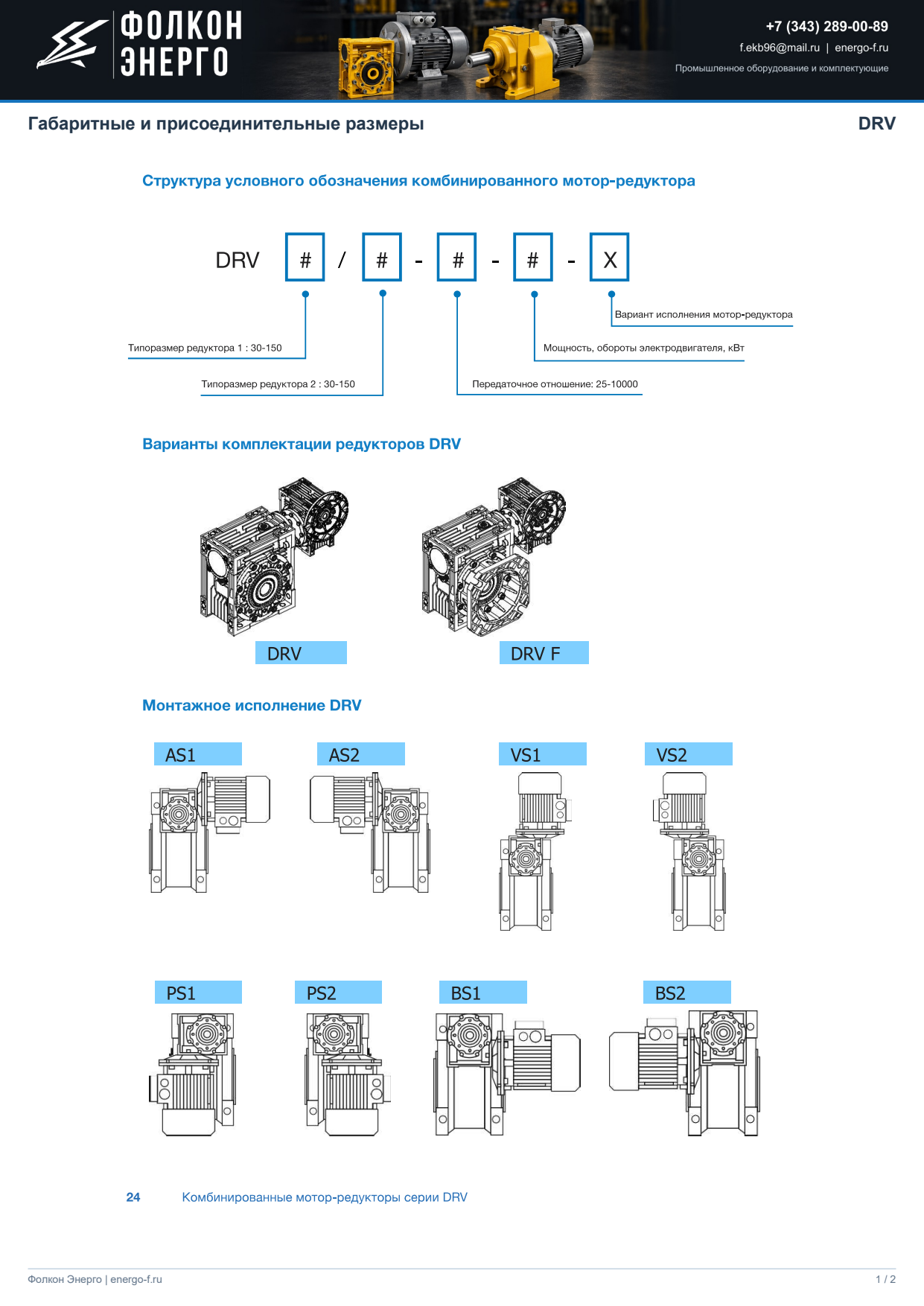

Структура обозначения редуктора:
DRV040/063-500-14/160
DRV – тип редуктора: червячный двухступенчатый
040 – типоразмер редуктора первой ступени
063 – типоразмер редуктора второй ступени
500– передаточное число
14/160 – присоединительный размер со стороны двигателя.
Благодаря наличию дополнительной ступени агрегаты обеспечивают более высокие передаточные числа (300-5000) и крутящий момент (до 3182 Нм).
Максимальная мощность комплектного электродвигателя — 1,5 кВт.
Двухступенчатый редуктор DRV выпускается в восьми монтажных вариантах и может устанавливаться в любом положении.
Редукторы DRV используются в качестве приводного механизма там, где необходима низкая скорость вращения при высоком крутящем моменте.
Корпуса редукторов DRV изготавливаются из современных сплавов методом литья под давлением. Универсальная конструкция корпуса редуктора позволяет устанавливать редуктор в различных монтажных исполнениях.
