Червячные редукторы серии E

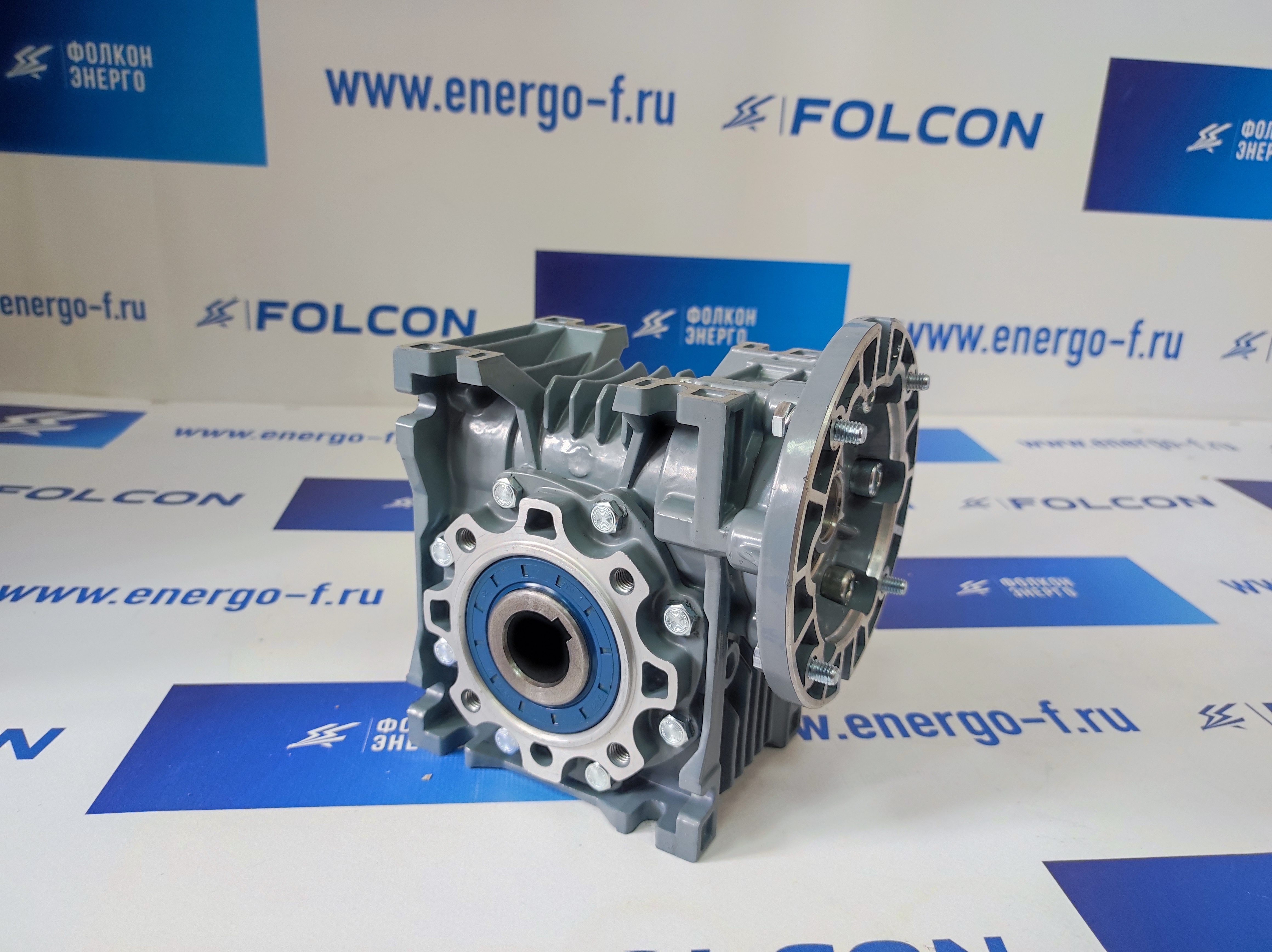

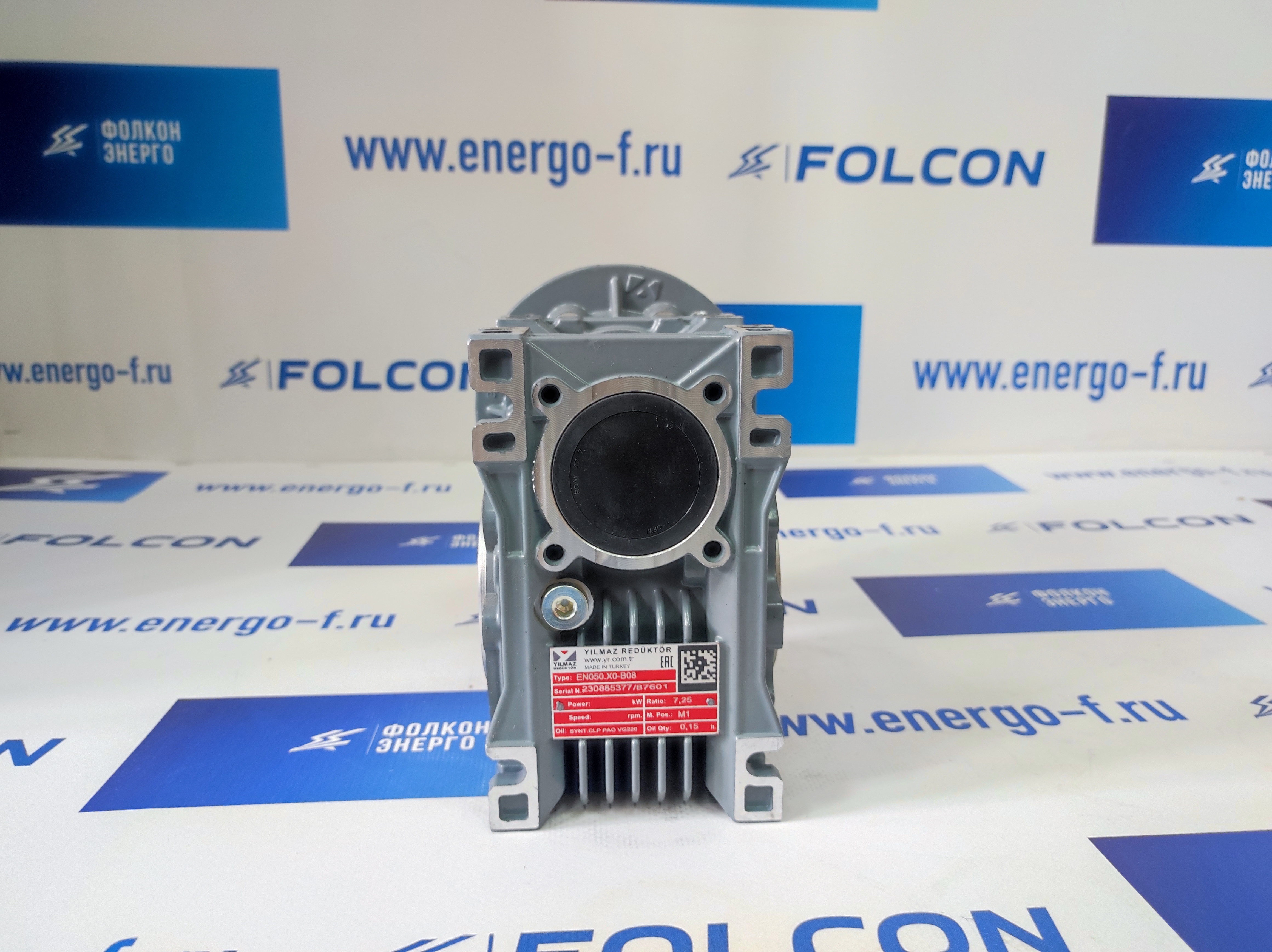

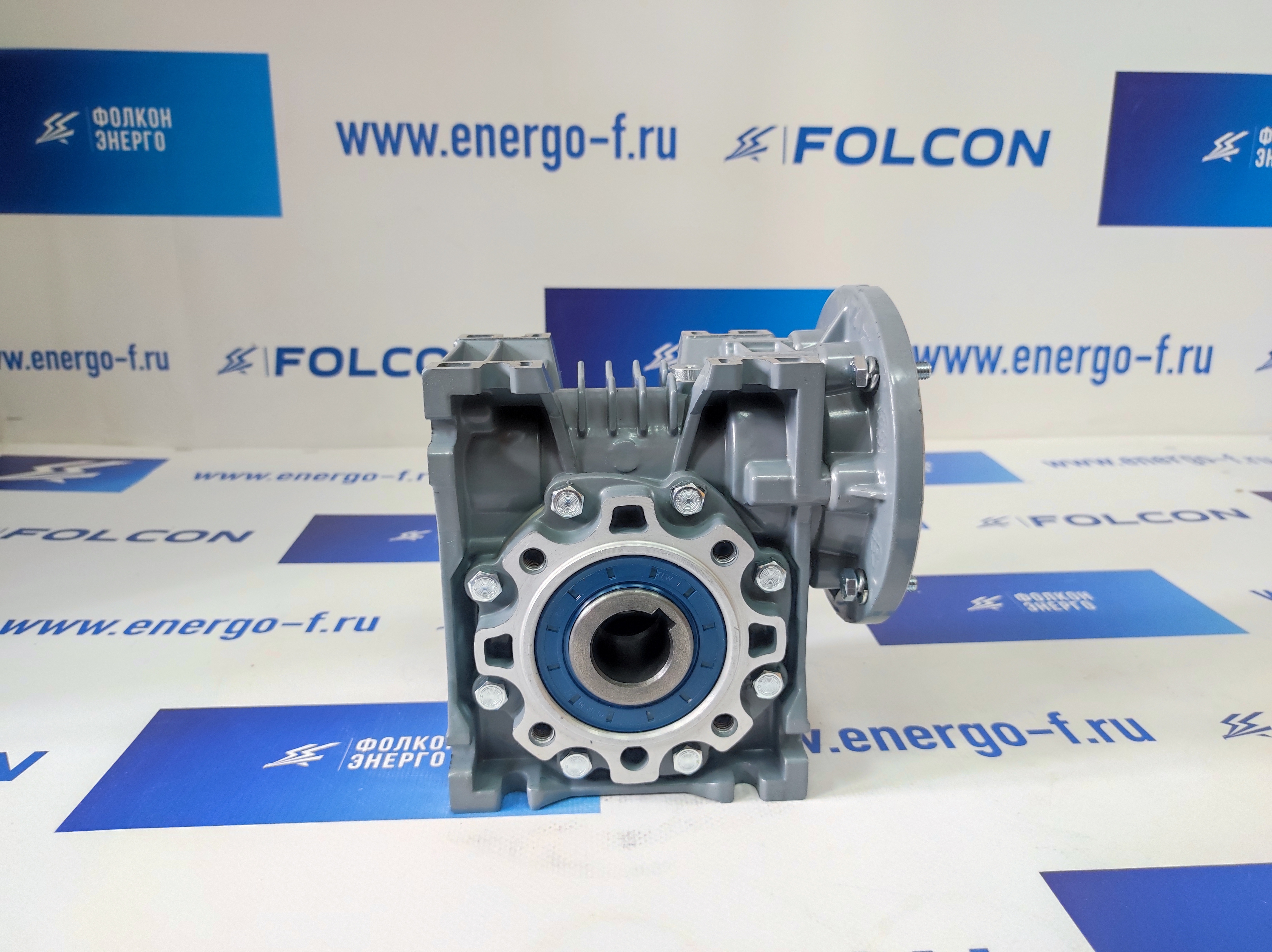

YILMAZ серии E — Компактные червячные редукторы с перпендикулярными входным и выходным валами. В каталоге представлены одиночные редукторы и составные исполнения с двумя червячными ступенями.

Принцип работы
Вращение передаётся от стального червяка к бронзовому червячному колесу. Такая передача снижает частоту вращения и меняет направление оси привода. Составные исполнения объединяют два редуктора для получения большего передаточного отношения.

Отличительные особенности
В линейке используются алюминиевые и чугунные корпуса в зависимости от типоразмера. Предусмотрены полый выходной вал и варианты со сплошным валом, фланцевое крепление или установка с реактивным рычагом. При выборе учитывают КПД, тепловую нагрузку и обратимость конкретной передачи.

Технические характеристики
В представленных каталожных типоисполнениях серии E диапазон мощности составляет 0.06–7.5 кВт, крутящего момента — 2–1514 Н·м. Для каждого кода в таблице модификаций показаны его собственные границы.

Применение
Используются в компактных конвейерах, механизмах подачи, упаковочных машинах и других установках, где требуется угловое расположение двигателя и небольшая выходная скорость.

Опции и комплектация
Исполнения EV комплектуются электродвигателем, EN предусматривают входной фланец под двигатель, ET — входной вал. Выходной вал, монтажный фланец и реактивный рычаг выбираются по каталогу конкретной модели. Монтажное положение учитывается при выборе смазки и объёма масла.

Подбор исполнения
Диапазоны мощности и момента относятся к разным каталожным комплектациям. Для заказа подбирают конкретные передаточное отношение, входную и выходную скорость, сервис-фактор и монтажное исполнение.
