Подробно расскажем о товарах, рассчитаем стоимость и подготовим индивидуальное предложение!
Подбор по параметрам
Выгрузка модификаций
PDF со всеми найденными модификациями с учётом применённых фильтров: 58
Сохранить выгрузку
Тип
Р(кВт)
U(В)
n, об./мин
Вес, кг.
Цена, руб
Заказать
Габаритные и присоединительные размеры
Выберите строку по полному типоразмеру, числу полюсов и монтажному исполнению. Размеры указаны в миллиметрах. Нажмите на чертёж, чтобы открыть его в полном размере.

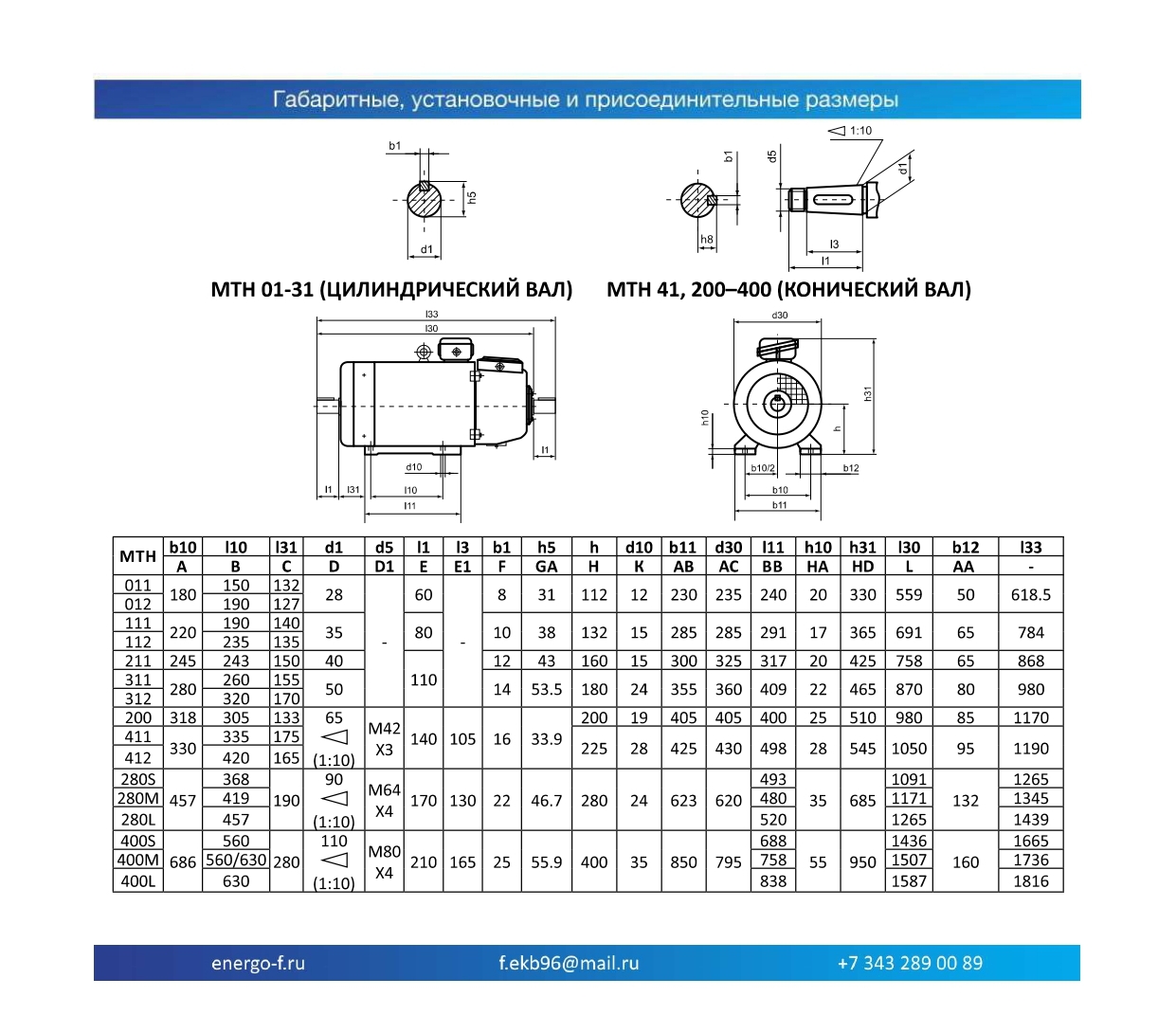

МТН 01–31, 41, 200–400

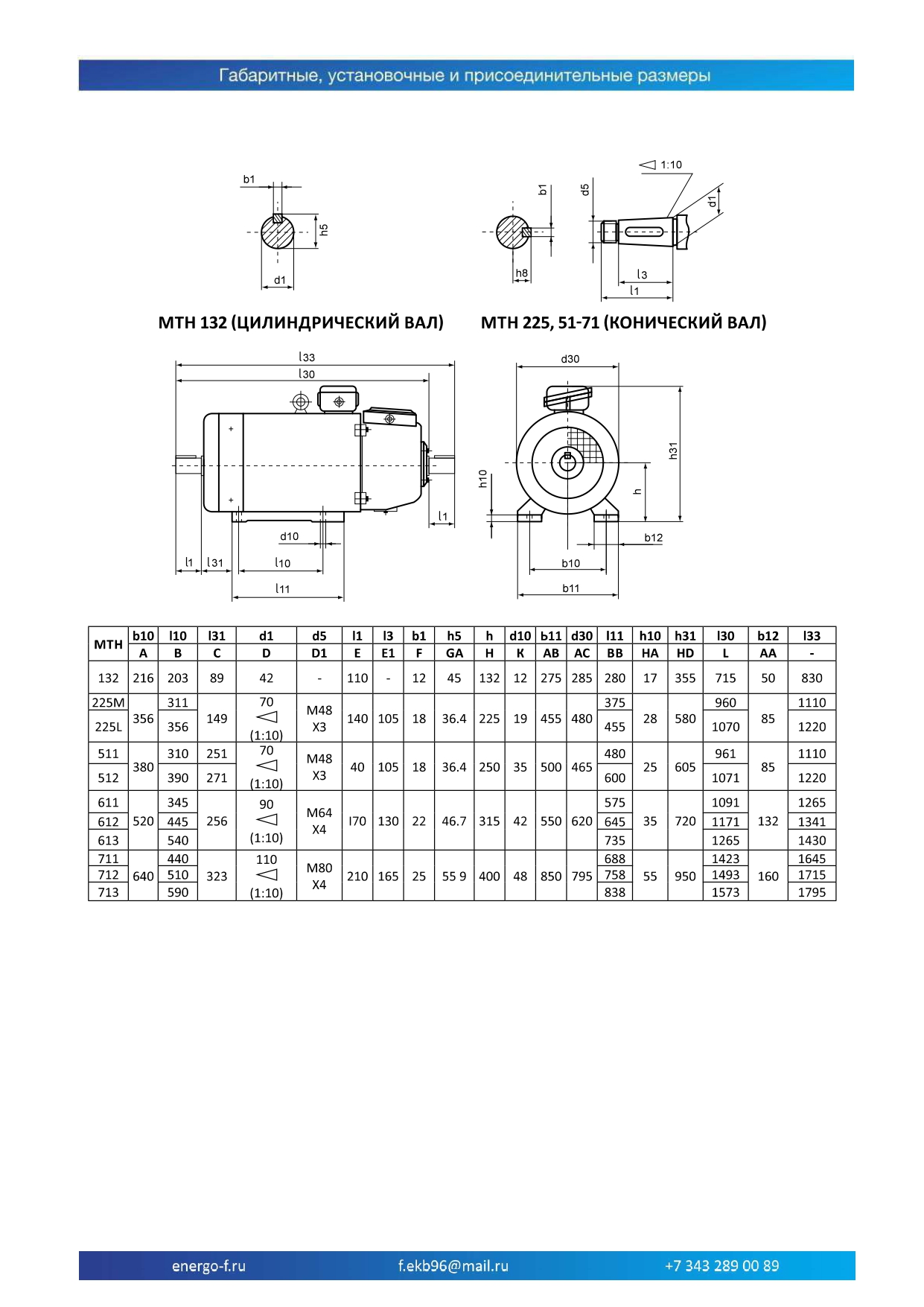

МТН 132, 225, 51–71
Крановые электродвигатели с фазным ротором
Трёхфазные асинхронные крановые двигатели с фазным ротором предназначены для приводов грузоподъёмных и транспортных механизмов с повторяющимися пусками и остановками.
Устройство ротора
Фазный ротор имеет обмотку, выводы которой связаны с внешней цепью через контактные кольца. Возможность применения пускорегулирующих сопротивлений и схема управления определяются конкретным электроприводом.
Основные характеристики
В этой карточке представлены мощности 1,4–110 кВт. Для кранового двигателя мощность и нагрев зависят от режима работы и продолжительности включения, поэтому сравнивать исполнения следует при одинаковых условиях. Номинальная частота вращения приведена в строках модификаций.
Обозначения серий
В таблице используются МТН, МТF, ДМТF и другие обозначения с фазным ротором. При выборе серии-аналога необходимо сопоставить полный индекс, число полюсов, мощность, монтажные размеры и форму конца вала. Совпадение части обозначения не заменяет такую проверку.
Режим работы
Для крановых приводов учитывают повторно-кратковременный режим, продолжительность включения, число пусков, реверсов и торможений. Значения ПВ, класс изоляции, степень защиты и климатическое исполнение проверяют по паспорту поставляемого двигателя.
Монтаж и размеры
Во вкладке «Размеры» размещены только чертежи для двигателей с фазным ротором. Малые и большие типоразмеры вынесены отдельно. При монтаже проверяют лапы, высоту оси, длину двигателя, диаметр и форму конца вала — цилиндрическую либо коническую.
Подбор и документация
Укажите полное обозначение, требуемую мощность, частоту вращения, ПВ, тип ротора и установочные размеры. По названию модификации открывается общий каталог крановых двигателей с характеристиками и обеими группами чертежей. Для навигации используйте оглавление PDF.
