MRV025 редуктор

Червячный редуктор MRV025

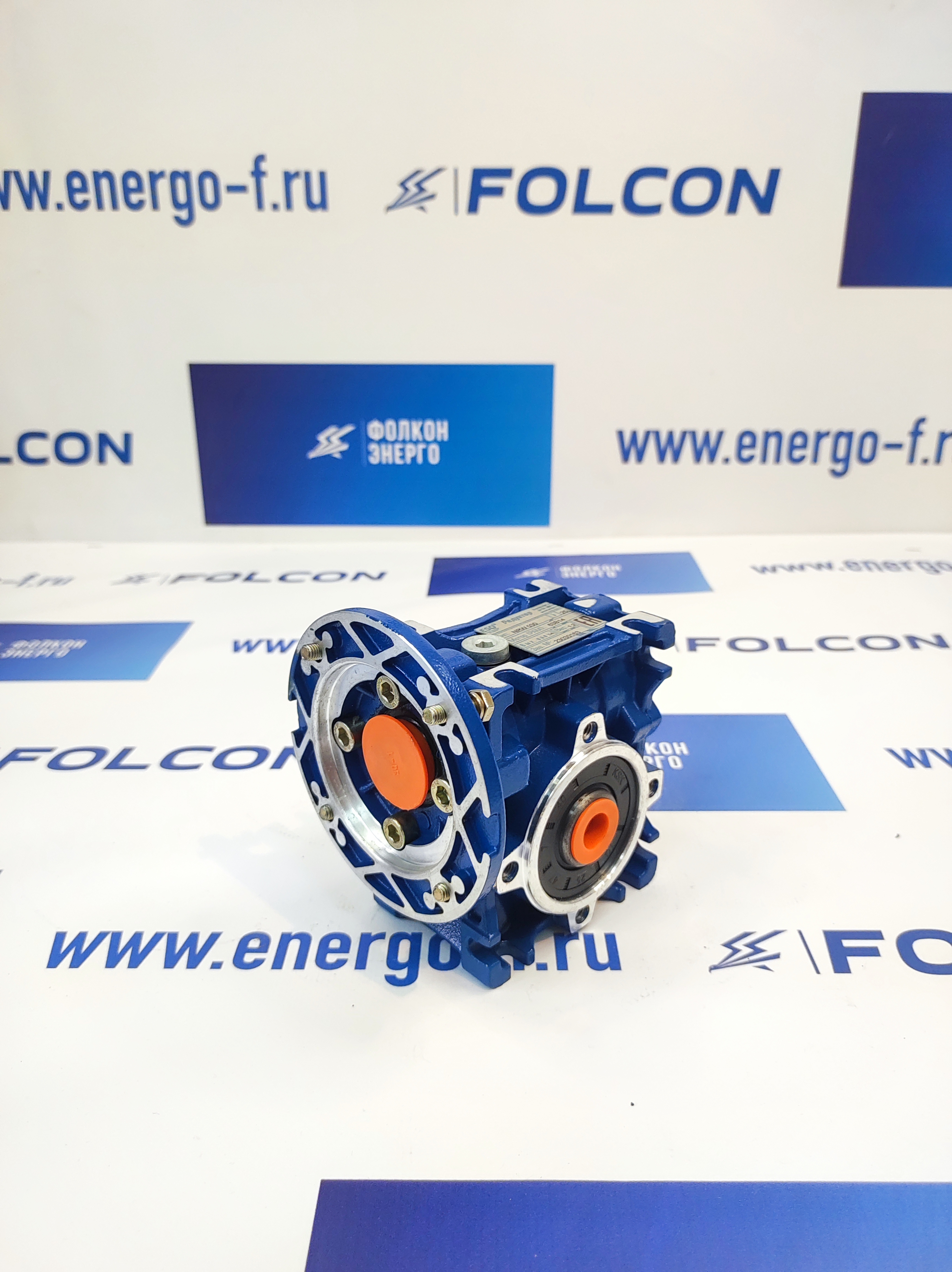

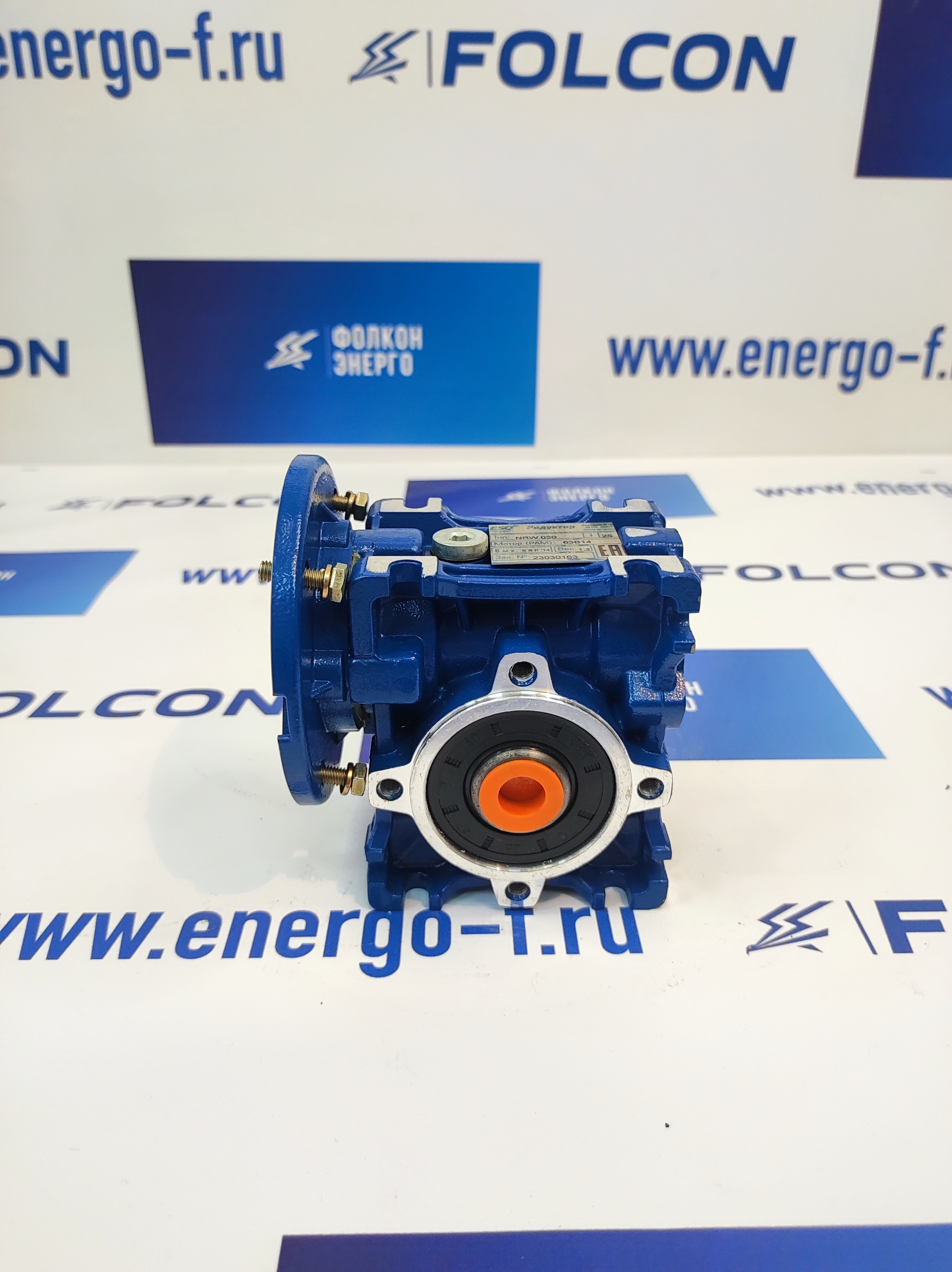

MRV025 — одноступенчатый червячный редуктор для снижения частоты вращения и передачи крутящего момента. Входной и выходной валы расположены под прямым углом. Редуктор поставляется как механический узел; электродвигатель подбирают отдельно.

Принцип работы
Винтовой червяк передаёт движение червячному колесу. Передаточное число определяет соотношение оборотов на входе и выходе. Допустимые момент и мощность зависят от скорости, режима работы и выбранного исполнения.

Характеристики и обозначение
В таблице представлены исполнения с передаточными числами от 5 до 60. Полное обозначение выбранной строки содержит конкретное передаточное число и присоединительный размер. Указанный в таблице размер выходного вала — 11 мм; форму конца вала и дополнительные исполнения сверяют по чертежу.

Подключение двигателя

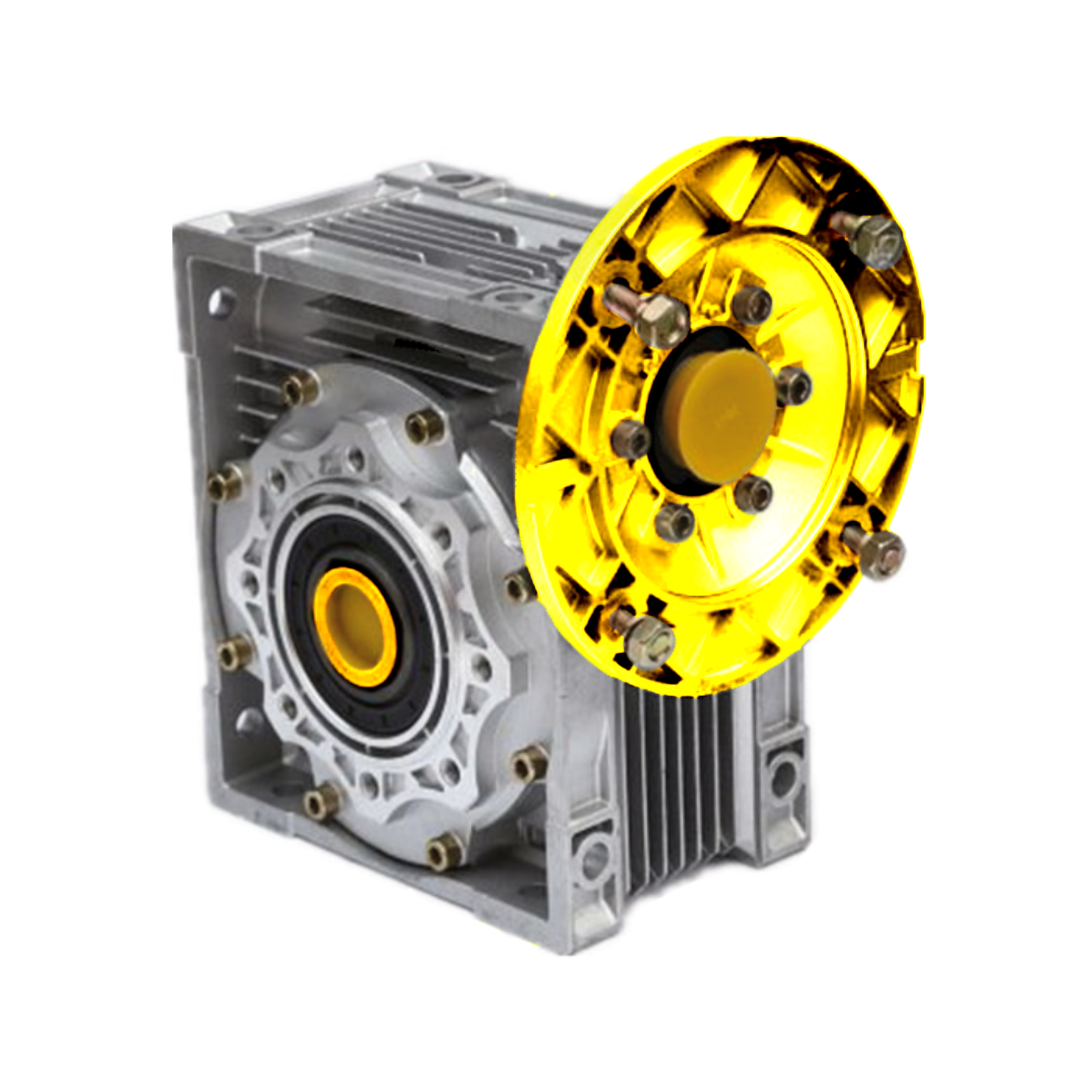

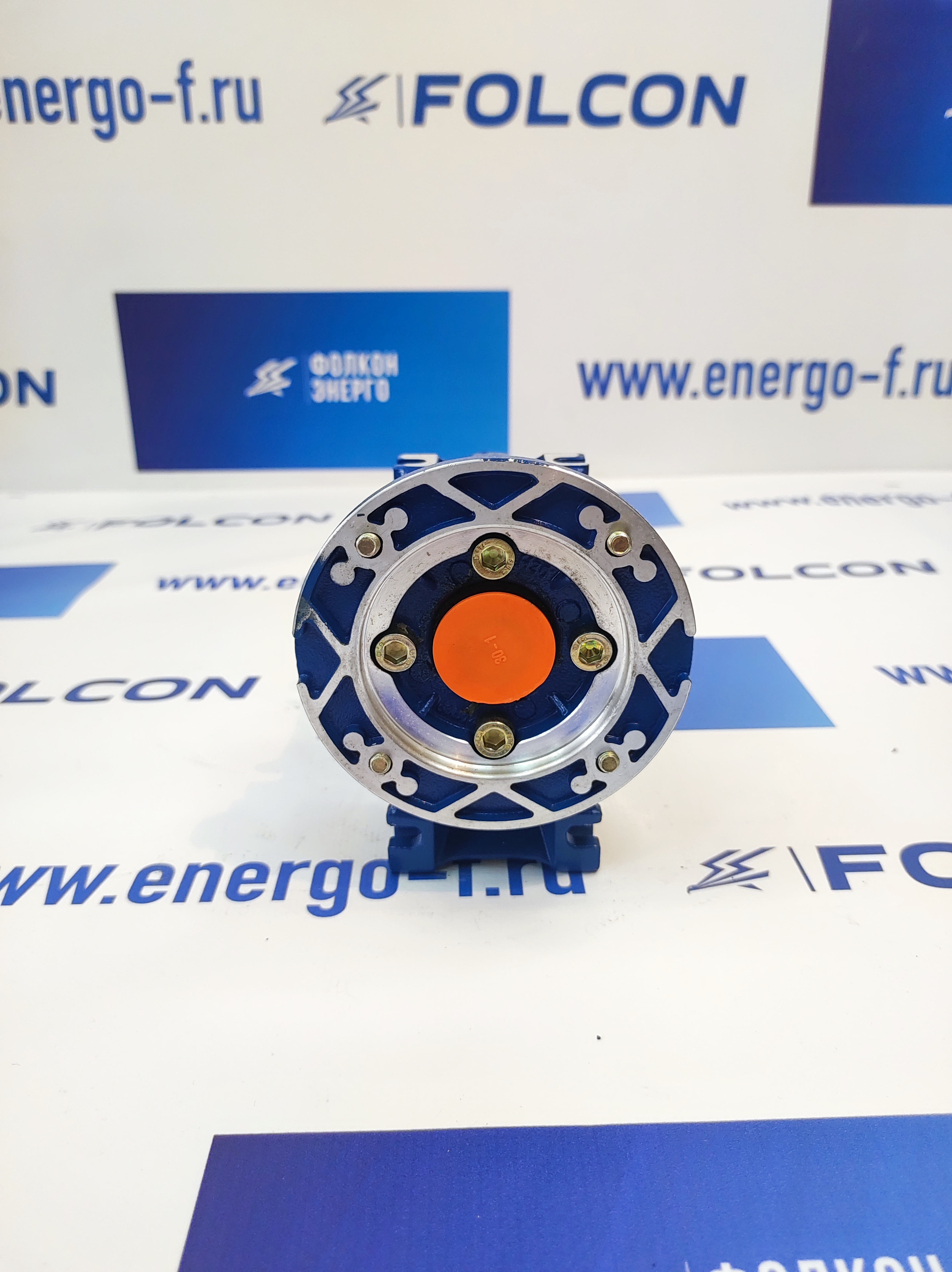

Исполнение MRV предусматривает входной узел для присоединения двигателя через адаптер PAM. Обозначение вида d/D задаёт присоединительные размеры со стороны двигателя. Сверяют вал, центрирующий поясок, крепёж и длину посадки.

Отличие от NRV
У исполнения NRV используется цилиндрический быстроходный входной вал. При замене MRV на NRV необходимо проверить входной узел. Совпадение типоразмера корпуса само по себе не подтверждает взаимозаменяемость сборок.

Применение
Редукторы применяют в приводах конвейеров, транспортирующего оборудования, смесителей, упаковочных машин и других механизмов. Подбор выполняют по нагрузке и режиму конкретного оборудования.

Подбор и документация

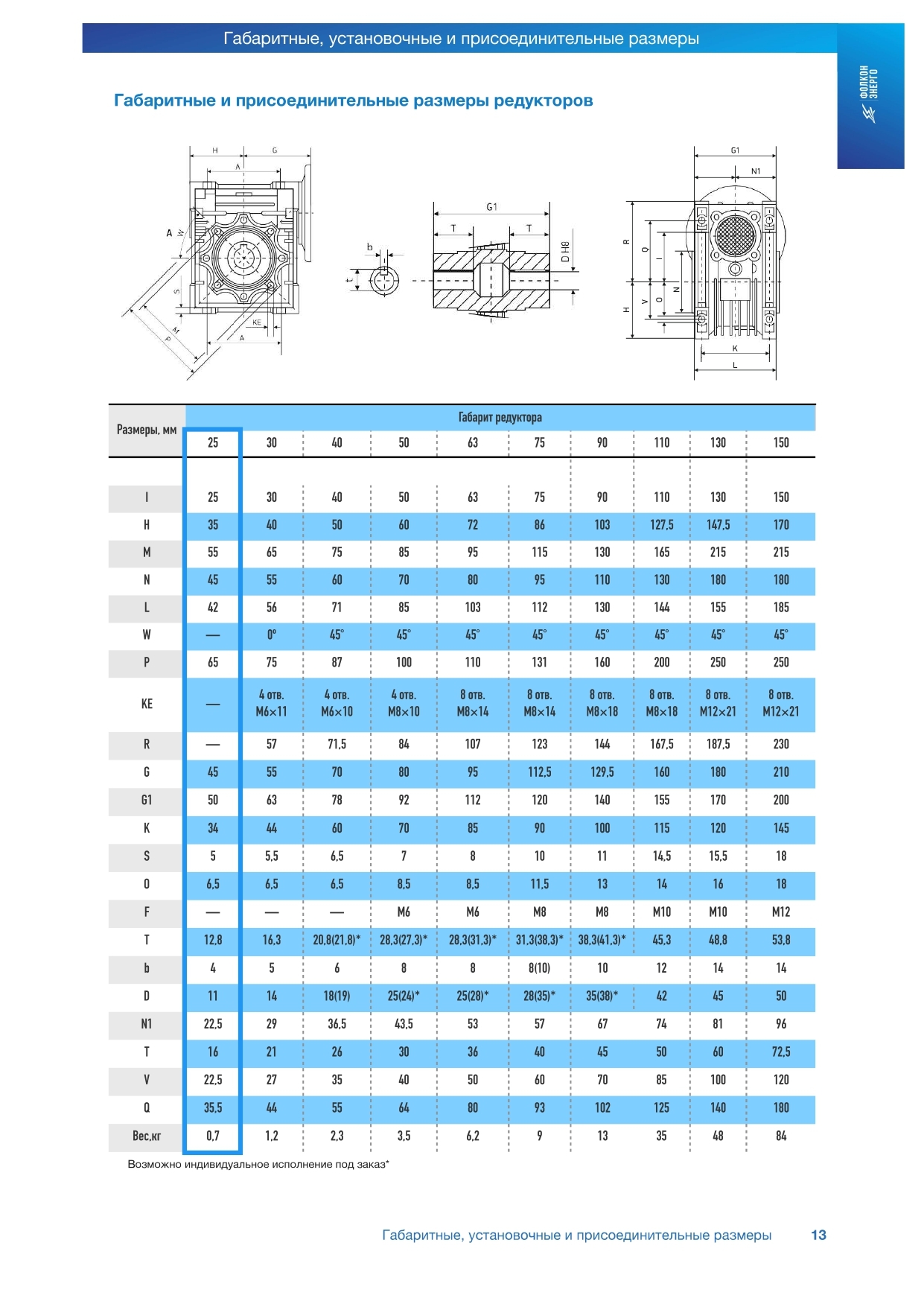

Для подбора сообщите частоту вращения входного вала, требуемые обороты на выходе, рабочий момент, длительность работы и характер пусков. Проверьте допустимые радиальные и осевые нагрузки, монтажное положение и условия смазывания по документации выбранного исполнения. Во вкладке «Размеры» размещены чертежи типоразмера. В документации изготовителя обозначение этой серии может быть NMRV; входное исполнение выбирают по соответствующему чертежу. По названию модификации открывается PDF с размерами.
