Габаритные и присоединительные размеры DRV030/040
Скачать чертёж DRV030/040 в PDF
Размеры базового типоразмера. Для составного редуктора используется отдельный чертёж соответствующей сборки.

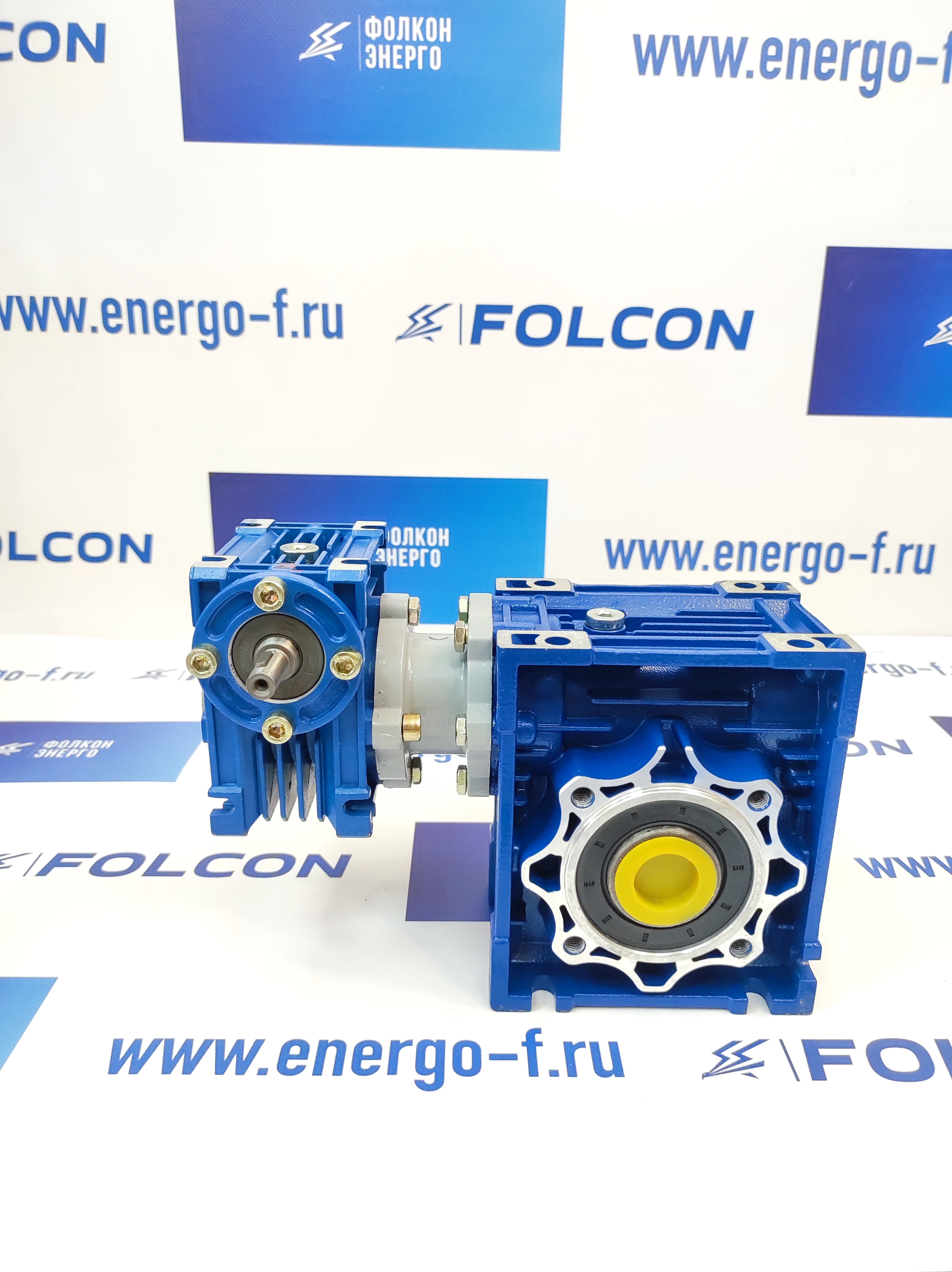

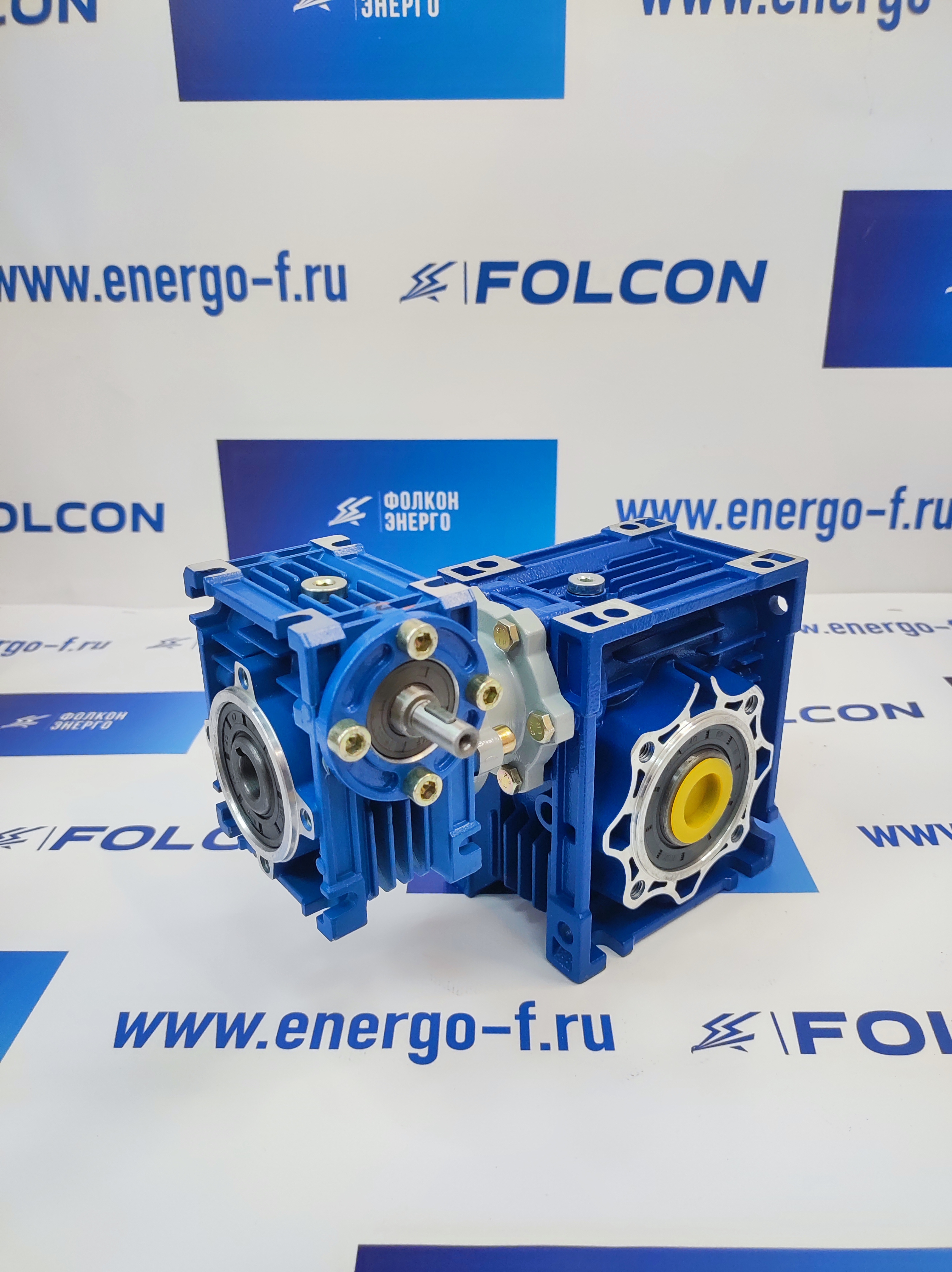

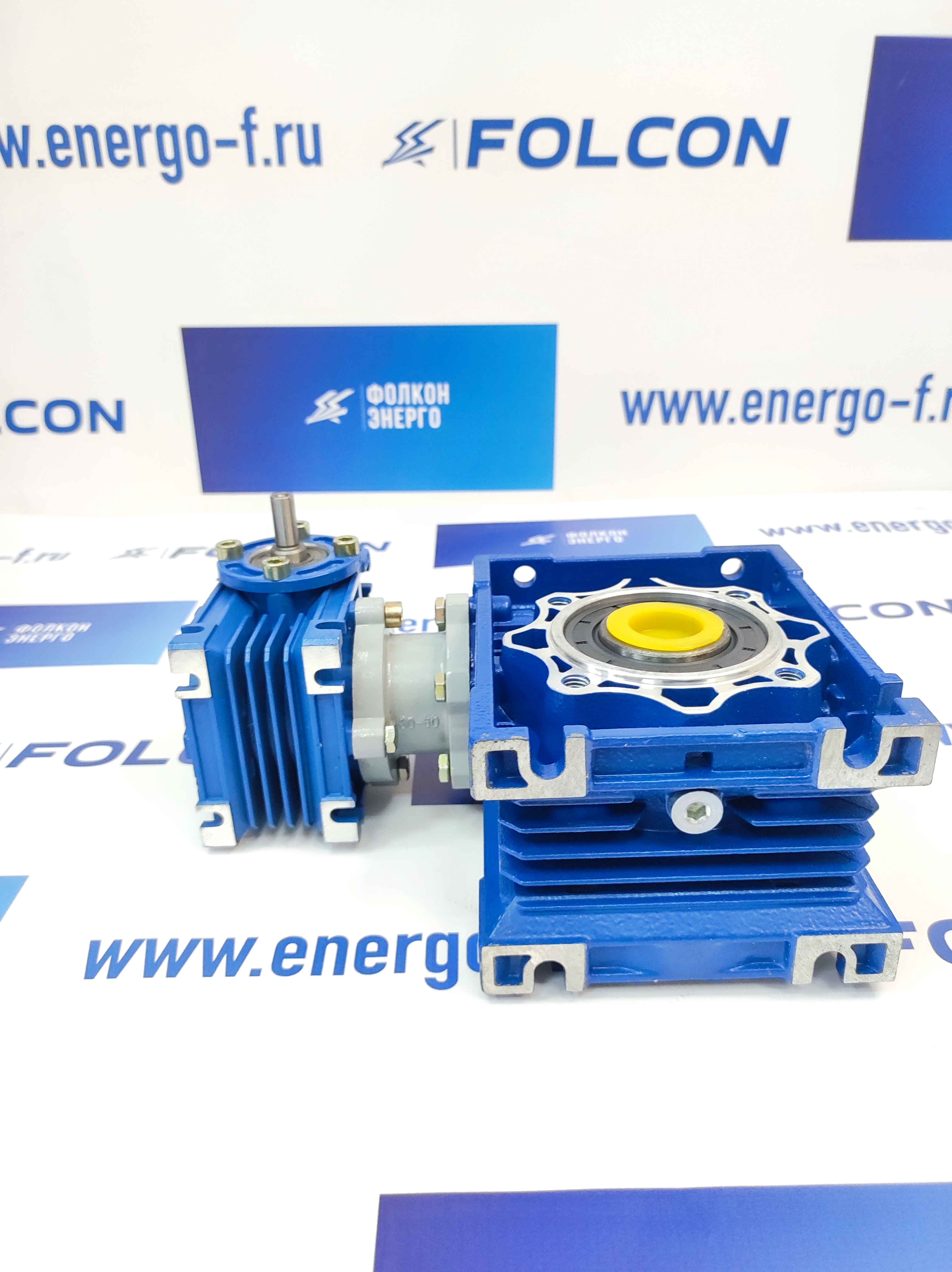

Двухступенчатый червячный редуктор DRV030/040.
Передаточные числа редуктора от 300 до 5000.
Максимальный крутящий момент 338 Nм.
Структура обозначения редуктора:
DRV030/040-400-11/160
DRV – тип редуктора: червячный двухступенчатый
030 – типоразмер редуктора первой ступени
040 – типоразмер редуктора второй ступени
400– передаточное число
11/160 – присоединительный размер со стороны двигателя.

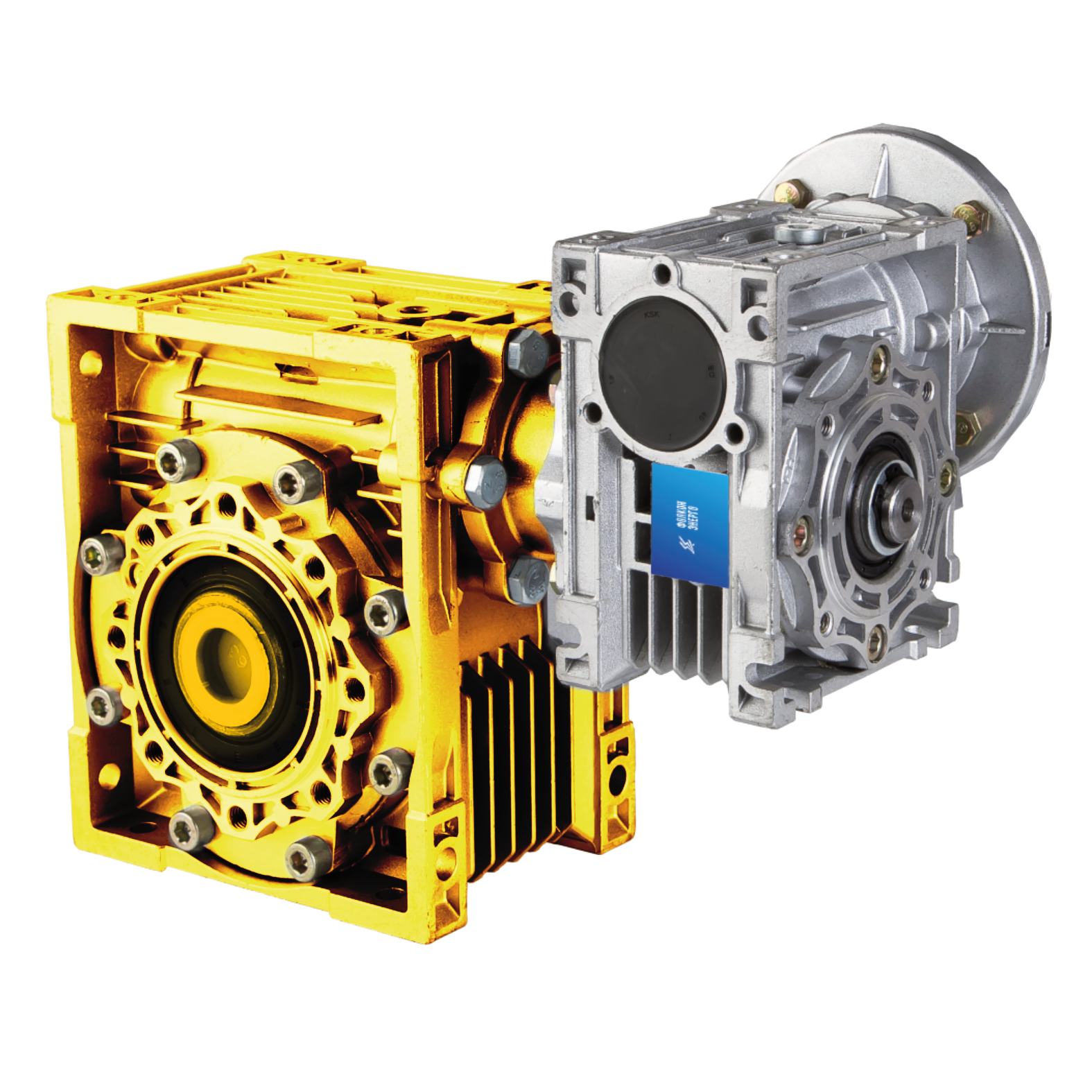

Червячный редуктор DRV — двухступенчатая модификация приводов серии MRV.
Благодаря наличию дополнительной ступени агрегаты обеспечивают более высокие передаточные числа (300-5000) и крутящий момент (до 3182 Нм).
Максимальная мощность комплектного электродвигателя — 1,5 кВт.
Двухступенчатый редуктор DRV выпускается в восьми монтажных вариантах и может устанавливаться в любом положении.
Редукторы DRV используются в качестве приводного механизма там, где необходима низкая скорость вращения при высоком крутящем моменте.
Корпуса редукторов DRV изготавливаются из современных сплавов методом литья под давлением. Универсальная конструкция корпуса редуктора позволяет устанавливать редуктор в различных монтажных исполнениях.
